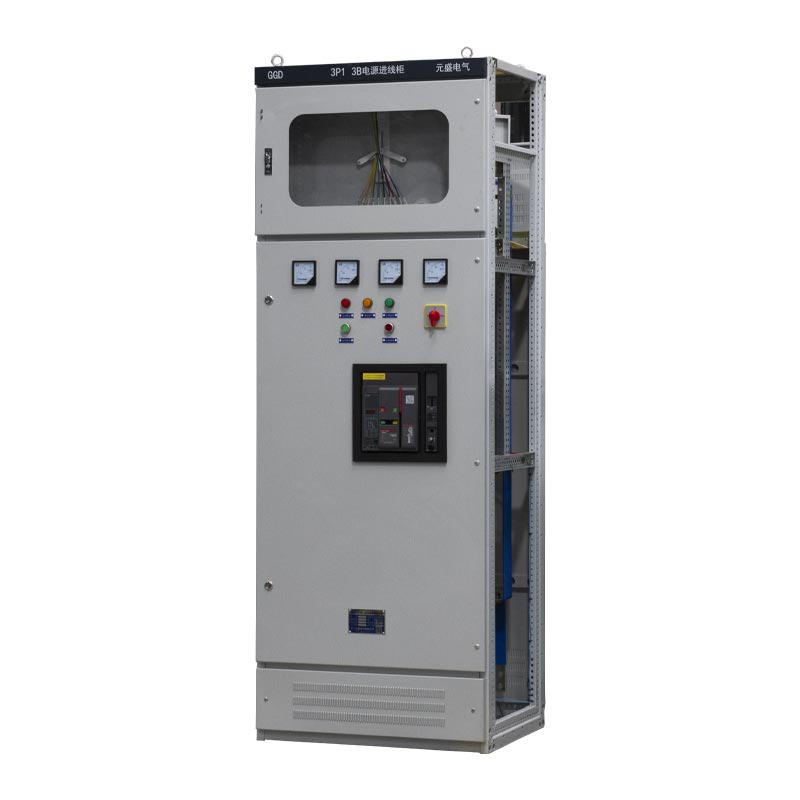

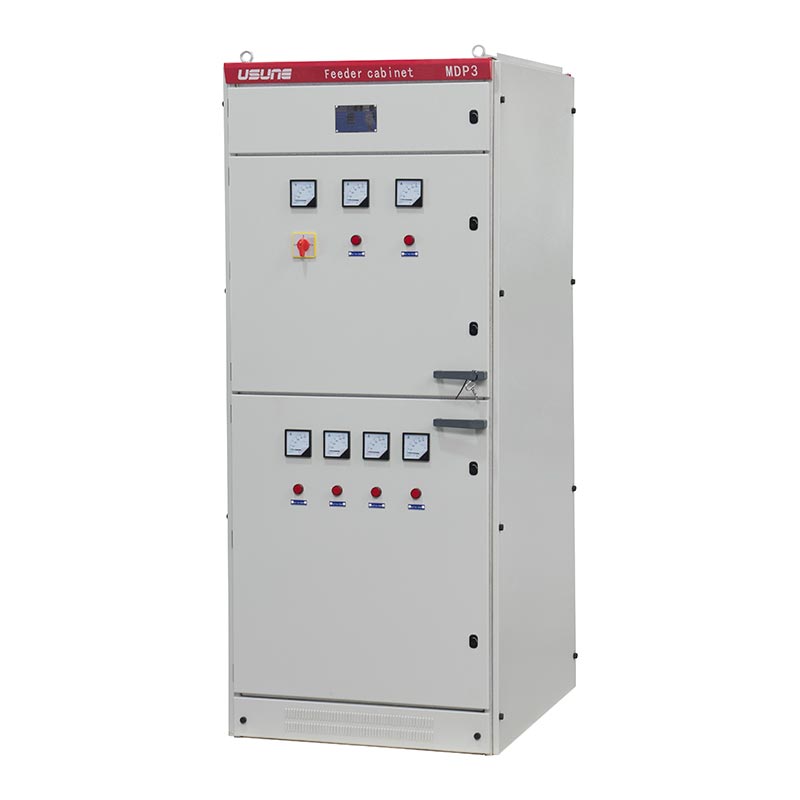

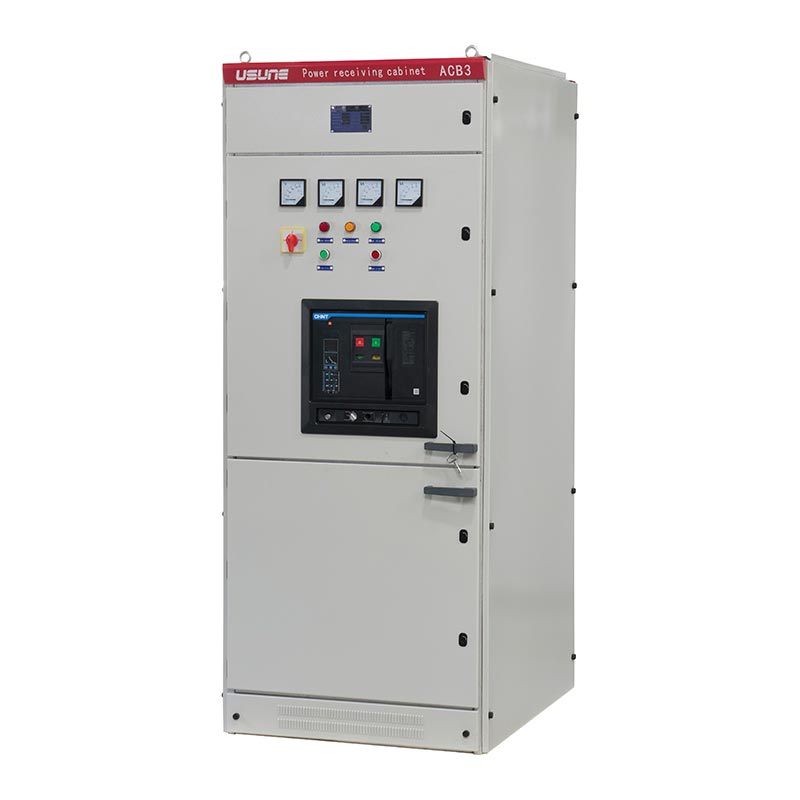

ตู้สวิตช์เกียร์แบบคงที่แรงดันต่ำ

ตู้สวิตช์เกียร์แบบคงที่แรงดันต่ำ Usune GGD ได้รับการออกแบบมาเป็นพิเศษสำหรับระบบจำหน่ายไฟฟ้า AC 50Hz ด้วยแรงดันไฟฟ้าที่ใช้งานอยู่ที่ 380V และกระแสไฟฟ้าที่ใช้งานได้ถึง 3150A ทำหน้าที่เป็นศูนย์กลางการควบคุมหลัก สำหรับอุปกรณ์ไฟฟ้า แสงสว่าง และอุปกรณ์จำหน่าย ทำหน้าที่กระจายพลังงานได้อย่างเสถียรและมีประสิทธิภาพ

พัฒนาขึ้นเพื่อตอบสนองความต้องการของภาคพลังงาน ผู้ใช้ไฟฟ้า และหน่วยการออกแบบ ผลิตภัณฑ์นี้มีความล้ำสมัย เทคโนโลยีและเป็นการอัพเกรดที่เหมาะสมจากสวิตช์เกียร์แรงดันต่ำแบบเดิม เป็นผลิตภัณฑ์หลักของบริษัทชั้นนำของจีน โดยผสานรวมประสิทธิภาพที่เชื่อถือได้ การทำงานที่ปลอดภัย และการบำรุงรักษาที่สะดวก ทำให้เป็นที่ต้องการ ตัวเลือกสำหรับผู้ใช้ทั่วโลกที่กำลังมองหาซัพพลายเออร์จำหน่ายไฟฟ้าแรงดันต่ำที่น่าเชื่อถือ การใช้ประโยชน์จากการผลิต ความสามารถของโรงงานจีนขั้นสูง รับประกันคุณภาพ

สวิตช์เกียร์แรงดันต่ำ

สวิตช์เกียร์แรงดันปานกลาง

พารามิเตอร์ทางเทคนิคหลัก

1. ความถี่ที่กำหนด: 50Hz
2. แรงดันไฟฟ้าที่ใช้งานได้: 380V AC
3. กระแสไฟฟ้าที่ได้รับการจัดอันดับ: สูงถึง 3150A
4. มาตรฐานที่ใช้บังคับ: IEC439, GB 7251, IEC60056 ฯลฯ
5. ระดับการป้องกัน: IP30–IP54 (ปรับแต่งได้)
6. ความสามารถในการทำลายล้าง: เสถียรภาพไดนามิกและความร้อนที่ดีเยี่ยม

การปฏิบัติตามข้อกำหนดและการประกันคุณภาพ

1. มาตรฐานสากล

ตู้สวิตช์เกียร์แบบคงที่แรงดันต่ำเป็นไปตามมาตรฐานไฟฟ้าสากลหลักอย่างครบถ้วน การบังคับใช้และความน่าเชื่อถือระดับโลก มาตรฐานเหล่านี้ประกอบด้วย: IEC60056 (เบรกเกอร์วงจรไฟฟ้ากระแสสลับแรงสูง), IEC60099 (อุปกรณ์ป้องกันไฟกระชากไฟกระชากโลหะออกไซด์แบบไม่มีช่องว่าง AC), IEC60129 (สวิตช์ตัดการเชื่อมต่อ AC และสวิตช์สายดิน), IEC60185 (หม้อแปลงกระแสไฟฟ้า), IEC60186 (หม้อแปลงแรงดันไฟฟ้า) และ IEC60298 (สวิตช์เกียร์ที่ปิดด้วยโลหะ AC 1kV–50kV)

2. มาตรฐานระดับชาติและอุตสาหกรรม

สวิตช์เกียร์ตรงตามมาตรฐานอุตสาหกรรมและระดับชาติของจีนที่เข้มงวด รวมถึง: GB/T7251.12-2013 (แรงดันไฟฟ้าต่ำ ชุดสวิตช์เกียร์และชุดควบคุม), GB1207 (หม้อแปลงแรงดันไฟฟ้า), GB1208 (หม้อแปลงกระแส), GB50150-2006 "มาตรฐานการทดสอบการยอมรับอุปกรณ์ไฟฟ้าในการติดตั้งระบบไฟฟ้า" และ DL/T 5004-2004 "ด้านเทคนิค ข้อกำหนดสำหรับการออกแบบระบบ DC ในวิศวกรรมกำลังไฟฟ้า"

3. การทดสอบและตรวจสอบอย่างเข้มงวด

- การตรวจสอบด้วยภาพ: การตรวจสอบด้วยภาพและมิติอย่างครอบคลุมจะดำเนินการตามสไตล์ของตู้ ขนาด การออกแบบโครงสร้าง การเลือก แผนผัง การเดินสายไฟ กระบวนการติดตั้ง และการเคลือบผิว ของส่วนประกอบภายในเพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดทางเทคนิคและเก็บบันทึกไว้

- การทดสอบจากโรงงาน: สวิตช์แต่ละตัวผ่านการทดสอบและตรวจสอบจากโรงงานตามมาตรฐานระดับชาติและในปัจจุบัน มาตรฐานอุตสาหกรรมก่อนออกจากโรงงานและมีบันทึกการทดสอบจริงเพื่อให้มั่นใจว่าผลิตภัณฑ์ ตรงตามมาตรฐานก่อนส่งมอบ

ข้อกำหนดด้านสภาพแวดล้อมในการทำงาน

1. อุณหภูมิแวดล้อม: -5 ℃ ถึง +40 ℃ อุณหภูมิเฉลี่ย 24 ชั่วโมง ≤ +35 ℃
2. ระดับความสูง: ≤ 2000m (การติดตั้งภายในอาคาร)
3. ความชื้นสัมพัทธ์: ≤ 50% ที่ +40°C สามารถผ่อนคลายได้ที่อุณหภูมิต่ำ (เช่น ≤ 90% ที่ +20°C) โดยพิจารณาจาก การควบแน่นเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ
4. มุมการติดตั้ง: มุมที่มีระนาบแนวตั้ง ≤ 5°
5. ข้อกำหนดด้านสิ่งแวดล้อม: ปราศจากการสั่นสะเทือนอย่างรุนแรง แรงกระแทก และสารกัดกร่อน ข้อกำหนดพิเศษ สามารถเจรจากับผู้ผลิตได้

ข้อดีด้านประสิทธิภาพหลัก

1. ความสามารถในการทำลายสูงและความมั่นคงที่แข็งแกร่ง

โครงสร้างที่แข็งแกร่ง สามารถทนต่อกระแสไฟฟ้าลัดวงจรขนาดใหญ่ และการทำงานที่มั่นคงภายใต้สภาวะสุดขั้ว สภาพทางไฟฟ้า

2. การกำหนดค่าที่ยืดหยุ่น

โซลูชันระบบไฟฟ้าแบบโมดูลาร์รองรับการผสมผสานที่หลากหลาย มีหลายซีรีส์ให้เลือก และปรับให้เข้ากับที่แตกต่างกันได้ สถานการณ์การใช้งาน

3. ใช้งานได้จริงและทนทาน

โครงสร้างใหม่ ระดับการป้องกันสูง กันฝุ่น กันความชื้น และทนต่อแรงกระแทก ยืดอายุการใช้งาน

4. ปลอดภัยและดูแลรักษาง่าย

เค้าโครงที่ชัดเจน ส่วนประกอบที่เข้าถึงได้ง่าย การทำงานที่สะดวก ลดการหยุดทำงาน และทำให้การบำรุงรักษาง่ายขึ้น 5. การบังคับใช้ที่กว้าง: ใช้ได้กับโรงไฟฟ้า สถานีไฟฟ้าย่อย โรงงาน อาคารพาณิชย์ และ โครงการโครงสร้างพื้นฐาน

กรณีการใช้งานจริง

กรณีที่ 1: โครงการจำหน่ายไฟฟ้าสำหรับเหมืองถ่านหินขนาดใหญ่

1. ความเป็นมาของโครงการ: กลุ่มเหมืองถ่านหินขนาดใหญ่ต้องการระบบจำหน่ายไฟฟ้าแรงดันต่ำที่เชื่อถือได้ อุปกรณ์การทำเหมืองใต้ดินและสิ่งอำนวยความสะดวกบนพื้นผิว ต้องเผชิญกับสภาพแวดล้อมที่รุนแรง เช่น ฝุ่น ความชื้น และ การสั่นสะเทือน
2. แนวทางแก้ไข: Usune ได้จัดเตรียมตู้สวิตช์เกียร์ชนิดคงที่แรงดันไฟฟ้าต่ำ 36 GGD ซีรีส์ ปรับแต่งด้วย IP54 การป้องกันและการติดตั้งที่ทนต่อการสั่นสะเทือน
3. ผลการใช้งาน: การทำงานมีเสถียรภาพนานกว่า 5 ปีโดยไม่มีไฟฟ้าขัดข้องที่สำคัญ ความถี่ในการบำรุงรักษา ลดลง 30% เมื่อเทียบกับอุปกรณ์รุ่นเก่า ไม่มีอุบัติเหตุด้านความปลอดภัยทางไฟฟ้า ปรับปรุงประสิทธิภาพการขุด

กรณีที่ 2: โครงการอัพเกรดสถานีไฟฟ้าย่อยในเขตเมือง

1. ความเป็นมาของโครงการ: สถานีย่อยเทศบาลจำเป็นต้องอัพเกรดระบบจำหน่ายไฟฟ้าตามอายุ เพิ่มความสามารถในการจ่ายไฟฟ้าและความน่าเชื่อถือ เพื่อตอบสนองความต้องการไฟฟ้าของผู้อยู่อาศัยและภาคธุรกิจ
2. วิธีแก้ไข: ใช้สวิตช์เกียร์ Usune GGD ที่มีกระแสไฟพิกัด 3150A ซึ่งผสานรวมการตรวจสอบอัจฉริยะและ ฟังก์ชั่นการป้องกัน
3. ผลกระทบจากการใช้งาน: ความสามารถในการกระจายพลังงานเพิ่มขึ้น 40% ตอบสนองความต้องการพลังงานสูงสุด เวลาตอบสนองข้อผิดพลาด ลดลง 60% ลดระยะเวลาไฟฟ้าดับ สอดคล้องกับมาตรฐาน State Grid บรรลุความเป็นเลิศ การยอมรับ

ข้อมูลจำเพาะทางเทคนิค

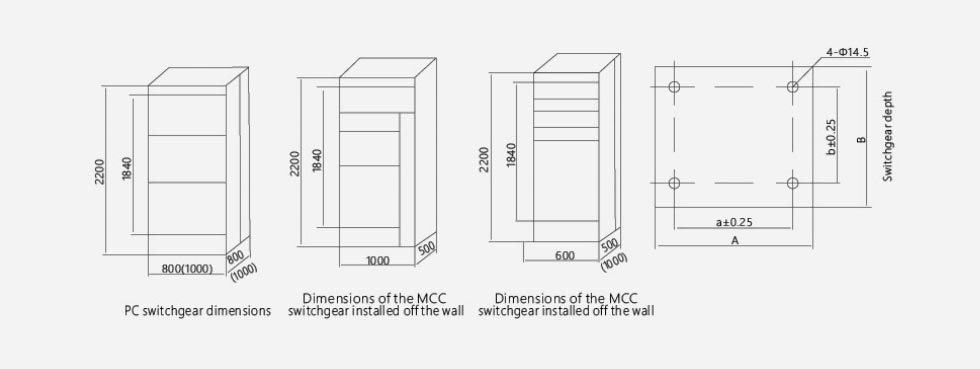

มิติภายนอกของผลิตภัณฑ์

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

คำถามที่พบบ่อย

คำถามที่ 1: ระดับการป้องกันของตู้สวิตช์เกียร์แบบคงที่แรงดันต่ำ Usune GGD คืออะไร และจะมีการปรับเปลี่ยนอย่างไร ไปยังสภาพแวดล้อมที่แตกต่างกัน?

ตอบ: ระดับการป้องกันมาตรฐานคือ IP30 ซึ่งปรับแต่งได้สูงสุดที่ IP54 ระดับการป้องกันที่สูงกว่า (เช่น IP54) คือฝุ่น และทนต่อความชื้น เหมาะสำหรับเหมืองแร่ โรงงาน และสภาพแวดล้อมที่มีความชื้น สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน มีการเคลือบป้องกันการกัดกร่อนและวัสดุพิเศษเพื่อตอบสนองความต้องการเฉพาะ

คำถามที่ 2: อายุการใช้งานของผลิตภัณฑ์คือเท่าใด และต้องมีการบำรุงรักษาตามปกติเท่าใด

ตอบ: อายุการใช้งานปกติคือ 15-20 ปี การบำรุงรักษาตามปกติประกอบด้วย: การทำความสะอาดฝุ่นรายไตรมาส การตรวจสอบตัวยึด และสถานะการทำงานของส่วนประกอบ ฟังก์ชั่นการทดสอบและการป้องกันความต้านทานฉนวนที่ครอบคลุมประจำปี การสอบเทียบ การบำรุงรักษาที่เหมาะสมสามารถยืดอายุการใช้งานและรับประกันการทำงานที่มั่นคง

คำถามที่ 3: Usune สามารถจัดหาโซลูชั่นที่ปรับแต่งสำหรับแรงดันไฟฟ้า/กระแสหรือโครงสร้างพิเศษได้หรือไม่?

ก. ใช่. ในฐานะผู้ผลิตมืออาชีพ เรานำเสนอบริการปรับแต่งได้เต็มรูปแบบ: การปรับแรงดันไฟฟ้าที่กำหนด (220V/400V) และกระแส (สูงถึง 3150A) การปรับเปลี่ยนขนาด โครงร่างส่วนประกอบ และฟังก์ชัน ทีมวิศวกรของเราจะทำงาน ร่วมกันอย่างใกล้ชิดเพื่อออกแบบโซลูชันแบบกำหนดเองที่สอดคล้องกับมาตรฐาน IEC/GB
