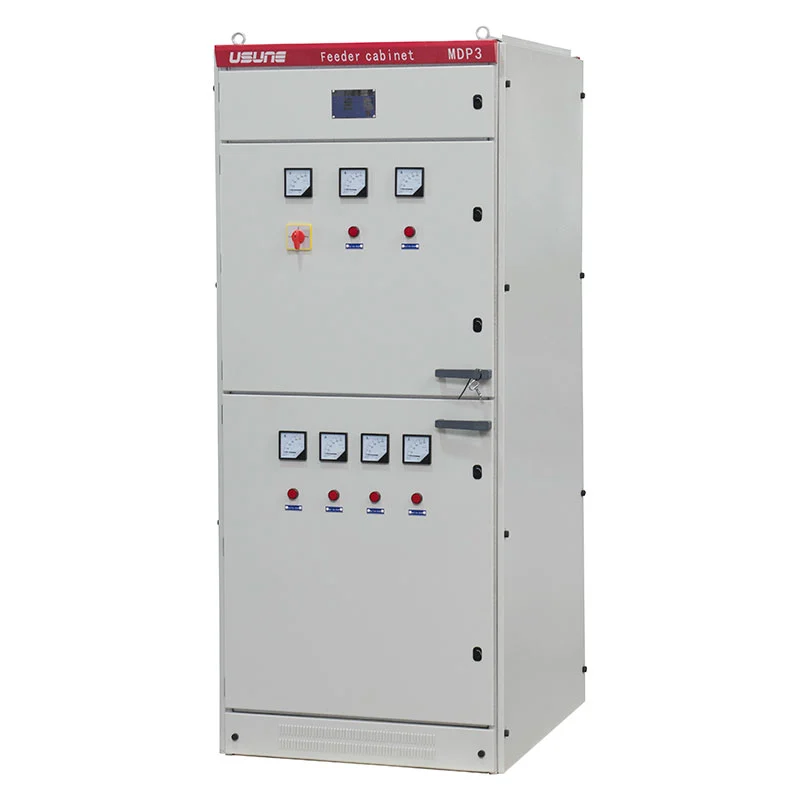

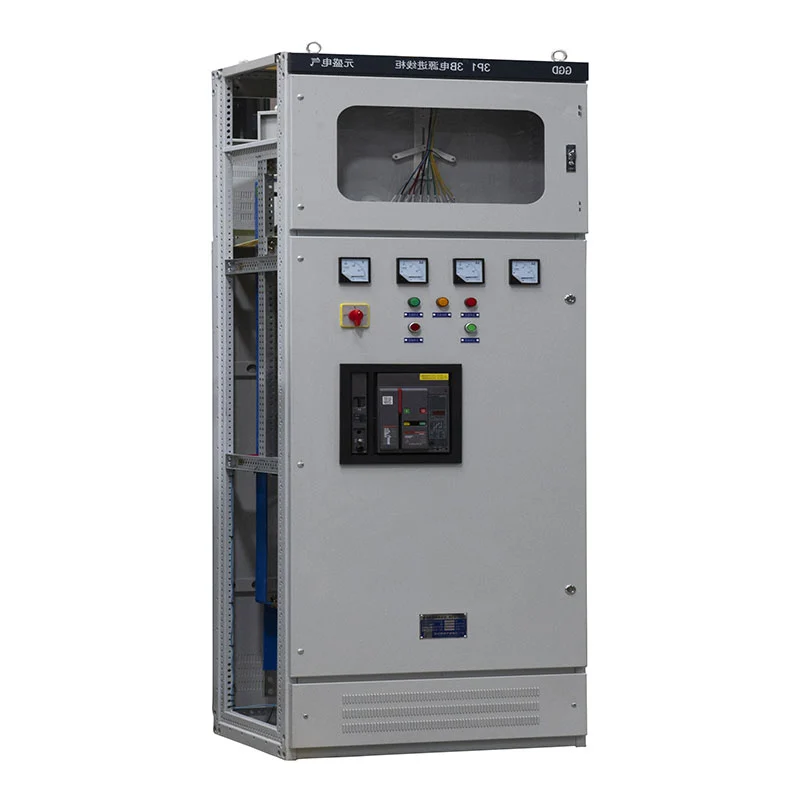

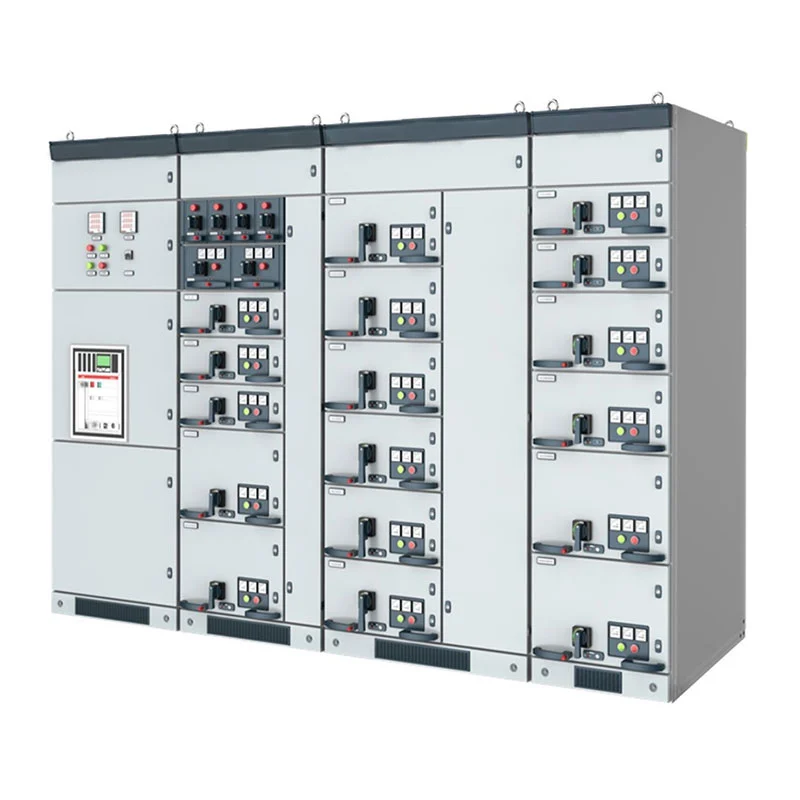

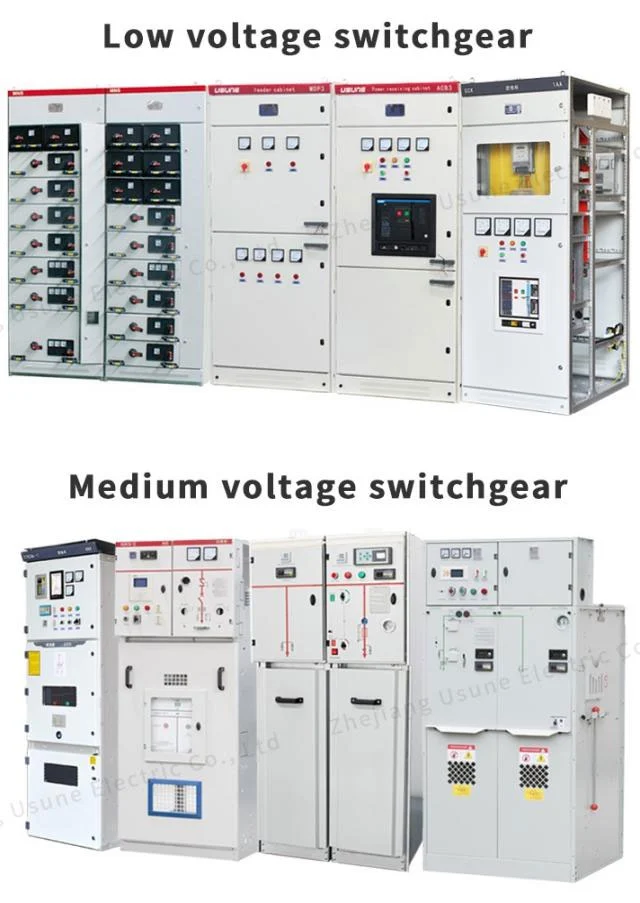

แผงจำหน่ายไฟฟ้าแรงดันต่ำ GGD ได้รับการออกแบบสำหรับการใช้งานการกระจายพลังงานภายในอาคารที่มีความถี่ที่กำหนด 50Hz และแรงดันไฟฟ้าใช้งานสูงสุด 380/400V โครงสร้างตู้ บัสบาร์ทองแดง วงจรควบคุม และการป้องกัน ส่วนประกอบสามารถกำหนดค่าได้ตามความต้องการของโครงการ โซลูชั่นนี้เหมาะสำหรับโรงไฟฟ้า สถานีไฟฟ้าย่อย โรงงาน สถานประกอบการเหมืองแร่ อาคารพาณิชย์ และสิ่งอำนวยความสะดวกการจำหน่ายไฟฟ้าอื่น ๆ
แผงจำหน่ายไฟฟ้าแรงดันต่ำ GGD ได้รับการออกแบบให้เป็นหน่วยจำหน่ายไฟฟ้าแรงต่ำแบบรวมศูนย์ มันสามารถ รับพลังงานไฟฟ้าจากระบบอัปสตรีมและจ่ายไปยังวงจรขาออกหลายวงจรสำหรับอุปกรณ์ ไฟส่องสว่าง มอเตอร์ และภาระอื่นๆ
ตู้สามารถจัดเป็นตู้รับเข้า ตู้จ่ายขาออก ตู้ชดเชยตัวเก็บประจุ หรือ การกำหนดค่าอื่นๆ ตามแผนภาพเส้นเดี่ยวทางไฟฟ้า ทำให้สามารถรวมระบบเข้ากับระบบได้ง่ายขึ้น เครือข่ายการจัดจำหน่ายอุตสาหกรรมและเชิงพาณิชย์ที่แตกต่างกัน
การจัดเรียงภายในจะแยกส่วนประกอบไฟฟ้าหลักและสายไฟควบคุมตามการออกแบบโครงการ เซอร์กิตเบรกเกอร์อเนกประสงค์, เซอร์กิตเบรกเกอร์แบบหล่อ, เซอร์กิตเบรกเกอร์ขนาดเล็ก, คอนแทคเตอร์, รีเลย์, มิเตอร์ และ ส่วนประกอบอื่นๆ สามารถเลือกได้ตามฟังก์ชันวงจรที่ต้องการ
สำหรับโครงการที่ต้องการแบรนด์ส่วนประกอบหรือข้อกำหนดเฉพาะ Usune สามารถประสานการเลือกส่วนประกอบได้ กับผู้ซื้อก่อนการผลิต
โครงตู้และฉากกั้นผลิตจากเหล็กแผ่นรีดเย็น ความหนาของแผ่นอ้างอิงคือ ≥2มม. พร้อมขอบที่เสร็จสิ้นแล้วเพื่อลดขอบคมระหว่างการใช้งานและการบำรุงรักษา
โครงสร้างของตู้ได้รับการออกแบบเพื่อให้มีความแข็งแรงทางกลเพียงพอสำหรับการทำงานปกติในขณะที่อนุญาต การเข้าถึงเพื่อตรวจสอบ การเดินสายไฟ และการเปลี่ยนส่วนประกอบ ประตูหน้าและหลังจัดวางให้ใช้งานได้จริง การดำเนินงานและการบำรุงรักษา
ทองแดงด้วยไฟฟ้าใช้สำหรับบัสบาร์หลักและสาขา ฉนวนและวัสดุป้องกันความร้อนหดตัวได้ นำไปใช้กับระบบบัสบาร์เพื่อรักษาประสิทธิภาพอิเล็กทริกที่ต้องการ
มีการระบุเฟสสำหรับการจัดเรียงบัสบาร์ ในขณะที่ข้อต่อบัสบาร์ได้รับการประมวลผลตาม วิธีการเชื่อมต่อไฟฟ้าที่จำเป็น นอกจากนี้ยังสามารถจัดเตรียมการเชื่อมต่อบัสบาร์แบบยืดหยุ่นได้เมื่อจำเป็นระหว่าง สะพานรถบัสขาเข้าและเบรกเกอร์วงจรหลัก
บัสทองแดง PE เฉพาะด้าน ถูกจัดเรียงตามทิศทางการประกอบตู้ ส่วนประกอบที่ต้องต่อสายดินสามารถทำได้ เชื่อมต่อผ่านระบบ PE โดยมีขั้วต่อสายดินไว้สำหรับเชื่อมต่อกับเครือข่ายสายดินภายนอก
ช่องใส่สายเคเบิลยังสามารถสำรองพื้นที่เพียงพอสำหรับหัวสายเคเบิลและการติดตั้งหม้อแปลงกระแสที่เกี่ยวข้อง ตามแบบโครงการ
ตู้ขาเข้าสามารถติดตั้งเบรกเกอร์วงจรสากลและฟังก์ชันการป้องกันที่เกี่ยวข้องได้ ที่ การกำหนดค่าที่ให้มาอาจรวมถึงเบรกเกอร์วงจรการทำงานด้วยไฟฟ้าที่มีการป้องกันการตัดไฟตกและ ฟังก์ชั่นการหน่วงเวลาตามการออกแบบทางไฟฟ้า
การกำหนดค่าการป้องกันและการควบคุมถูกกำหนดโดยข้อกำหนดของโครงการ แทนที่จะจำกัดอยู่เพียงข้อเดียว การรวมส่วนประกอบคงที่
สามารถจัดเรียงวงจรขาออกสำหรับโหลดและข้อกำหนดการกระจายที่แตกต่างกันได้ เซอร์กิตเบรกเกอร์, คอนแทคเตอร์, สามารถเลือกรีเลย์ความร้อนและแผงขั้วต่อได้ตามข้อกำหนดกระแสไฟที่กำหนดและข้อกำหนดในการควบคุมของแต่ละตัว เครื่องป้อน
แผนผังตู้รองรับการระบุวงจรที่ชัดเจน พร้อมหมายเลขอุปกรณ์และป้ายสายไฟอยู่ในตำแหน่งเพื่อให้ง่ายขึ้น การตรวจสอบและบำรุงรักษา
สำหรับการใช้งานมอเตอร์ ตู้สามารถรวมวงจรควบคุมมอเตอร์เข้ากับสวิตช์และการป้องกันที่เหมาะสมได้ ส่วนประกอบ สามารถจัดเรียงไฟแสดงการเริ่ม/หยุดและการระบุวงจรบนแผงตู้เพื่อช่วยได้ ผู้ปฏิบัติงานสามารถระบุวงจรมอเตอร์แต่ละตัวได้อย่างรวดเร็ว
วงจรควบคุมทุติยภูมิจะต่อสายตามแบบทางไฟฟ้าที่ได้รับอนุมัติ ตัวนำที่มีความยืดหยุ่นคือ จัดเรียงเป็นมัดเป็นระเบียบ โดยมีฉนวนและปลอกที่เหมาะสมใช้เมื่อสายไฟเคลื่อนผ่านหรือเคลื่อนย้ายได้ พื้นที่สัมผัสทางกล
หน้าตัดอ้างอิงประกอบด้วย 1.5 มม.² สำหรับวงจรควบคุมและวงจรแรงดันไฟฟ้ากระแสสลับ และ 2.5 มม.² สำหรับวงจรกระแสสลับ ขึ้นอยู่กับการออกแบบทางไฟฟ้าขั้นสุดท้าย
เทอร์มินัลบล็อกใช้ส่วนประกอบที่หน่วงไฟ ในขณะที่ตัวนำจะถูกระบุตามหมายเลขวงจรหรือ ทิศทางของตัวนำที่แสดงในภาพวาด หลีกเลี่ยงการใช้ฉลากภายในที่เขียนด้วยลายมือ หมายเลขวงจรและอุปกรณ์ บัตรประจำตัวจะถูกพิมพ์หรือประทับตราร้อนเพื่อการบำรุงรักษาในระยะยาวที่ชัดเจนยิ่งขึ้น
แผงจำหน่ายไฟฟ้าแรงดันต่ำ GGD ได้รับการออกแบบโดยใช้พารามิเตอร์อ้างอิงต่อไปนี้:
| รายการ | ข้อมูลจำเพาะ |
| ประเภทสินค้า | แผงจำหน่ายไฟฟ้าแรงดันต่ำ GGD |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 0.4kV |
| จัดอันดับความถี่ | 50เฮิร์ต |
| จัดอันดับปัจจุบัน | สูงถึง 3150A |
| ระดับการป้องกัน | IP23 |
| การติดตั้ง | ในร่ม |
| ระดับมลพิษ | ระดับ 3 |
| ระดับความสูง | ≤1,000ม |
| อุณหภูมิแวดล้อม | -10°ซ ถึง +40°ซ |
| ความชื้นสัมพัทธ์เฉลี่ยรายวัน | ≤95% |
| ความชื้นสัมพัทธ์เฉลี่ยรายเดือน | ≤90% |
| ความรุนแรงของแผ่นดินไหว | ถึงขนาด 8 |
พารามิเตอร์ทางไฟฟ้าขั้นสุดท้าย ขนาดตู้ และการเลือกส่วนประกอบจะถูกกำหนดตามที่ได้รับอนุมัติ การวาดภาพทางเทคนิคและข้อกำหนดของโครงการ
| แบบอย่าง | แรงดันไฟฟ้า (V) | จัดอันดับปัจจุบัน (A) | พิกัดกระแสไฟลัดวงจร (KA) | ทนกระแสไฟในช่วงเวลาสั้น ๆ (1s) (kA) | พิกัดกระแสทนสูงสุด (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

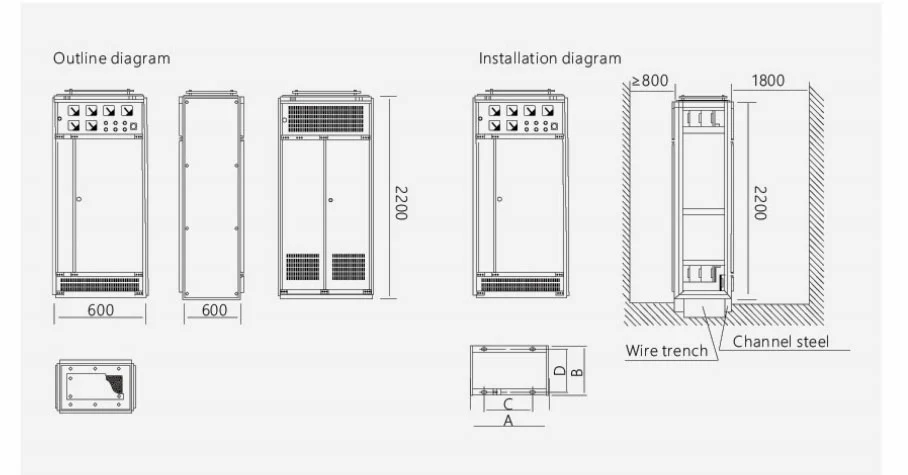

| รหัสสินค้า | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
ในโรงงาน โรงปฏิบัติงาน และโรงงานเหมืองแร่ แผงจำหน่ายไฟฟ้าแรงดันต่ำ GGD สามารถทำหน้าที่เป็นศูนย์กลางได้ จุดจำหน่ายอุปกรณ์การผลิต มอเตอร์ ไฟส่องสว่าง และระบบเสริม
ตู้สามารถกำหนดค่าสำหรับเครือข่ายการกระจายสินค้าในอาคารพาณิชย์และอาคารสูงที่มีขาออกหลายแห่ง วงจรต้องมีการป้องกัน การวัด และการควบคุมจากส่วนกลาง
โรงไฟฟ้าและสถานีไฟฟ้าย่อยสามารถใช้อุปกรณ์สำหรับการกระจายพลังงานเสริมแรงดันต่ำและปลายน้ำได้ ระบบไฟฟ้าพร้อมการกำหนดค่าภายในที่ปรับให้เข้ากับไดอะแกรมบรรทัดเดียวของโครงการ
อุปกรณ์นี้มีไว้สำหรับการติดตั้งภายในอาคาร อุณหภูมิในการทำงานอ้างอิงคือ -10°C ถึง +40°C โดยมี ระดับความสูงถึง 1,000 ม.
สภาพแวดล้อมโดยรอบควรปราศจากสภาวะการสั่นสะเทือน การกระแทก และการกัดกร่อนที่รุนแรง เมื่อพิเศษ ข้อกำหนดด้านสิ่งแวดล้อมมีอยู่ เงื่อนไขทางเทคนิคสามารถพูดคุยระหว่าง Usune และผู้ซื้อก่อนได้ การผลิต
ระหว่างการติดตั้ง ความเอียงของอุปกรณ์กับระนาบแนวตั้งไม่ควรเกิน 5° การติดตั้งที่เหมาะสม ช่วยรักษาการจัดตำแหน่งของตู้ การทำงานของประตู และความน่าเชื่อถือในการเชื่อมต่อทางไฟฟ้า
การออกแบบและการผลิตแผงจำหน่ายไฟฟ้าแรงดันต่ำ GGD เป็นไปตามสวิตช์เกียร์แรงดันต่ำที่เกี่ยวข้อง ข้อกำหนด รวมถึงมาตรฐาน GB และ IEC ที่เกี่ยวข้อง อุปกรณ์ที่ให้มาสามารถผลิตได้ตาม ข้อกำหนดเฉพาะของโครงการล่าสุดที่เกี่ยวข้องและเอกสารทางเทคนิคที่ได้รับอนุมัติ
มาตรฐานอ้างอิงที่สำคัญ ได้แก่ GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 และอุปกรณ์ไฟฟ้าอื่นๆ ที่เกี่ยวข้อง มาตรฐานที่โครงการกำหนด
กิจกรรมการผลิตและการจัดการคุณภาพของ Usune ได้รับการสนับสนุนโดยระบบ ISO 9001, ISO 14001 และ ISO 45001 ผลิตภัณฑ์เครื่องใช้ไฟฟ้าสามารถได้รับการรับรอง CE พร้อมด้วยเอกสารการทดสอบที่เกี่ยวข้องตามนั้น ไปจนถึงการกำหนดค่าผลิตภัณฑ์
| รายการเปรียบเทียบ | แผงจำหน่ายไฟฟ้าแรงดันต่ำ GGD | สวิตช์เกียร์แบบถอดได้ | ตู้จำหน่ายแบบคงที่ |
| วัตถุประสงค์หลัก | การกระจาย การควบคุม และการป้องกันพลังงานแรงดันต่ำ | การสลับและบำรุงรักษาวงจรบ่อยครั้ง | การกระจายพลังงานขั้นพื้นฐาน |
| แรงดันไฟฟ้าทั่วไป | 0.4kV | แรงดันไฟฟ้าต่ำ/ปานกลาง ขึ้นอยู่กับการกำหนดค่า | แรงดันไฟฟ้าต่ำ |
| โครงสร้างคณะรัฐมนตรี | ตู้โมดูลาร์คงที่ | โครงสร้างลิ้นชัก/รถเข็นแบบดึงออกได้ | การติดตั้งคงที่ |
| การเข้าถึงวงจร | การบำรุงรักษาด้านหน้าและด้านหลังขึ้นอยู่กับการออกแบบ | การถอนหน่วยการทำงานอย่างรวดเร็ว | การเข้าถึงการบำรุงรักษาแบบธรรมดา |
| ความยืดหยุ่นในการกำหนดค่า | สูง | สูงมาก | ปานกลาง |
| ระบบบัสบาร์ | บัสบาร์หลักและสาขาทองแดง | การจัดเรียงบัสบาร์แบบแบ่งส่วน | บัสบาร์ทองแดงหรืออลูมิเนียม |
| โหลดที่เหมาะสม | เครื่องป้อน มอเตอร์ ไฟส่องสว่าง ระบบเสริม | ตัวป้อนหลายตัวและวงจรควบคุมมอเตอร์ | โหลดการกระจายทั่วไป |
| แนวทางการบำรุงรักษา | การตรวจสอบและการเปลี่ยนระดับส่วนประกอบ | การถอนหน่วยการทำงานเพื่อการบำรุงรักษา | การบำรุงรักษาระดับส่วนประกอบ |
| การปรับแต่งโครงการ | ไดอะแกรมบรรทัดเดียวและการปรับแต่งตามส่วนประกอบ | การปรับแต่งการกำหนดค่าลิ้นชัก | การปรับแต่งการกำหนดค่าพื้นฐาน |
| การใช้งานทั่วไป | โรงงาน สถานีไฟฟ้าย่อย โรงไฟฟ้า อาคาร | จำหน่ายทางอุตสาหกรรมและควบคุมมอเตอร์ | จำหน่ายเชิงพาณิชย์และวัตถุประสงค์ทั่วไป |
แผงจำหน่ายไฟฟ้าแรงดันต่ำ GGD เหมาะอย่างยิ่งเมื่อโครงการต้องการการรวมศูนย์ที่แข็งแกร่ง ตู้กระจายสินค้าที่มีโครงสร้างภายในชัดเจน ระบบบัสบาร์ทองแดง และสามารถเลือกรับขาเข้าได้อย่างยืดหยุ่น วงจรขาออกและควบคุม
สำหรับโครงการที่ต้องเปลี่ยนหน่วยการทำงานแต่ละหน่วยอย่างรวดเร็วเป็นข้อกำหนดหลัก สามารถถอนออกได้ การกำหนดค่าอาจจะเหมาะสมกว่า สำหรับเครือข่ายการกระจายที่เรียบง่ายและมีการเปลี่ยนแปลงวงจรน้อยลง ให้ใช้ชนิดคงที่ คณะรัฐมนตรีสามารถให้วิธีแก้ปัญหาที่ตรงไปตรงมามากขึ้น
Usune สามารถเลือกโครงสร้างตู้ เซอร์กิตเบรกเกอร์ การจัดเรียงบัสบาร์ ส่วนประกอบควบคุม และสายไฟภายใน ตามแผนภาพบรรทัดเดียวและข้อกำหนดทางเทคนิคของโครงการ
แผงจำหน่ายไฟฟ้าแรงดันต่ำ GGD ได้รับการอ้างอิงสำหรับโครงการเปิดตัวจรวด Cas-space สาธิตการใช้งานในสภาพแวดล้อมของโครงการซึ่งมีโครงสร้างการจำหน่ายไฟฟ้าแรงต่ำและไฟฟ้า ความน่าเชื่อถือของอุปกรณ์เป็นสิ่งสำคัญ
Zhejiang Usune Electric Co., Ltd. มีประสบการณ์มากกว่า 14 ปีในสาขาอุปกรณ์ไฟฟ้าซึ่งได้รับการสนับสนุน โดยทีมงาน R&D ที่มีประสบการณ์ซึ่งสามารถพัฒนาการกำหนดค่าตามความต้องการเฉพาะของโครงการได้
ตั้งแต่ส่วนประกอบไฟฟ้าและการผลิตตู้ไปจนถึงการเดินสายไฟภายในและการตรวจสอบขั้นสุดท้าย Usune ใช้การควบคุม ขั้นตอนการผลิตและการตรวจสอบคุณภาพ ระยะเวลาในการผลิตมาตรฐานคือประมาณ 15-20 วัน ขึ้นอยู่กับ เกี่ยวกับการกำหนดค่าและปริมาณการสั่งซื้อ
สำหรับโครงการที่ต้องการเซอร์กิตเบรกเกอร์ ส่วนประกอบควบคุม ขนาดตู้ การจัดเรียงบัสบาร์ หรือ การกำหนดค่าสายไฟ Usune สามารถพัฒนาอุปกรณ์ตามแผนภาพบรรทัดเดียวและทางเทคนิคของผู้ซื้อ ข้อมูลจำเพาะ
แรงดันไฟฟ้าพิกัดอ้างอิงมาตรฐานคือ 0.4kV โดยมีความถี่พิกัด 50Hz พารามิเตอร์สุดท้ายขึ้นอยู่กับโครงการ การออกแบบ
การกำหนดค่าที่ให้มาสามารถสูงถึง 3150A ขึ้นอยู่กับเบรกเกอร์ บัสบาร์ และระบบไฟฟ้าโดยรวมที่เลือก การออกแบบ
ใช่. ขนาดตู้ อุปกรณ์ไฟฟ้า วงจรขาเข้าและขาออก ฟังก์ชันการควบคุม บัสบาร์ การจัดเตรียมและรายละเอียดอื่น ๆ สามารถปรับแต่งตามแบบที่ได้รับอนุมัติ
การกำหนดค่าอาจรวมถึงเซอร์กิตเบรกเกอร์สากล, เซอร์กิตเบรกเกอร์เคสแบบขึ้นรูป, เซอร์กิตเบรกเกอร์ขนาดเล็ก, คอนแทคเตอร์ เทอร์มอลรีเลย์ มิเตอร์ และส่วนประกอบอื่นๆ ตามข้อกำหนดของโครงการ
ระยะเวลาการผลิตปกติคือประมาณ 15-20 วัน ขึ้นอยู่กับปริมาณและการกำหนดค่าทางเทคนิค
ใช่. Usune สามารถจัดเตรียม OEM และการปรับแต่งตามโครงการ รวมถึงการกำหนดค่าส่วนประกอบที่ระบุและลูกค้า ข้อกำหนด
ส่วนประกอบและตู้ประกอบได้รับการตรวจสอบระหว่างการผลิต ตามด้วยการตรวจสอบและทดสอบตามปกติก่อน การจัดส่ง สามารถจัดเตรียมเอกสารการทดสอบที่เกี่ยวข้องได้ตามความต้องการของโครงการ
