แผงสวิตช์เกียร์แบบถอดได้แรงดันต่ำ

แผงสวิตช์เกียร์แบบถอดได้แรงดันต่ำเหมาะอย่างยิ่งสำหรับโครงการที่มีระบบไฟฟ้าหลายประเภท โหลดต้องได้รับการจัดการจากระบบจำหน่ายไฟฟ้าแรงต่ำแบบรวมศูนย์ระบบเดียว แทนที่จะใช้แบบคงที่เพียงอย่างเดียว ตู้สามารถกำหนดค่าได้ด้วยชุดจ่ายไฟ ชุดควบคุมมอเตอร์ และตัวประกอบกำลัง ฟังก์ชั่นการชดเชยตามแผนภาพไฟฟ้าของลูกค้า

การกำหนดค่าระบบ

โดยปกติระบบไฟฟ้าแรงดันต่ำขนาดใหญ่จะมีโหลดหลายประเภท อุปกรณ์การผลิต มอเตอร์ อุปกรณ์ส่องสว่าง อุปกรณ์เสริม และโหลดปฏิกิริยาอาจต้องมีการจัดการการป้องกันและควบคุมที่แตกต่างกัน

สวิตช์เกียร์แบบโมดูลาร์ของ Usune จึงสามารถกำหนดค่าได้ตามฟังก์ชันของแต่ละวงจร เป็นระบบทั่วไป สามารถประกอบด้วยศูนย์กระจายกำลัง (PC) สำหรับจ่ายไฟเข้าและออก, ศูนย์ควบคุมมอเตอร์ (MCC) สำหรับมอเตอร์ ตัวป้อนและตู้ชดเชยสำหรับการจัดการพลังงานปฏิกิริยา

การกำหนดค่านี้ช่วยให้วิศวกรไฟฟ้าสามารถพัฒนาแผงสวิตช์รอบโครงสร้างโหลดจริงของ a โครงการ

การกระจายอำนาจ

ตู้ PC ได้รับการออกแบบสำหรับด้านรับและจ่ายของระบบแรงดันไฟฟ้าต่ำ

ตู้นี้สามารถรองรับวงจรซีรีส์ Emax, MT, 3WN, AH, ME ได้ ทั้งนี้ขึ้นอยู่กับพารามิเตอร์ทางไฟฟ้าที่ต้องการ เบรกเกอร์และส่วนประกอบอื่นๆ ที่เข้ากันได้ตามการออกแบบที่ได้รับอนุมัติ

ส่วนการจัดจำหน่ายสามารถนำไปใช้ในการจัดหาสายการผลิตขั้นปลาย หม้อแปลง อุปกรณ์เสริม ระบบอาคาร และโหลดไฟฟ้าอื่นๆ

สำหรับโครงการที่มีตัวป้อนหลายตัว แต่ละวงจรสามารถจัดเรียงตามกระแสไฟที่กำหนดและการป้องกันได้ ข้อกำหนดทำให้เครือข่ายการกระจายโดยรวมง่ายต่อการจัดระเบียบ

การควบคุมมอเตอร์

โหลดของมอเตอร์มักเป็นหนึ่งในองค์ประกอบที่ใหญ่ที่สุดของระบบไฟฟ้าอุตสาหกรรม ปั๊ม, พัดลม, คอมเพรสเซอร์, สายพานลำเลียง เครื่องมือกล และอุปกรณ์การผลิตอาจต้องใช้วงจรมอเตอร์เฉพาะ

การกำหนดค่า MCC ใช้ลิ้นชักขนาดใหญ่และขนาดเล็กเพื่อรองรับข้อกำหนดของตัวป้อนมอเตอร์ที่แตกต่างกัน หลัก อุปกรณ์สวิตชิ่งสำหรับแต่ละวงจรสามารถใช้เบรกเกอร์เคสแบบขึ้นรูปที่มีความจุสูงทำลายหรือโหลดแบบหมุนได้ สลับกับฟิวส์

การจัดเรียงนี้ช่วยให้วงจรมอเตอร์สามารถจัดกลุ่มแยกจากวงจรจ่ายพลังงานทั่วไปในขณะที่ รักษาการควบคุมระบบไฟฟ้าจากส่วนกลาง

การควบคุมตัวประกอบกำลัง

โรงงานอุตสาหกรรมที่มีมอเตอร์จำนวนมากและโหลดแบบเหนี่ยวนำอาจต้องมีการชดเชยกำลังไฟฟ้ารีแอกทีฟ

Usune สามารถกำหนดค่าส่วนการชดเชยด้วยฟังก์ชันการชดเชยตัวประกอบกำลังแบบแมนนวล อัตโนมัติ หรือระยะไกล สามารถเลือกวิธีการควบคุมที่เหมาะสมได้ตามระบบการจัดการไฟฟ้าของลูกค้า

โดยการแยกอุปกรณ์ชดเชยออกจากระบบจำหน่ายทั่วไปและวงจรมอเตอร์ การจัดตู้สามารถทำได้ดีขึ้น สอดคล้องกับกลยุทธ์การจัดการพลังงานโดยรวมของลูกค้า

การจัดเรียงแบบโมดูลาร์

ค่าหลักของระบบแรงดันไฟฟ้าต่ำแบบถอดได้ไม่ได้เป็นเพียงโครงสร้างของตู้เท่านั้น แต่ยังรวมถึงความสามารถด้วย จัดระเบียบฟังก์ชันทางไฟฟ้าต่างๆ ภายในระบบประสานงานเดียว

การกำหนดค่าพีซี

ส่วนพีซีจะจัดการพลังงานขาเข้าและจ่ายไฟฟ้าไปยังตัวป้อนดาวน์สตรีม การกำหนดค่าของเบรกเกอร์คือ เลือกตามข้อกำหนดปัจจุบันและการป้องกันของระบบ

การกำหนดค่า MCC

ส่วน MCC มีไว้สำหรับวงจรที่เกี่ยวข้องกับมอเตอร์โดยเฉพาะ สามารถจัดเรียงลิ้นชักขนาดต่างๆ ได้ตามมอเตอร์ การให้คะแนนและปริมาณตัวป้อน

การกำหนดค่าค่าตอบแทน

ส่วนการชดเชยจะจัดการพลังงานรีแอกทีฟและสามารถกำหนดค่าสำหรับการทำงานด้วยตนเอง อัตโนมัติ หรือระยะไกล

พื้นที่การทำงานทั้งสามนี้สามารถออกแบบแยกกันหรือรวมเข้ากับแผงสวิตช์แรงดันต่ำเดียวกันได้ ตามความต้องการของโครงการ

การเลือกตามโหลด

การเลือกระบบสวิตช์เกียร์แรงดันต่ำควรเริ่มต้นด้วยโหลดไฟฟ้ามากกว่าตู้ ลักษณะที่ปรากฏ

สำหรับโครงการจำหน่ายไฟฟ้า โดยปกติวิศวกรจะต้องยืนยันแรงดันไฟฟ้าขาเข้า พิกัดกระแสไฟฟ้า จำนวน เครื่องป้อนขาออก ระดับการลัดวงจร ความจุของมอเตอร์ และข้อกำหนดในการขยายในอนาคต

สำหรับโรงงานที่ใช้มอเตอร์จำนวนมาก จำนวนและพิกัดของมอเตอร์กลายเป็นปัจจัยสำคัญในการกำหนด MCC การกำหนดค่า

ในกรณีที่โหลดปฏิกิริยามีความสำคัญ ความสามารถในการชดเชยและวิธีการควบคุมที่ต้องการก็ควรเป็นเช่นนั้นด้วย พิจารณาแล้ว

วิธีการตามโหลดนี้ช่วยให้แน่ใจว่าการกำหนดค่าสวิตช์เกียร์ขั้นสุดท้ายสอดคล้องกับการทำงานจริง ลักษณะของสิ่งอำนวยความสะดวก

การใช้งาน

แผงสวิตช์เกียร์แบบถอดได้แรงดันต่ำสามารถกำหนดค่าสำหรับอุตสาหกรรมและสภาพแวดล้อมทางไฟฟ้าที่แตกต่างกัน ตามฟังก์ชันการกระจายที่ต้องการ

การผลิตภาคอุตสาหกรรม

โรงงานสามารถใช้การกำหนดค่า PC และ MCC เพื่อจ่ายพลังงานให้กับอุปกรณ์การผลิต มอเตอร์ ระบบเสริม และเครื่องจักรแปรรูป

สิ่งอำนวยความสะดวกปิโตรเคมี

โรงงานปิโตรเคมีมักจะมีระบบขับเคลื่อนด้วยมอเตอร์จำนวนมาก เช่น ปั๊ม พัดลม และคอมเพรสเซอร์ แยก สามารถจัดวงจรควบคุมมอเตอร์ได้ในส่วน MCC

โรงงานโลหะวิทยา

โรงงานเหล็กและโลหะวิทยามักประกอบด้วยมอเตอร์กำลังสูงและสายการผลิตหลายสาย แบบโมดูลาร์ การกระจายช่วยให้สามารถจัดการโหลดที่แตกต่างกันผ่านวงจรป้อนเฉพาะ

สิ่งอำนวยความสะดวกด้านการขนส่ง

โครงสร้างพื้นฐานการขนส่งสามารถใช้การกระจายแรงดันไฟฟ้าต่ำแบบรวมศูนย์สำหรับอุปกรณ์จ่ายไฟเสริม ระบบ อุปกรณ์ระบายอากาศ และโหลดทางไฟฟ้าอื่นๆ

อาคารพาณิชย์

อาคารสูงและการพัฒนาที่อยู่อาศัยสามารถใช้ตู้จำหน่ายไฟฟ้าแรงต่ำสำหรับเครื่องป้อนแบบรวมศูนย์ได้ การจัดการและการจัดหาอุปกรณ์ไฟฟ้า

โครงการพลังงาน

สิ่งอำนวยความสะดวกที่เกี่ยวข้องกับพลังงานสามารถรวมการกระจายขาเข้า ตัวป้อนขาออก วงจรมอเตอร์ และพลังงานปฏิกิริยา การชดเชยภายในระบบไฟฟ้าแรงต่ำแบบบูรณาการ

สภาพการทำงาน

อุปกรณ์มาตรฐานได้รับการออกแบบสำหรับอุณหภูมิแวดล้อมระหว่าง -5°C ถึง +40°C โดยไม่มีอุณหภูมิเฉลี่ย เกิน +35°C ตลอด 24 ชั่วโมง

ระดับความสูงในการติดตั้งมาตรฐานคือ ≤2000m อากาศโดยรอบควรค่อนข้างสะอาดและเหมาะสม ควรพิจารณามาตรการในกรณีที่ความชื้นและอุณหภูมิผันผวนอาจทำให้เกิดการควบแน่น

สำหรับการขนส่งและการเก็บรักษา ช่วงอุณหภูมิที่ใช้บังคับคือ -25°C ถึง +55°C โดยสามารถรับสัมผัสได้ในระยะสั้นจนถึง +70°C ไม่เกิน 24 ชั่วโมง

หากจำเป็นต้องใช้อุปกรณ์สำหรับแท่นขุดเจาะน้ำมันนอกชายฝั่ง โรงไฟฟ้านิวเคลียร์ หรือสภาพแวดล้อมพิเศษอื่นๆ สภาพการทำงานควรได้รับการยืนยันแยกกันระหว่าง Usune และลูกค้า

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางไฟฟ้าขั้นสุดท้ายควรได้รับการยืนยันตามไดอะแกรมบรรทัดเดียวของลูกค้า รายการโหลด ข้อกำหนดการป้องกันและเงื่อนไขการติดตั้ง

ข้อพิจารณาทางวิศวกรรม

สำหรับทีมจัดซื้อ การเลือกตู้สวิตช์เกียร์แรงดันต่ำตามแรงดันไฟฟ้าและกระแสไฟฟ้าที่กำหนดเท่านั้นอาจไม่ เพียงพอ

จำนวนวงจรขาออก ปริมาณตัวป้อนมอเตอร์ พิกัดมอเตอร์แต่ละตัว ข้อกำหนดการลัดวงจร ความจุไฟฟ้าขาเข้าและข้อกำหนดการชดเชยทั้งหมดอาจส่งผลต่อการกำหนดค่าตู้ขั้นสุดท้าย

Usune สามารถตรวจสอบข้อกำหนดทางไฟฟ้าของลูกค้าและแนะนำการผสมผสานที่เหมาะสมของ PC, MCC และ ฟังก์ชั่นการชดเชย

แนวทางนี้มีประโยชน์อย่างยิ่งสำหรับโครงการอุตสาหกรรมที่สวิตช์บอร์ดจำเป็นต้องรองรับหลายรายการ ประเภทของโหลดไฟฟ้าแทนที่จะทำหน้าที่เป็นตู้จำหน่ายแบบธรรมดาเท่านั้น

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

โครงการปล่อยจรวด Cas-space เป็นหนึ่งในโครงการอ้างอิงที่เกี่ยวข้องกับอุปกรณ์ไฟฟ้าของอูซูเนะ

สิ่งอำนวยความสะดวกในการปล่อยจรวดประกอบด้วยระบบไฟฟ้ารองรับที่ซับซ้อนและจำเป็นต้องมีการกระจายพลังงานอย่างเป็นระบบ อุปกรณ์ สิ่งอำนวยความสะดวกเสริม ระบบที่เกี่ยวข้องกับการควบคุม และโหลดโครงสร้างพื้นฐาน

ในสภาพแวดล้อมดังกล่าว ระบบจำหน่ายไฟฟ้าจำเป็นต้องรองรับลักษณะโหลดที่แตกต่างกันในขณะนั้น รักษาวงจรองค์กรที่ชัดเจน สวิตช์เกียร์แรงดันต่ำของ Usune ได้ถูกนำมาใช้เป็นส่วนหนึ่งของโครงการ การจัดวางอุปกรณ์ไฟฟ้า

โครงการนี้แสดงให้เห็นถึงการประยุกต์ใช้อุปกรณ์ไฟฟ้า Usune ในโครงสร้างพื้นฐานเฉพาะด้านที่มีกำลังไฟ ข้อกำหนดในการจัดจำหน่ายขยายไปไกลกว่าอาคารพาณิชย์หรืออุตสาหกรรมทั่วไป

การเลือกผลิตภัณฑ์

ก่อนที่จะสั่งซื้อแผงสวิตช์เกียร์แบบถอดได้แรงดันต่ำ ลูกค้าควรจัดเตรียมโครงการต่อไปนี้เป็นปกติ ข้อมูล:

การให้รายละเอียดเหล่านี้ในขั้นตอนการเสนอราคาช่วยให้ Usune สามารถพัฒนาการกำหนดค่าสวิตช์เกียร์ที่แม่นยำยิ่งขึ้นและ ลดการเปลี่ยนแปลงที่ไม่จำเป็นระหว่างการผลิต

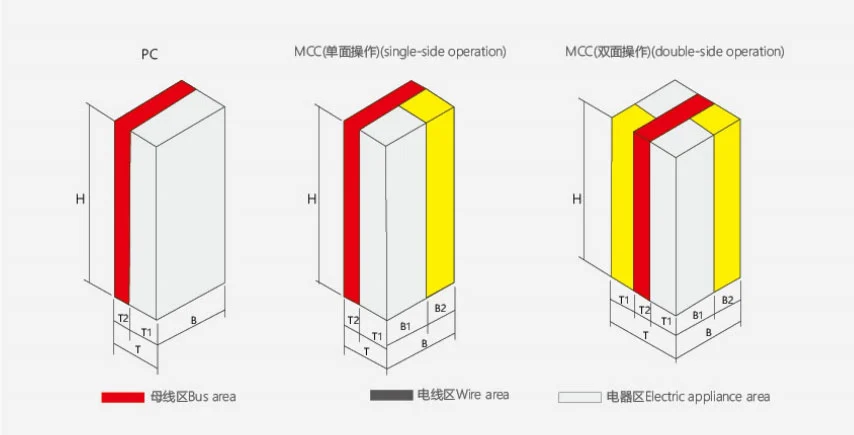

มิติภายนอกของผลิตภัณฑ์

ตู้ศูนย์กระจายพลังงาน (PC)

B ตู้ศูนย์ควบคุมมอเตอร์ (MCC)

การจัดการคุณภาพ

Usune ดำเนินกระบวนการผลิตและการจัดการคุณภาพตามมาตรฐาน ISO 9001, ISO 14001 และ ISO 45001

ผลิตภัณฑ์ได้รับการพัฒนาและผลิตตามมาตรฐาน IEC และ GB ที่เกี่ยวข้อง การรับรอง CE คือ พร้อมใช้งานสำหรับการกำหนดค่าผลิตภัณฑ์ที่เกี่ยวข้องและตลาดเป้าหมาย

การตรวจสอบโรงงานครอบคลุมถึงการติดตั้งส่วนประกอบ การประกอบตู้ การเชื่อมต่อไฟฟ้า กลไกการทำงาน และการทดสอบตามปกติก่อนจัดส่ง

สามารถจัดเตรียมเอกสารทางเทคนิคที่เกี่ยวข้องและรายงานการทดสอบได้ตามความต้องการของโครงการ

คำถามที่พบบ่อย

พิกัดแรงดันไฟฟ้าของระบบคือเท่าไร?

อุปกรณ์นี้ได้รับการออกแบบสำหรับระบบ AC ที่มีแรงดันไฟฟ้าใช้งานอยู่ที่ 660V และต่ำกว่า

ฟังก์ชันใดบ้างที่สามารถรวมเข้าด้วยกันได้?

ระบบสามารถรวมฟังก์ชันการกระจายกำลัง การควบคุมมอเตอร์ และฟังก์ชันการชดเชยตัวประกอบกำลังอัตโนมัติ

ตู้พีซีคืออะไร?

ตู้ PC ใช้สำหรับการรับและจ่ายพลังงานเป็นหลัก สามารถกำหนดค่าด้วยวงจรที่เหมาะสมได้ เบรกเกอร์ตามความต้องการของระบบ

ตู้ MCC คืออะไร?

ตู้ MCC ได้รับการออกแบบมาเพื่อการควบคุมแบบรวมศูนย์และการป้องกันวงจรมอเตอร์หลายตัว มันสามารถใช้ขนาดใหญ่และ การกำหนดค่าลิ้นชักขนาดเล็ก

สามารถปรับแต่งอุปกรณ์ได้หรือไม่?

ใช่. Usune สามารถกำหนดค่าตู้ตามไดอะแกรมบรรทัดเดียวของลูกค้า รายการโหลด พิกัดมอเตอร์ ปริมาณตัวป้อนและข้อกำหนดการชดเชย

อุสุเนะปฏิบัติตามมาตรฐานอะไรบ้าง?

Usune ดำเนินงานภายใต้ระบบการจัดการ ISO 9001, ISO 14001 และ ISO 45001 สินค้าได้รับการออกแบบตาม มาตรฐาน IEC และ GB ที่บังคับใช้ พร้อมใบรับรอง CE สำหรับการกำหนดค่าที่เกี่ยวข้อง

สามารถรองรับสภาพแวดล้อมการทำงานพิเศษได้หรือไม่?

สภาพแวดล้อมพิเศษ เช่น แท่นขุดเจาะนอกชายฝั่งและโรงไฟฟ้านิวเคลียร์ จำเป็นต้องมีการประเมินทางเทคนิคแยกต่างหาก และข้อตกลงก่อนการผลิต

ข้อมูลใดที่จำเป็นสำหรับการเสนอราคา?

ขอแนะนำให้ลูกค้าแจ้งแรงดันไฟฟ้าของระบบ กระแสขาเข้า ปริมาณตัวป้อน ข้อมูลมอเตอร์ ระดับไฟฟ้าลัดวงจร ข้อกำหนดการชดเชย แผนภาพบรรทัดเดียว และสภาพแวดล้อมการติดตั้ง

Usune มีรายงานการทดสอบหรือไม่?

ใช่. การตรวจสอบโรงงานและการทดสอบตามปกติจะดำเนินการก่อนจัดส่งและสามารถรายงานผลการทดสอบที่เกี่ยวข้องได้ จัดให้ตามความต้องการของโครงการ

ความสามารถในการจัดหา Usune

Usune มุ่งเน้นไปที่อุปกรณ์ไฟฟ้าแรงดันต่ำและจัดเตรียมการกำหนดค่าสวิตช์เกียร์ตามโครงการ การใช้งานด้านอุตสาหกรรม การพาณิชย์ พลังงาน การขนส่ง และโครงสร้างพื้นฐานเฉพาะทาง

สำหรับลูกค้าที่ซื้อแผงสวิตช์เกียร์แบบถอดได้แรงดันต่ำ Usune สามารถรองรับกระบวนการจากระบบไฟฟ้าได้ การยืนยันพารามิเตอร์และการกำหนดค่าตู้เพื่อการตรวจสอบการผลิตและเอกสารการจัดส่งโดยจัดให้มี โซลูชันที่ใช้งานได้จริงโดยอิงตามระบบไฟฟ้าจริง แทนที่จะใช้การกำหนดค่าเดียวกันในทุกโครงการ
