ภาพรวม

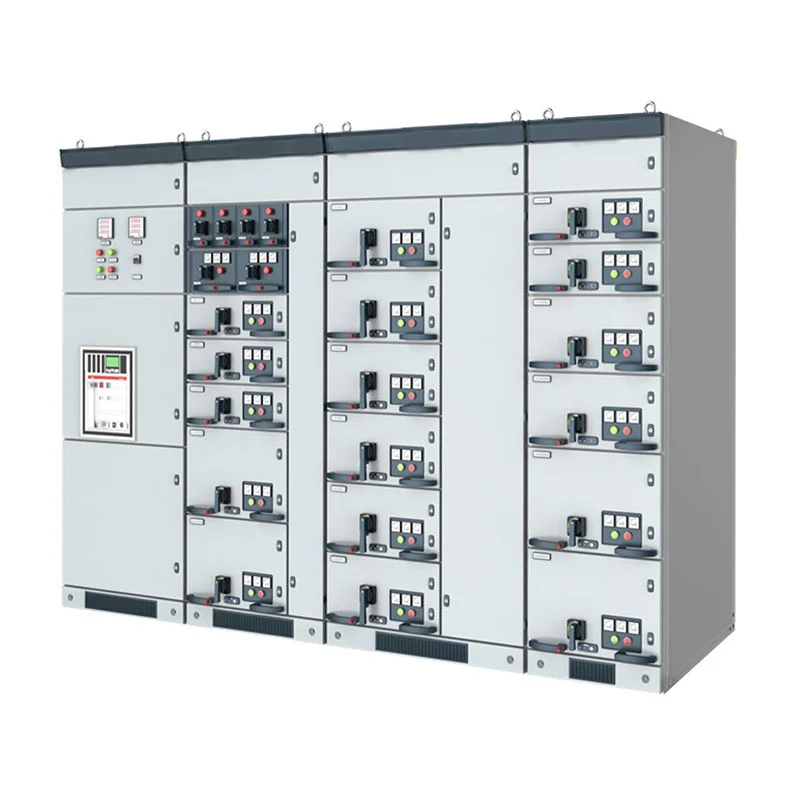

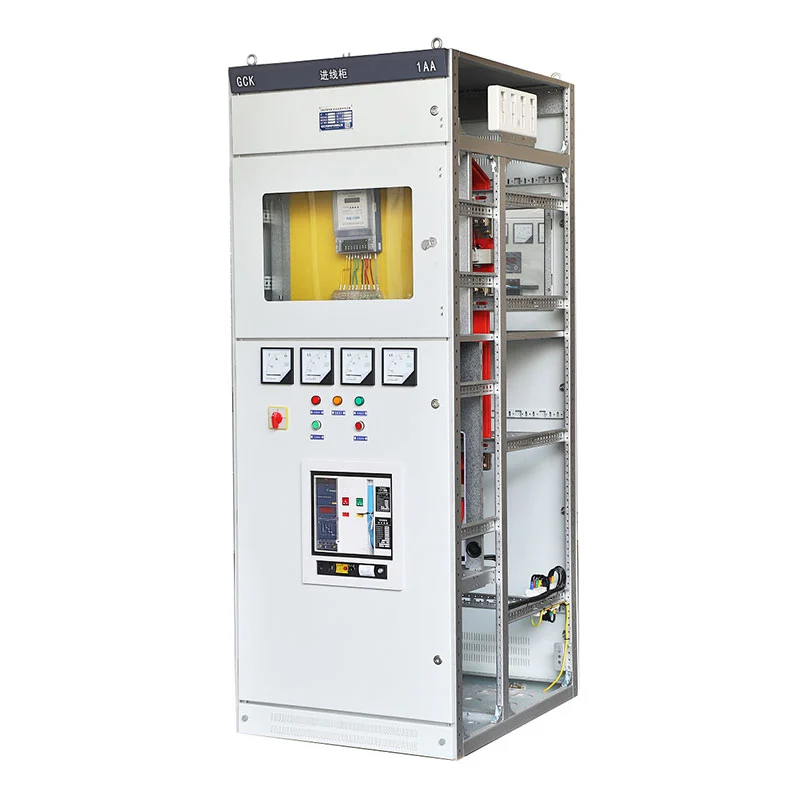

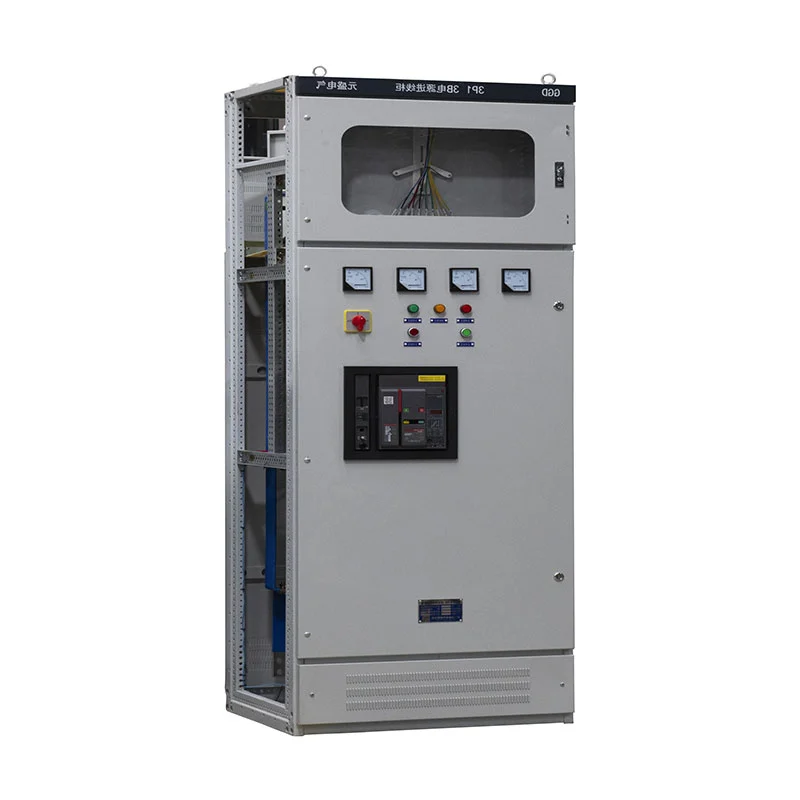

พัฒนาโดย Zhejiang Usune Electric Co., Ltd. บอร์ดสวิตช์กระจายแรงดันไฟฟ้าต่ำแบบถอนออกได้ของเรารองรับระบบ AC 50Hz ที่มีแรงดันไฟฟ้าใช้งานสูงสุด 400V และกระแสไฟที่กำหนดสูงถึง 3150A การกระจายบัสบาร์ทองแดง เซอร์กิตเบรกเกอร์ที่กำหนดค่าได้ การเดินสายไฟสำรองที่เป็นระเบียบ และพื้นที่สายเคเบิลเฉพาะมารวมกันในการออกแบบที่รองรับเค้าโครงโปรเจ็กต์ที่แตกต่างกัน ที่ Usune เราผลิตและจำหน่ายโซลูชันสวิตช์เกียร์แรงดันต่ำสำหรับโรงไฟฟ้า สถานีไฟฟ้าย่อย โรงงาน สิ่งอำนวยความสะดวกการทำเหมืองแร่ อาคารพาณิชย์ และโครงการจำหน่ายไฟฟ้าอื่นๆ ทั่วทั้งตลาดจีนและต่างประเทศ
การจัดเรียงตัวป้อนที่ยืดหยุ่น
เนื่องจากโหลดไฟฟ้าที่แตกต่างกันจำเป็นต้องมีการจัดเรียงตัวป้อนที่แตกต่างกัน ตู้จึงสามารถกำหนดค่าได้ตามแผนภาพการกระจายพลังงาน โดยอนุญาตให้จัดเรียงวงจรขาเข้า วงจรขาออก ตัวป้อนมอเตอร์ และวงจรชดเชยกำลังรีแอกทีฟภายในระบบจำหน่ายแรงดันต่ำเดียวกัน
การเลือกส่วนประกอบ
ในกรณีที่มีข้อกำหนดในการกระจายที่มากขึ้น สามารถเลือกเซอร์กิตเบรกเกอร์อเนกประสงค์ เช่น ซีรีส์ Emax, MT, 3WN, AH และ ME ตามการออกแบบโครงการได้ เบรกเกอร์วงจรเคสแบบขึ้นรูป สวิตช์โหลด และส่วนประกอบทางไฟฟ้าอื่น ๆ อาจรวมเข้าด้วยกันตามพิกัดกระแสและรูปแบบการป้องกันที่ต้องการ
การกำหนดค่าที่ปรับเปลี่ยนได้
ด้วยแนวทางการกำหนดค่านี้ สวิตช์เกียร์แรงดันต่ำของเราสามารถปรับให้เข้ากับสถาปัตยกรรมการกระจายพลังงานที่แตกต่างกัน แทนที่จะขึ้นอยู่กับการจัดเรียงทางไฟฟ้าแบบคงที่เพียงตัวเดียว
ระบบบัสบาร์
ทองแดงด้วยไฟฟ้าสร้างทั้งบัสบาร์หลักและบัสบาร์สาขา ทำให้เกิดเส้นทางการจ่ายกระแสไฟฟ้าที่เสถียรระหว่างวงจรขาเข้าและขาออก ฉนวนกันไฟและปลอกหดด้วยความร้อนถูกนำไปใช้กับส่วนบัสบาร์ที่เกี่ยวข้อง ปรับปรุงการป้องกันฉนวนในขณะที่รักษาการระบุเฟสให้ชัดเจน
การจัดเรียงบัสบาร์เป็นไปตามแบบไฟฟ้าและข้อกำหนดกระแสไฟฟ้าที่ได้รับการจัดอันดับ ในกรณีที่การออกแบบโครงการเรียกร้องให้มีการเชื่อมต่อบัสบาร์แบบยืดหยุ่นได้ที่การเชื่อมต่อขาเข้าระหว่างสะพานบัสและเบรกเกอร์หลัก
สำหรับทีมจัดซื้อ การกำหนดค่านี้ช่วยลดความยุ่งยากในการจับคู่สวิตช์เกียร์แรงดันต่ำของเรากับหม้อแปลงต้นทาง สะพานบัส และระบบป้อนปลายทาง
แผ่นเหล็กรีดเย็นใช้สำหรับโครงตู้และฉากกั้นภายใน โดยมีความหนาของแผ่นมาตรฐานไม่น้อยกว่า 2 มม. ซึ่งให้ความแข็งแรงทางกลเพียงพอสำหรับการทำงาน การตรวจสอบ และการบำรุงรักษาตามปกติ
พื้นที่เฉพาะภายในโครงสร้างตู้รองรับอุปกรณ์ไฟฟ้า การเชื่อมต่อสายเคเบิล และการเดินสายควบคุมรอง ประตู ที่จับควบคุมการทำงาน ป้ายระบุ และฉลากภายในได้รับการจัดเรียงตามการออกแบบทางไฟฟ้า ทำให้การระบุวงจรทำได้ง่ายขึ้นระหว่างการทดสอบเดินเครื่องและการบำรุงรักษา
รถบัสสายดินทองแดง PE วิ่งไปตามทิศทางการจัดวางตู้ ส่วนประกอบที่ต้องต่อสายดินสามารถเชื่อมต่อกับตัวนำนี้ได้ และมีขั้วต่อสายดินเฉพาะไว้สำหรับเชื่อมต่อกับเครือข่ายสายดินภายนอก
วงจรทุติยภูมิถูกจัดเรียงตามแบบโครงการและข้อกำหนดในการควบคุม การเดินสายควบคุมใช้ตัวนำทองแดงหุ้มฉนวนแบบยืดหยุ่นที่จัดเรียงเป็นมัด ทำให้การเดินสายภายในมีการจัดวางที่สะอาดและบำรุงรักษาได้
โดยทั่วไปวงจรควบคุมจะใช้ตัวนำขนาด 1.5 มม.² ในขณะที่วงจรกระแสไฟ AC ใช้ตัวนำขนาด 2.5 มม.² ทั้งนี้ขึ้นอยู่กับการออกแบบทางวิศวกรรมขั้นสุดท้าย มีการใช้เทอร์มินอลบล็อคแบบหน่วงไฟ และหมายเลขสายไฟหรือเครื่องหมายระบุวงจรจะสอดคล้องกับแบบทางไฟฟ้า
สำหรับตู้ที่เข้ามา การป้องกันการตัดวงจรของแรงดันตกสามารถรวมเข้ากับการจัดการการป้องกันเซอร์กิตเบรกเกอร์ได้ นอกจากนี้ยังสามารถกำหนดค่าไฟแสดงสถานะ สวิตช์ควบคุม และเครื่องมือวัดตามฟังก์ชันของแต่ละวงจรได้อีกด้วย
สวิตช์เกียร์แรงดันต่ำของเราสามารถกำหนดค่าสำหรับฟังก์ชันการกระจายพลังงานแรงดันต่ำทั่วไปหลายฟังก์ชัน ตู้ขาเข้าจะได้รับพลังงานจากหม้อแปลงต้นน้ำหรือแหล่งพลังงาน ในขณะที่ตู้ขาออกจะจ่ายไฟฟ้าให้กับโหลดปลายน้ำ
วงจรควบคุมมอเตอร์สามารถจัดเรียงได้โดยใช้การกำหนดค่าลิ้นชักขนาดใหญ่และขนาดเล็ก โดยมีเซอร์กิตเบรกเกอร์หรือสวิตช์โหลดโรตารีแบบฟิวส์ที่เลือกตามคุณลักษณะของมอเตอร์ ตู้ชดเชยตัวเก็บประจุสามารถรวมอุปกรณ์ชดเชยพลังงานรีแอกทีฟแบบแมนนวล อัตโนมัติ หรือระยะไกล
การจัดเรียงแบบโมดูลาร์นี้ทำให้แพลตฟอร์มตู้เดียวกันสามารถรองรับงานการจ่ายไฟฟ้าที่แตกต่างกันภายในโครงการเดียว
| รายการ | ข้อมูลจำเพาะ |
| ประเภทสินค้า | แผงสวิตช์กระจายแรงดันไฟฟ้าต่ำที่สามารถถอนออกได้ |
| จัดอันดับแรงดันไฟฟ้าทำงาน | 0.4kV |
| จัดอันดับความถี่ | 50เฮิร์ต |
| จัดอันดับปัจจุบัน | สูงถึง 3150A |
| ระดับการป้องกัน | IP23 |
| การติดตั้ง | ในร่ม |
| ระดับความสูง | ≤2000ม |
| ระดับมลพิษ | ระดับ 3 |
| อุณหภูมิแวดล้อม | -10°ซ ถึง +40°ซ |
| ความชื้นสัมพัทธ์เฉลี่ยรายวัน | ≤95% |
| ความชื้นสัมพัทธ์เฉลี่ยรายเดือน | ≤90% |
| ความรุนแรงของแผ่นดินไหว | ≤ขนาด 8 |
| วัสดุบัสบาร์หลัก | ทองแดงด้วยไฟฟ้า |
| วัสดุของตู้ | เหล็กแผ่นรีดเย็น |
| สีตู้มาตรฐาน | สีเทาไฟฟ้า RAL7032 |
| แบบอย่าง | แรงดันไฟฟ้า (V) | จัดอันดับปัจจุบัน (A) | พิกัดกระแสไฟลัดวงจร (KA) | ทนกระแสไฟในช่วงเวลาสั้น ๆ (1s) (kA) | พิกัดกระแสทนสูงสุด (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| รหัสสินค้า | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
ที่ Usune เราออกแบบสวิตช์เกียร์แรงดันต่ำของเราสำหรับการใช้งานภายในการตั้งค่าที่ปราศจากแรงกระแทกทางกลที่รุนแรง บรรยากาศที่มีฤทธิ์กัดกร่อน หรือการสั่นสะเทือนที่มากเกินไป ช่วงความร้อนในการทำงานครอบคลุมตั้งแต่ -10°C ถึง +40°C ทำให้มั่นใจได้ว่าอุณหภูมิเฉลี่ย 24 ชั่วโมงจะอยู่ที่หรือต่ำกว่า +35°C โดยทั่วไปอุปกรณ์ของเราเหมาะสำหรับระดับความสูงไม่เกิน 2,000 เมตร ในส่วนของความชื้นในบรรยากาศ เมื่ออุณหภูมิโดยรอบถึงจุดสูงสุดที่ +40°C ความชื้นสัมพัทธ์จะต้องต่ำกว่า 50% อย่างไรก็ตาม ระดับความชื้นที่เพิ่มขึ้นสามารถยอมรับได้ที่อุณหภูมิเย็นกว่า โดยจะต้องสอดคล้องกับข้อกำหนดด้านสิ่งแวดล้อมที่เกี่ยวข้อง มุมในการติดตั้งจะต้องอยู่ภายใน 5 องศาของแกนแนวตั้ง หากโครงการต้องการการใช้งานในสภาวะที่ไม่ปกติ ทีมงานวิศวกรรม Usune ของเราจะร่วมมือกับลูกค้าเพื่อสรุปการกำหนดค่าทางเทคนิคที่เหมาะสม
ความปลอดภัยทางไฟฟ้าถูกถักทอไว้ในทั้งโครงสร้างทางกายภาพของตู้และกลไกป้องกันวงจร เรารวมอินเตอร์ล็อคทางกลและไฟฟ้าเข้าด้วยกันเพื่อลดความเสี่ยงของข้อผิดพลาดของมนุษย์ระหว่างการทำงาน ทั้งนี้ขึ้นอยู่กับการจัดการที่เลือก แต่ละยูนิตมีการติดฉลากที่ชัดเจนสำหรับวงจรและส่วนประกอบ สำหรับการป้องกันข้อผิดพลาด บัสบาร์ทองแดง PE แบบสแตนด์อโลนจะรวมอยู่ในโครงร่างการต่อสายดิน นอกจากนี้ ห้องเคเบิลยังมีพื้นที่กว้างขวางสำหรับการต่อสายเคเบิล และสำหรับการติดตั้งหม้อแปลงกระแสลำดับเป็นศูนย์ในกรณีที่จำเป็น จุดเข้าใช้งาน รวมถึงแผงด้านหน้าและด้านหลัง ได้รับการออกแบบมาเพื่อการเคลื่อนไหวที่ราบรื่นและปลอดภัย โดยมีองค์ประกอบควบคุมที่จัดวางอย่างมีกลยุทธ์เพื่อป้องกันการชนกับประตูหรือมือจับ
กระบวนการผลิต Usune ของเราสำหรับส่วนประกอบแรงดันไฟฟ้าต่ำปฏิบัติตามคำสั่ง IEC และ GB ที่เกี่ยวข้องอย่างเคร่งครัด โดยอ้างอิงเกณฑ์มาตรฐาน เช่น GB/T 14048.2, GB 7251.12 และข้อกำหนดระหว่างประเทศที่เกี่ยวข้อง เราสนับสนุนระบบการผลิตและการจัดการของเราผ่านการรับรองมาตรฐาน ISO 9001, ISO 14001 และ ISO 45001 เมื่อมีการร้องขอ เราสามารถจัดเตรียมใบรับรอง CE ควบคู่ไปกับบันทึกการทดสอบที่เกี่ยวข้องเพื่อตอบสนองความต้องการเฉพาะของโครงการ ข้อมูลประจำตัวเหล่านี้ช่วยให้ผู้เชี่ยวชาญด้านการจัดซื้อมีหลักฐานที่ตรวจสอบได้สำหรับการประเมินผู้ขาย การลงนามโครงการ และกิจกรรมการจัดหาข้ามพรมแดน
ที่ Usune ระบบการจัดการคุณภาพของเราควบคุมทุกขั้นตอนของการผลิต ตั้งแต่วัสดุตัวเครื่องและบัสบาร์ทองแดงไปจนถึงส่วนประกอบไฟฟ้า สายไฟรอง และแผงสวิตช์ที่ประกอบในขั้นสุดท้าย ชิ้นส่วนทั้งหมดได้รับการจัดหาและติดตั้งโดยปฏิบัติตามแบบวิศวกรรมและข้อกำหนดทางเทคนิคที่ได้รับอนุมัติอย่างเคร่งครัด ก่อนที่อุปกรณ์ใดๆ จะออกจากโรงงานของเรา อุปกรณ์นั้นจะต้องได้รับการตรวจสอบตามปกติและการทดสอบการทำงานอย่างครอบคลุม เราตรวจสอบความแม่นยำในการเดินสายไฟ การระบุส่วนประกอบ ความต่อเนื่องของสายดิน ความสมบูรณ์ของโครงสร้าง และการทำงานทางไฟฟ้าอย่างพิถีพิถัน โดยเทียบกับเอกสารประกอบของโครงการ แนวทางเชิงรุกนี้ช่วยป้องกันความท้าทายในการติดตั้งและทดสอบการใช้งานที่ไซต์ของลูกค้า นอกจากนี้ ทีมงาน Usune ของเรายังรักษารายละเอียดการผลิตและบันทึกการตรวจสอบเพื่อสนับสนุนการตรวจสอบคุณภาพและรับรองความสามารถในการติดตามโครงการได้อย่างสมบูรณ์
แผงสวิตช์กระจายแรงดันต่ำแบบถอนออกได้ Usune ของเราได้รับการติดตั้งที่โครงการ Cas-space Rocket Launch ซึ่งการจ่ายพลังงานแรงดันต่ำที่เชื่อถือได้สูงเป็นสิ่งสำคัญสำหรับทั้งโครงสร้างพื้นฐานของโรงงานและระบบไฟฟ้าที่รองรับ สำหรับโครงการวิศวกรรมขนาดใหญ่ที่มีโหลดไฟฟ้าหลายตัวและวงจรจำหน่ายที่หลากหลาย การออกแบบตู้แบบโมดูลาร์ของเราช่วยให้สามารถจัดเรียงกำลังไฟฟ้าขาเข้า สายป้อน และฟังก์ชันเสริมได้อย่างเหมาะสม สิ่งนี้ทำให้มั่นใจได้ว่าการตั้งค่าทั้งหมดจะสอดคล้องกับการออกแบบการจ่ายพลังงานเฉพาะของโครงการอย่างสมบูรณ์แบบ
ขนาดตู้สามารถกำหนดได้ตามแบบไฟฟ้า การเลือกส่วนประกอบ และสายเคเบิลที่ได้รับอนุมัติ ข้อกำหนดในการเข้าและเงื่อนไขการติดตั้งไซต์ Usune สามารถจัดเตรียมภาพวาดมิติที่สอดคล้องกันได้ การทบทวนทางวิศวกรรมก่อนการผลิต
Usune ดำเนินการตรวจสอบและทดสอบตามปกติก่อนจัดส่ง ขั้นตอนการทดสอบครอบคลุมถึงการประกอบตู้ การเชื่อมต่อไฟฟ้า การติดตั้งส่วนประกอบ การต่อสายดิน การเดินสายรอง และฟังก์ชันอื่นๆ ที่เกี่ยวข้อง
รายงานการทดสอบและเอกสารทางเทคนิคสามารถจัดทำได้ตามความต้องการของโครงการเพื่อช่วยเหลือลูกค้า ดำเนินการขั้นตอนการตรวจสอบ การติดตั้ง และการทดสอบเดินเครื่องให้เสร็จสิ้น
การกำหนดค่ามาตรฐานได้รับการจัดอันดับที่ 0.4kV โดยมีพิกัดกระแสไฟฟ้าสูงถึง 3150A การกำหนดค่าไฟฟ้าขั้นสุดท้าย ถูกกำหนดตามภาระของโครงการและแบบการออกแบบ
ใช่. Usune สามารถปรับแต่งการกำหนดค่าของตู้ได้ตามแผนผังไฟฟ้า ปริมาณวงจร และส่วนประกอบ การเลือก ทิศทางการเข้าสายเคเบิล ขนาดตู้ และข้อกำหนดอื่นๆ ของโครงการ
ระบบสามารถรองรับการกำหนดค่าเซอร์กิตเบรกเกอร์ที่แตกต่างกันได้ เซอร์กิตเบรกเกอร์อเนกประสงค์ เช่น Emax, MT, สามารถเลือกซีรีส์ 3WN, AH และ ME ตามการออกแบบที่ได้รับอนุมัติ
ใช่. การกำหนดค่าการควบคุมมอเตอร์สามารถจัดเรียงได้โดยใช้ขนาดลิ้นชักที่แตกต่างกันและเซอร์กิตเบรกเกอร์หรือฟิวส์ที่เหมาะสม โหลดสวิตช์ตามความจุของมอเตอร์และข้อกำหนดในการป้องกัน
บัสบาร์หลักและสาขาใช้ทองแดงด้วยไฟฟ้า ส่วนบัสบาร์ที่เกี่ยวข้องสามารถจัดเตรียมสารหน่วงไฟได้ ฉนวนและปลอกป้องกันความร้อนหด
Usune สามารถจัดเตรียมข้อกำหนดทางเทคนิค เขียนแบบทางไฟฟ้า เขียนแบบมิติ รายงานผลการทดสอบ และอื่นๆ ที่เกี่ยวข้อง เอกสารคุณภาพตามข้อกำหนดของโครงการ
โดยทั่วไประยะเวลารอคอยสินค้ามาตรฐานคือ 15–20 วัน ขึ้นอยู่กับการกำหนดค่า ปริมาณ และข้อกำหนดของโครงการ
