ตู้สวิตช์เกียร์ชนิดลิ้นชักแรงดันต่ำ

ออกแบบมาสำหรับระบบ AC 50–60Hz ที่มีแรงดันไฟฟ้าใช้งานสูงสุด 660V ตู้สวิตช์เกียร์ประเภทลิ้นชักแรงดันต่ำ สามารถกำหนดค่าสำหรับการกระจายกำลัง การควบคุมมอเตอร์ และการชดเชยตัวประกอบกำลัง มันเหมาะสำหรับ โรงงานอุตสาหกรรม, โรงไฟฟ้า, โครงการปิโตรเคมี, โครงสร้างพื้นฐานด้านการคมนาคมขนส่ง, อาคารพาณิชย์, และระบบไฟฟ้าแรงต่ำอื่นๆ

เหตุใดการออกแบบลิ้นชักจึงมีความสำคัญ

ในตู้จำหน่ายแบบคงที่ทั่วไป วงจรไฟฟ้าจะขึ้นอยู่กับตู้โดยรวมค่อนข้างมาก การจัดการ เมื่อสิ่งอำนวยความสะดวกมีโหลดอิสระจำนวนมาก สิ่งนี้สามารถสร้างการจัดการวงจรและอนาคตได้ การปรับเปลี่ยนที่ซับซ้อนมากขึ้น

การกำหนดค่าแบบลิ้นชักแบ่งฟังก์ชันทางไฟฟ้าออกเป็นแต่ละยูนิต แต่ละลิ้นชักสามารถสอดคล้องกับก ตัวป้อนเฉพาะ มอเตอร์ หรือโหลดไฟฟ้า ทำให้สามารถจัดระเบียบตู้โดยรวมตามความเป็นจริงได้ โครงสร้างการกระจายสินค้า

สำหรับโรงงานและโรงงานขนาดใหญ่ หมายความว่าสามารถวางแผนสวิตช์เกียร์ให้เหมาะกับโหลดทางไฟฟ้าแทนได้ เพียงประมาณขนาดตู้ทางกายภาพ

การจัดการแบบวงจรต่อวงจร

โครงสร้างลิ้นชักช่วยให้สามารถกำหนดวงจรต่างๆ เพื่อแยกหน่วยการทำงานได้

ตัวอย่างเช่น โรงงานผลิตอาจมีวงจรอิสระสำหรับมอเตอร์สายพานลำเลียง ปั๊ม พัดลม และอุปกรณ์เสริม เครื่องจักร แสงสว่าง และการกระจายพลังงานทั่วไป วงจรเหล่านี้สามารถจัดเรียงได้ตามแต่ละบุคคล ข้อกำหนดทางไฟฟ้า

โครงสร้างนี้ช่วยให้ผู้ปฏิบัติงานระบุความสัมพันธ์ระหว่างแต่ละวงจรและอุปกรณ์ที่เชื่อมต่อซึ่งก็คือ มีคุณค่าอย่างยิ่งในห้องไฟฟ้าขนาดใหญ่ที่มีเครื่องป้อนขาออกจำนวนมาก

โหลดต่างกัน ลิ้นชักต่างกัน

ไม่ใช่ทุกโหลดไฟฟ้าจะมีความต้องการพลังงานเท่ากัน มอเตอร์เสริมขนาดเล็กและมอเตอร์ผลิตกำลังสูง อาจต้องมีการจัดเตรียมการสลับและการป้องกันที่แตกต่างกัน

ตู้สวิตช์เกียร์ชนิดลิ้นชักแรงดันต่ำจึงสามารถใช้ลิ้นชักขนาดใหญ่และเล็กสำหรับวงจรที่แตกต่างกัน ข้อกำหนด การกำหนดค่าลิ้นชักสามารถกำหนดได้ตามพิกัดมอเตอร์ ความจุตัวป้อน และจำนวน ของวงจรภายในโครงการ

ช่วยให้วิศวกรไฟฟ้ามีอิสระมากขึ้นในการเตรียมเค้าโครงตู้

องค์การวงจรมอเตอร์

สำหรับโรงงานอุตสาหกรรม การควบคุมมอเตอร์สามารถอธิบายสัดส่วนที่สำคัญของไฟฟ้าแรงดันต่ำได้ ระบบ

การกำหนดค่า MCC ประกอบด้วยลิ้นชักขนาดใหญ่และขนาดเล็ก โดยอุปกรณ์สวิตชิ่งหลักของแต่ละวงจรจะใช้ เซอร์กิตเบรกเกอร์กรณีแม่พิมพ์ที่มีความจุทำลายสูงหรือสวิตช์โหลดแบบหมุนพร้อมฟิวส์

การจัดเรียงนี้สามารถนำไปใช้กับวงจรที่ให้บริการปั๊ม คอมเพรสเซอร์ พัดลม สายพานลำเลียง เครื่องจักรในการผลิต และ อุปกรณ์ขับเคลื่อนด้วยมอเตอร์อื่นๆ

การแยกวงจรมอเตอร์เหล่านี้ออกเป็นหน่วยการทำงานเฉพาะยังช่วยลดความซับซ้อนของความสัมพันธ์ทางไฟฟ้าอีกด้วย ระหว่างมอเตอร์แต่ละตัวกับตัวป้อนที่เกี่ยวข้อง

การจัดกระจายอำนาจ

ตู้ศูนย์จำหน่ายไฟฟ้าใช้ในกรณีที่ต้องแบ่งพลังงานไฟฟ้าขาเข้าออกเป็นหลายส่วน วงจรปลายน้ำ

การกำหนดค่า PC สามารถรองรับเซอร์กิตเบรกเกอร์ซีรีส์ Emax, MT, 3WN, AH และ ME ได้ ขึ้นอยู่กับการอนุมัติ การออกแบบไฟฟ้า

การเลือกควรพิจารณาพิกัดกระแส ความจุไฟฟ้าลัดวงจร คุณลักษณะตัวป้อน การประสานงานการป้องกัน และข้อกำหนดของอุปกรณ์ที่เชื่อมต่อ

การจัดการพลังงานปฏิกิริยา

ระบบอุตสาหกรรมที่มีมอเตอร์หนักสามารถสร้างความต้องการพลังงานไฟฟ้ารีแอกทีฟได้อย่างมีนัยสำคัญ สำหรับการติดตั้งดังกล่าวจะต้องใช้ตัวประกอบกำลัง การชดเชยอาจเป็นส่วนหนึ่งของการออกแบบระบบไฟฟ้าแรงดันต่ำ

ตู้ชดเชยสามารถกำหนดค่าสำหรับการชดเชยตัวประกอบกำลังแบบแมนนวล อัตโนมัติ หรือระยะไกล

การกำหนดค่าสามารถกำหนดได้ตามลักษณะโหลดของลูกค้าและการจัดการทางไฟฟ้า ข้อกำหนดแทนที่จะใช้การจัดการค่าตอบแทนเดียวกันสำหรับทุกโครงการ

มันพอดีตรงไหน

อุปกรณ์นี้สามารถปรับให้เข้ากับระบบไฟฟ้าที่มีโครงสร้างโหลดต่างกันได้

สิ่งอำนวยความสะดวกการผลิต

โรงงานที่มีสายการผลิตหลายสายการผลิตสามารถใช้ลิ้นชักแยกสำหรับมอเตอร์ อุปกรณ์เสริม และทั่วไปได้ วงจรไฟฟ้า

โรงงานปิโตรเคมี

ปั๊ม คอมเพรสเซอร์ พัดลม และอุปกรณ์กระบวนการอื่นๆ สามารถจัดเตรียมได้ผ่านวงจรควบคุมมอเตอร์เฉพาะ

เหล็กและโลหะผสม

โรงงานผลิตขนาดใหญ่สามารถใช้การกระจายแรงดันไฟฟ้าต่ำแบบรวมศูนย์สำหรับอุปกรณ์และมอเตอร์กำลังสูงหลายตัว เครื่องให้อาหาร

โครงสร้างพื้นฐานด้านการขนส่ง

สิ่งอำนวยความสะดวกทางรถไฟ อาคารผู้โดยสาร และโครงสร้างพื้นฐานสนับสนุนสามารถใช้ตู้สำหรับการกระจายพลังงานของอุปกรณ์และ ระบบไฟฟ้าเสริม

อาคารสูง

อาคารพาณิชย์และที่อยู่อาศัยสามารถจัดระเบียบเครื่องป้อนแรงดันต่ำได้หลายเครื่องภายในการกระจายแบบรวมศูนย์ ระบบ

สิ่งอำนวยความสะดวกด้านพลังงาน

โรงไฟฟ้าและโครงการพลังงานสามารถกำหนดค่าฟังก์ชันการกระจาย การควบคุมมอเตอร์ และการชดเชยได้ตามนั้น โหลดไฟฟ้าเสริม

ข้อมูลทางเทคนิค

สภาพแวดล้อมในการทำงาน

สภาพแวดล้อมการทำงานมาตรฐานควรมีอุณหภูมิแวดล้อมระหว่าง -5°C ถึง +40°C โดยมีค่าเฉลี่ย อุณหภูมิเกิน 24 ชั่วโมง ไม่เกิน +35°C

ที่อุณหภูมิแวดล้อมสูงสุด +40°C ความชื้นสัมพัทธ์ไม่ควรเกิน 50% ความชื้นที่สูงขึ้นอาจเป็นที่ยอมรับได้ ที่อุณหภูมิต่ำกว่า เช่น สูงถึง 90% ที่ +20°C ควรพิจารณาความแปรผันของอุณหภูมิเนื่องจากการควบแน่น อาจเกิดขึ้นได้

ระดับความสูงมาตรฐานคือ ≤2000m

ในระหว่างการขนส่งและการเก็บรักษา อุปกรณ์สามารถทนต่ออุณหภูมิตั้งแต่ -25°C ถึง +55°C ได้ในระยะสั้น สัมผัสได้ถึง +70°C เป็นระยะเวลาไม่เกิน 24 ชั่วโมง

การใช้งานพิเศษ รวมถึงแท่นขุดเจาะน้ำมันนอกชายฝั่งและโรงไฟฟ้านิวเคลียร์ จำเป็นต้องมีทางเทคนิคแยกต่างหาก การประเมินและข้อตกลงระหว่างผู้ผลิตและผู้ใช้ขั้นสุดท้าย

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

โครงการปล่อยจรวด Cas-space เป็นข้อมูลอ้างอิงทางวิศวกรรมสำหรับอุปกรณ์ไฟฟ้าของ Usune

โครงสร้างพื้นฐานการปล่อยจรวดประกอบด้วยโหลดไฟฟ้าที่รองรับต่างๆ รวมถึงระบบอุปกรณ์ อุปกรณ์เสริม สิ่งอำนวยความสะดวกและบริการโครงสร้างพื้นฐาน สิ่งอำนวยความสะดวกดังกล่าวจำเป็นต้องมีการจัดระเบียบวงจรที่ชัดเจนและเชื่อถือได้ จำหน่ายไฟฟ้าเพื่อรองรับพื้นที่ปฏิบัติการต่างๆ

อุปกรณ์ Usune ถูกนำมาใช้เป็นส่วนหนึ่งของระบบไฟฟ้าของโครงการ ซึ่งให้ประสบการณ์จริงในการจัดหา สวิตช์เกียร์สำหรับโครงสร้างพื้นฐานเฉพาะ

โครงการนี้ยังแสดงให้เห็นถึงความสำคัญของการปรับการกำหนดค่าตู้ให้เข้ากับสถาปัตยกรรมทางไฟฟ้าที่เกิดขึ้นจริง ของสิ่งอำนวยความสะดวกแทนที่จะอาศัยการจัดเครื่องแบบเดียวกัน

คุณภาพและการปฏิบัติตามข้อกำหนด

ระบบการผลิตและการจัดการของ Usune ได้รับการสนับสนุนโดย ISO 9001, ISO 14001 และ ISO 45001

อุปกรณ์นี้ผลิตขึ้นตามข้อกำหนด IEC และ GB ที่เกี่ยวข้อง รวมถึง GB 7251.1, JB/T 9961 และ ข้อกำหนดระหว่างประเทศที่เกี่ยวข้องสำหรับชุดสวิตช์เกียร์แรงดันต่ำและชุดควบคุม

ก่อนจัดส่ง ตู้สำเร็จรูปจะต้องผ่านการตรวจสอบโรงงานและการทดสอบตามปกติ รายงานการทดสอบที่เกี่ยวข้องและ สามารถจัดเตรียมเอกสารทางเทคนิคได้ตามความต้องการของโครงการ

การกำหนดค่าก่อนซื้อ

สำหรับทีมจัดซื้อ ขั้นตอนที่สำคัญที่สุดคือการยืนยันการกำหนดค่าทางไฟฟ้าก่อนการผลิต

ควรเลือกตู้สวิตช์เกียร์ชนิดลิ้นชักแรงดันต่ำตามรายการโหลดจริง แทนที่จะเลือกเพียงอย่างเดียว แรงดันไฟฟ้าของตู้

Usune แนะนำให้ยืนยัน:

การให้รายละเอียดเหล่านี้ในระหว่างขั้นตอนการเสนอราคาช่วยให้ Usune สามารถเตรียมการกำหนดค่าที่ตรงกับ ระบบไฟฟ้าจริงของลูกค้า

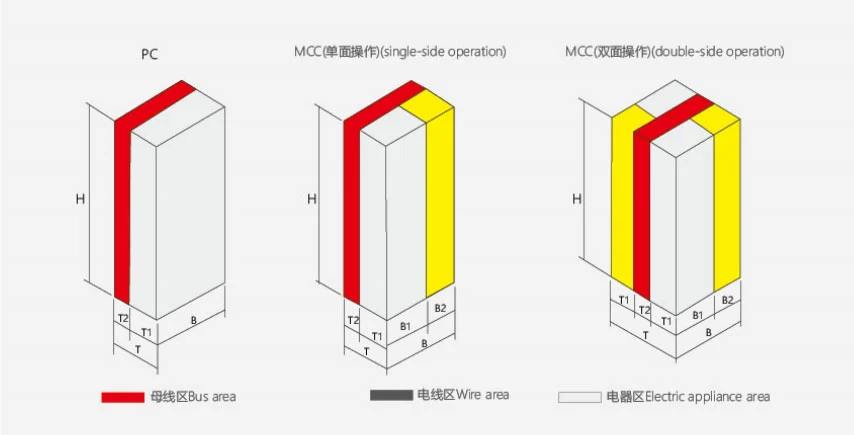

มิติภายนอกของผลิตภัณฑ์

ตู้ศูนย์กระจายพลังงาน (PC)

B ตู้ศูนย์ควบคุมมอเตอร์ (MCC)

โรงงานผลิต

ตู้ประกอบที่โรงงานโดยใช้โครงสร้างตู้และส่วนประกอบการทำงานที่ได้มาตรฐาน

กระบวนการผลิตครอบคลุมถึงการตรวจสอบส่วนประกอบ การประกอบโครงสร้าง การติดตั้งลิ้นชัก การเดินสายไฟฟ้า การตรวจสอบหน่วยการทำงาน และการทดสอบตามปกติ

กระบวนการประกอบจากโรงงานนี้ช่วยให้สามารถตรวจสอบการกำหนดค่าตู้ขั้นสุดท้ายกับที่ได้รับอนุมัติได้ ข้อกำหนดทางเทคนิคก่อนจัดส่ง

คำถามที่พบบ่อย

ตู้สามารถรองรับแรงดันไฟฟ้าได้เท่าไร?

อุปกรณ์นี้ได้รับการออกแบบสำหรับระบบ AC ที่มีแรงดันไฟฟ้าใช้งานพิกัด 660V และต่ำกว่า

เหตุใดจึงใช้การกำหนดค่าแบบลิ้นชัก

การจัดเรียงลิ้นชักช่วยให้สามารถจัดระเบียบวงจรไฟฟ้าแต่ละวงจรเป็นหน่วยการทำงานแยกกัน ซึ่งสามารถทำได้ ทำให้ระบบการกระจายสินค้าขนาดใหญ่ง่ายต่อการจัดการและกำหนดค่า

ลิ้นชักใหญ่และเล็กใช้รวมกันได้หรือไม่?

ใช่. การกำหนดค่า MCC สามารถใช้ลิ้นชักทั้งขนาดใหญ่และขนาดเล็กตามความจุของมอเตอร์และข้อกำหนดของวงจร

อุปกรณ์ใดบ้างที่สามารถติดตั้งในตู้ PC ได้?

การกำหนดค่า PC สามารถใช้เซอร์กิตเบรกเกอร์ซีรีส์ Emax, MT, 3WN, AH และ ME ตามโครงการที่ได้รับอนุมัติ การออกแบบ

เหมาะกับการควบคุมมอเตอร์หรือไม่?

ใช่. ส่วน MCC ได้รับการออกแบบมาเป็นพิเศษสำหรับวงจรมอเตอร์หลายวงจรและสามารถกำหนดค่าได้ด้วยลิ้นชักที่แตกต่างกัน ขนาด

รองรับการชดเชยตัวประกอบกำลังหรือไม่

ใช่. สามารถกำหนดค่าฟังก์ชันการชดเชยแบบแมนนวล อัตโนมัติ และระยะไกลได้ตามความต้องการของโครงการ

Usune มีใบรับรองอะไรบ้าง?

Usune ดำเนินงานภายใต้ระบบการจัดการ ISO 9001, ISO 14001 และ ISO 45001 สินค้าได้รับการผลิตตาม มาตรฐาน IEC และ GB ที่บังคับใช้ พร้อมใบรับรอง CE สำหรับการกำหนดค่าที่เกี่ยวข้อง

Usune สามารถปรับแต่งตู้ได้หรือไม่?

ใช่. ปริมาณลิ้นชัก การจัดเรียงวงจร การเลือกเบรกเกอร์ การกำหนดค่า MCC และฟังก์ชันการชดเชยสามารถทำได้ กำหนดตามความต้องการทางไฟฟ้าของลูกค้า

ข้อมูลใดที่ควรระบุสำหรับใบเสนอราคา?

ข้อมูลที่เป็นประโยชน์มากที่สุด ได้แก่ แรงดันไฟฟ้าของระบบ กระแสขาเข้า จำนวนตัวป้อน ปริมาณมอเตอร์และพิกัด ระดับไฟฟ้าลัดวงจร ข้อกำหนดการชดเชย สภาพแวดล้อมการติดตั้ง และแผนภาพไฟฟ้าเส้นเดียว

สนับสนุนโครงการอุซุเนะ

Usune นำเสนอสวิตช์เกียร์แรงดันต่ำสำหรับระบบไฟฟ้าที่จำเป็นต้องจัดระเบียบวงจรไฟฟ้าหลายวงจร ภายในตู้รวมศูนย์

สำหรับลูกค้าที่จัดหาตู้สวิตช์เกียร์แบบลิ้นชักแรงดันต่ำ Usune สามารถประเมินโหลดทางไฟฟ้าได้ โครงสร้าง เลือกการกำหนดค่าลิ้นชักที่เหมาะสม ประสานงานการเลือกส่วนประกอบ ประกอบโรงงานให้เสร็จสมบูรณ์ และ การทดสอบและจัดทำเอกสารทางเทคนิคสำหรับการส่งมอบโครงการ
