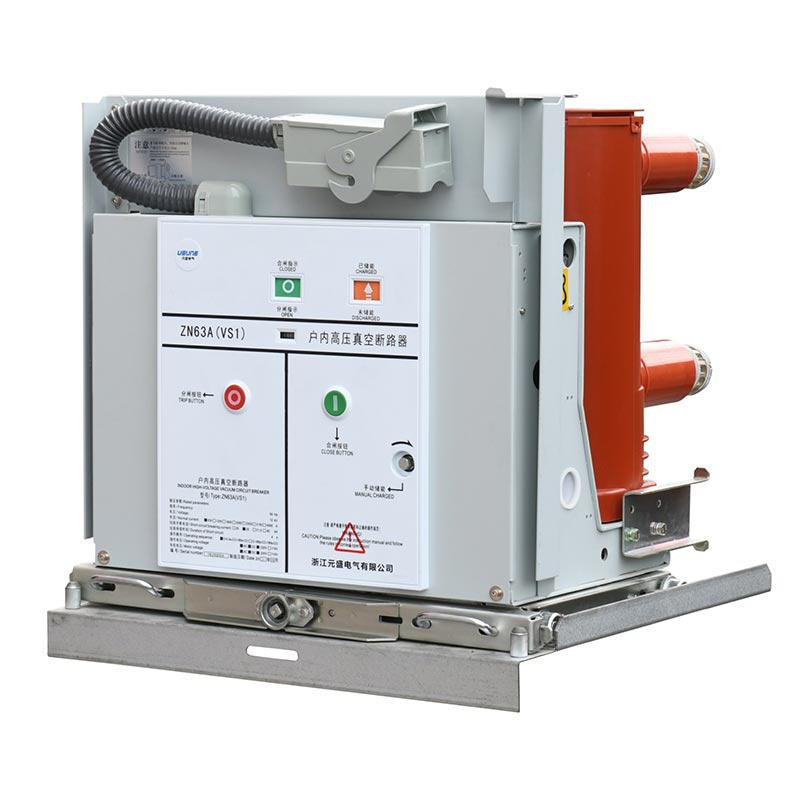

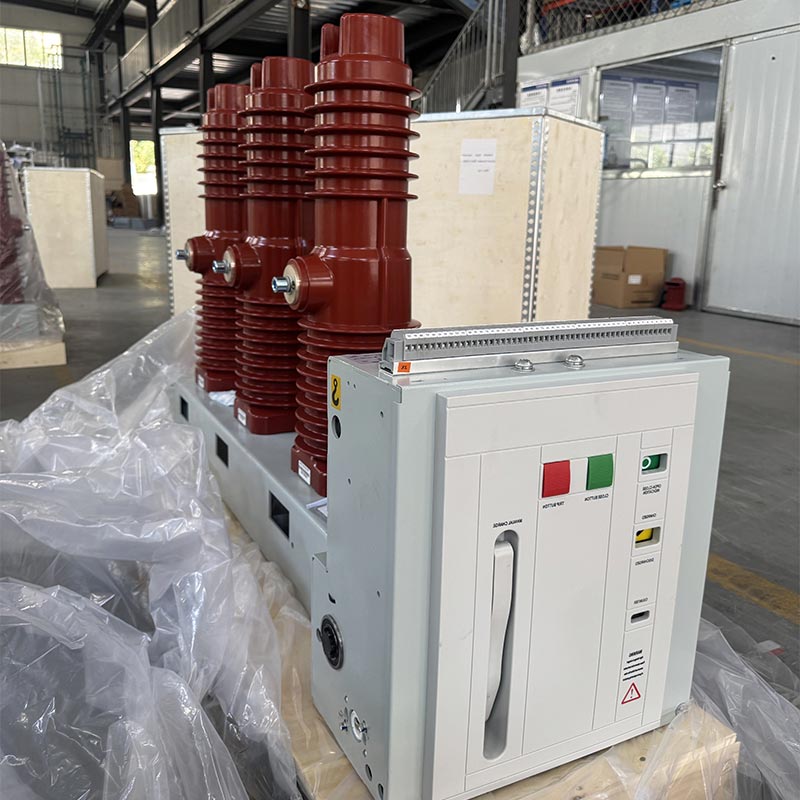

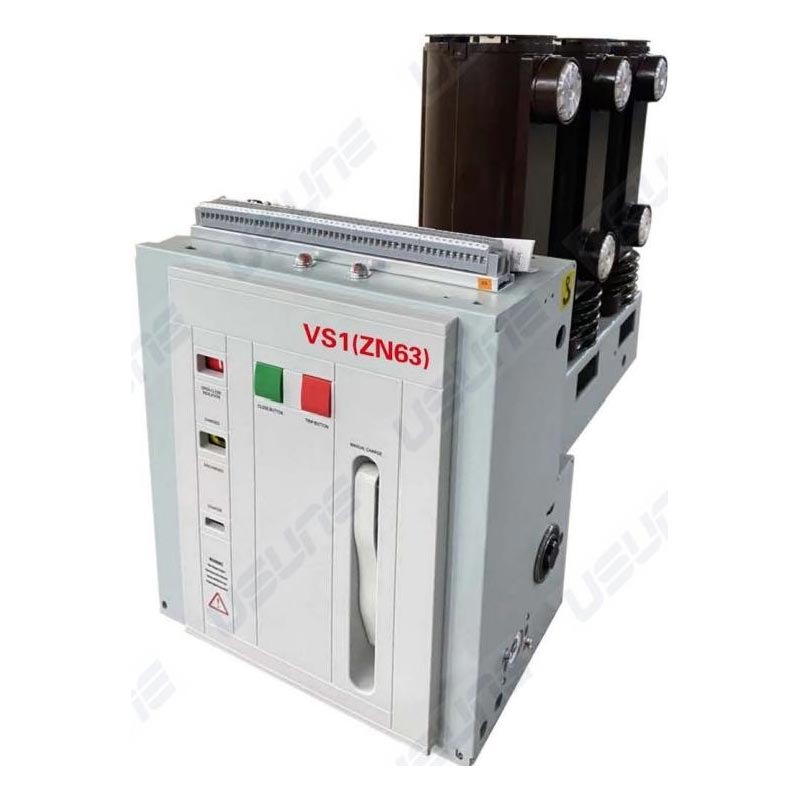

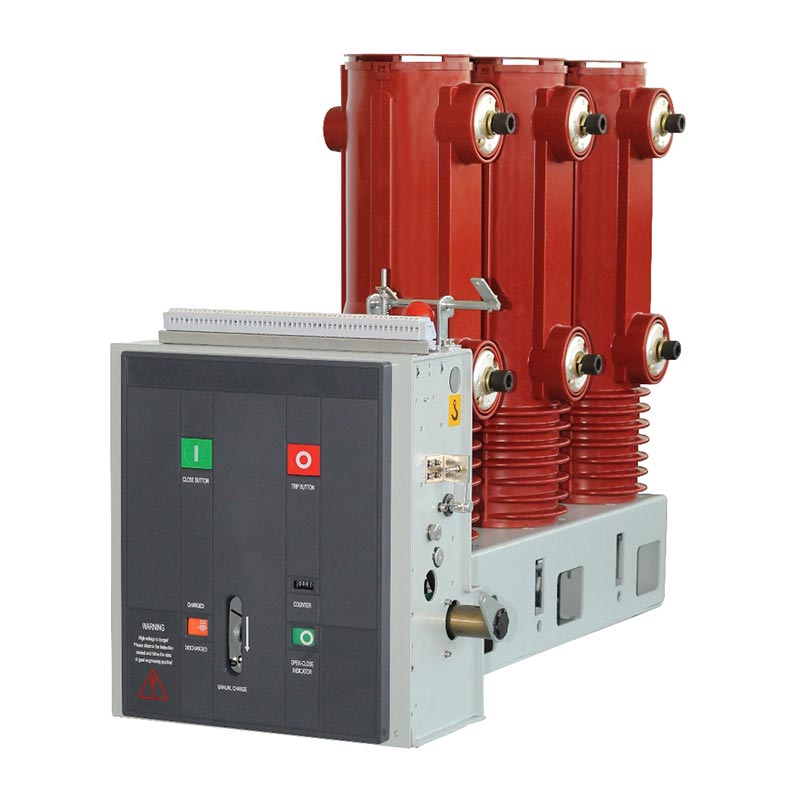

เบรกเกอร์สุญญากาศในร่มแบบติดตั้งด้านข้าง

เซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารแบบติดตั้งด้านข้าง Usune เป็นสวิตช์เกียร์ไฟฟ้าแรงสูงคงที่ซึ่งส่วนใหญ่ใช้ในการยึดอยู่กับที่ สวิตช์เกียร์ สามารถใช้ได้อย่างอิสระหรือรวมเข้ากับระบบจ่ายไฟเครือข่ายแบบวงแหวน, หม้อแปลงชนิดกล่อง, และระบบจ่ายไฟที่ไม่ได้มาตรฐานต่างๆ ข้อได้เปรียบหลักอยู่ที่เทคโนโลยีการดับอาร์กแบบสุญญากาศ หลีกเลี่ยงมลภาวะและความเสียหายที่เกิดจากสารดับเพลิงแบบดั้งเดิม ปรับปรุงแหล่งจ่ายไฟได้อย่างมีประสิทธิภาพ ความปลอดภัยและความมั่นคง ผลิตภัณฑ์นี้ได้รับการพัฒนาและผลิตโดยโรงงานของ Usune อย่างเป็นอิสระโดยมีความสมบูรณ์ กระบวนการผลิตและการควบคุมคุณภาพอย่างเข้มงวดทำให้การดำเนินงานมีเสถียรภาพและเชื่อถือได้ภายใต้ความซับซ้อนต่างๆ เงื่อนไข

มาตรฐานและอำนาจหน้าที่ของผลิตภัณฑ์ เพื่อให้มั่นใจในความน่าเชื่อถือและการปฏิบัติตามข้อกำหนดของผลิตภัณฑ์ เครื่องดูดฝุ่นภายในอาคารแบบติดตั้งด้านข้าง Usune เซอร์กิตเบรกเกอร์ปฏิบัติตามมาตรฐานภายในประเทศและระหว่างประเทศที่เชื่อถือได้อย่างเคร่งครัด รวมถึง GB/T1984-2014 "สูง เบรกเกอร์วงจรแรงดันไฟฟ้า", JB3855-1996 "3.6~40.5KV เบรกเกอร์วงจรสุญญากาศไฟฟ้าแรงสูงในร่ม" และ DL/T403-2000 "เงื่อนไขทางเทคนิคในการสั่งซื้อเซอร์กิตเบรกเกอร์สุญญากาศ 12~40.5KV" และเป็นไปตามข้อกำหนดที่เกี่ยวข้องของ IEC62271-100:2008. ผลิตภัณฑ์แต่ละชิ้นผ่านการตรวจสอบโรงงานอย่างเข้มงวดก่อนออกจากโรงงานและด้านเทคนิคทั้งหมด พารามิเตอร์ตรงตามข้อกำหนดการออกแบบ แสดงให้เห็นถึงความมุ่งมั่นของ Usune ในด้านคุณภาพของผลิตภัณฑ์ และรับประกันการใช้งานอย่างปลอดภัย ผู้ใช้

สภาพแวดล้อมการทำงานและการบังคับใช้

เซอร์กิตเบรกเกอร์สุญญากาศในร่มแบบติดตั้งด้านข้างสามารถปรับให้เข้ากับสภาพแวดล้อมต่างๆ ได้สูงและเหมาะสำหรับ สภาพการทำงานภายในอาคารต่อไปนี้:

1. อุณหภูมิแวดล้อม: สูงสุด +40 ℃, ขั้นต่ำ -15 ℃
2. ความชื้นแวดล้อม: ความชื้นสัมพัทธ์เฉลี่ยรายวัน ≤95%, ค่าเฉลี่ยรายเดือน ≤90%; ความดันไอเฉลี่ยรายวัน ≤22×10⁻³MPa เฉลี่ยรายเดือน ≤1.8×10⁻³MPa
3. ระดับความสูง: ไม่เกิน 1,000 ม
4. ความรุนแรงของแผ่นดินไหว : ไม่เกิน 8 องศา
5. สภาพแวดล้อมในบรรยากาศ: ปราศจากฝุ่น ควัน ก๊าซ ไอระเหย หรือสเปรย์เกลือที่มีฤทธิ์กัดกร่อนและไวไฟ มลภาวะ

หมายเหตุ: หากสภาพแวดล้อมการทำงานจริงเกินข้อกำหนดปกติข้างต้น โปรดปรึกษากับ ผู้ผลิตมืออาชีพ Usune เพื่อปรับแต่งโซลูชันผลิตภัณฑ์ที่เหมาะสม

โครงสร้างและหน้าที่

1. โครงสร้างโดยรวม

เบรกเกอร์สุญญากาศในร่มแบบติดตั้งด้านข้างใช้การจัดเรียงกลไกการทำงานและกลไกการทำงานจากด้านหน้าไปด้านหลัง ห้องดับเพลิงส่วนโค้ง วงจรนำไฟฟ้าหลักเป็นแบบติดตั้งบนพื้นแบบสามเฟส เครื่องขัดขวางสูญญากาศ ถูกติดตั้งตามยาวภายในกระบอกฉนวนท่อที่ทำโดยใช้กระบวนการ APG ของอีพอกซีเรซิน นี้ ให้ประสิทธิภาพการป้องกันการคืบคลานที่ดีเยี่ยม ลดการสะสมของฝุ่นบนพื้นผิวตัวขัดขวางได้อย่างมาก ป้องกันไม่ให้ปัจจัยภายนอกส่งผลกระทบต่อการดำเนินงาน และรับประกันประสิทธิภาพของฉนวนสูงแม้ในที่ชื้นและ สภาพแวดล้อมที่มีมลพิษอย่างหนัก

2. โครงสร้างกลไกการทำงาน

กลไกการทำงานเป็นกลไกที่ทำงานด้วยสปริงระนาบ ซึ่งรองรับการเก็บพลังงานด้วยมือและไฟฟ้า ที่ มีการติดตั้งมอเตอร์ควบคุมไว้ที่ตู้ด้านหน้าของผู้ขัดขวาง ตู้แบ่งออกเป็นห้าชุด ช่องว่างโดยพาร์ติชั่นกลางสี่พาร์ติชั่น เป็นที่กักเก็บพลังงาน การส่งผ่าน การสะดุด และส่วนประกอบบัฟเฟอร์ ตามลำดับ ผลิตภัณฑ์นี้รวมตัวขัดขวางและกลไกการทำงานไว้ในการออกแบบเดียวเพื่อให้มั่นใจได้ในระดับสูง ระดับการจับคู่ระหว่างประสิทธิภาพการทำงานของกลไกกับการเปิดและปิดของผู้ขัดขวาง ข้อกำหนด ซึ่งจะช่วยลดขั้นตอนระหว่างกลางที่ไม่จำเป็น ลดการใช้พลังงานและเสียงรบกวน และปรับปรุงให้ดีขึ้น ความน่าเชื่อถือในการดำเนินงาน

ข้อมูลจำเพาะหลักและพารามิเตอร์ทางเทคนิค

การติดตั้งและการว่าจ้าง

1. ตรวจสอบความเสียหายของเบรกเกอร์ หากเสียหายให้หยุดใช้ทันที
2. ขจัดสิ่งปนเปื้อน (โดยเฉพาะจากพื้นผิวฉนวน) สารปนเปื้อนที่เกิดขึ้นระหว่างการขนส่งหรือ การจัดเก็บอาจส่งผลต่อประสิทธิภาพของฉนวนของผลิตภัณฑ์
3. ใช้งานเซอร์กิตเบรกเกอร์ด้วยตนเองเพื่อกักเก็บพลังงานและดำเนินการปิด/เปิดตามที่ต้องการ สังเกตสถานะการเก็บพลังงานและตัวแสดงตำแหน่งปิด/เปิดเป็นปกติหรือไม่
4. ใช้งานเซอร์กิตเบรกเกอร์เพื่อกักเก็บพลังงานและดำเนินการปิด/เปิดโดยใช้กำลังไฟในการทำงาน อุปทานตรวจสอบว่าสถานะการจัดเก็บพลังงานและตัวบ่งชี้ตำแหน่งเป็นปกติหรือไม่
5. การทำงานของเซอร์กิตเบรกเกอร์แบบรถเข็นขนาดเล็ก: ใส่ที่จับดันเข้าไปในรูดัน หมุนตามเข็มนาฬิกาเพื่อ เลื่อนไปข้างหน้าและทวนเข็มนาฬิกาเพื่อถอยกลับ โดยมีจังหวะการกดรวม 300±3 มม. ในตำแหน่งเปิดให้เคลื่อนย้ายอย่างนุ่มนวล ไปยังตำแหน่งทำงานหรือทดสอบโดยหมุนที่จับ 30 ครั้งด้วยความเร็วปานกลางจนได้ยินเสียง "คลิก" ระบุว่าอยู่ในตำแหน่ง (อย่าใช้แรงมากเกินไปเพื่อหลีกเลี่ยงไม่ให้กลไกการกดเสียหาย) ขณะนี้ ไฟแสดงตำแหน่งที่เกี่ยวข้อง (S8, S9) จะถูกเปิดใช้งาน

หมายเหตุ: เมื่อใช้อุปกรณ์ที่เชื่อมต่อกันแบบปิด จะต้องเชื่อมต่อแหล่งจ่ายไฟของวงจรที่เชื่อมต่อกันเพื่อปลดล็อค ก่อนปิด; เมื่อแกะออกจากบรรจุภัณฑ์ ให้ปฏิบัติตามข้อกำหนดในการบรรจุหีบห่อ โดยยกข้อศอกของเซอร์กิตเบรกเกอร์ เพื่อให้แน่ใจว่าแขนขาออกส่วนล่างอยู่ภายใต้ภาระ หลีกเลี่ยงการกระแทกและการสั่นสะเทือนอย่างรุนแรง ถอดอุปกรณ์ยกออกตาม ที่จำเป็นก่อนนำไปใส่ในตู้

กรณีศึกษาการใช้งานจริง

กรณี: สวนอุตสาหกรรมขนาดใหญ่ในจีนตอนใต้ได้ซื้อเซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารแบบติดตั้งด้านข้าง Usune จำนวน 50 เครื่อง (รุ่น VS1-12/1250-25) สำหรับระบบจำหน่ายไฟฟ้าของโรงปฏิบัติงานการผลิต มีสายการผลิตหลายสายในอุทยานทำงาน สลับกันต้องเปลี่ยนไฟบ่อยครั้งและมีความน่าเชื่อถือสูงในการหยุดชะงักของกระแสไฟฟ้าลัดวงจร ตั้งแต่ การติดตั้งและการว่าจ้างในปี 2567 ผลิตภัณฑ์มีการทำงานอย่างเสถียรเป็นเวลา 12 เดือนติดต่อกันโดยไม่มีความล้มเหลว ปกป้องและควบคุมระบบไฟฟ้าอย่างมีประสิทธิภาพ ลดการหยุดทำงานของอุปกรณ์ และปรับปรุงอุทยาน ประสิทธิภาพการผลิต ในฐานะซัพพลายเออร์ในท้องถิ่นของจีน Usune ได้ให้คำแนะนำในการติดตั้งถึงสถานที่อย่างครบถ้วนและ บริการบำรุงรักษาหลังการขายจนได้รับคำชื่นชมจากลูกค้าอย่างสูง

คำถามที่พบบ่อย

คำถามที่ 1: จะเกิดอะไรขึ้นหากสภาพแวดล้อมการทำงานจริงของเซอร์กิตเบรกเกอร์เกินข้อกำหนดปกติ

A1: หากอุณหภูมิ ความชื้น ระดับความสูง ฯลฯ เกินข้อกำหนดปกติ โปรดติดต่อ ผู้ผลิต Usune ทันที ทีมงานด้านเทคนิคมืออาชีพจะดำเนินการสำรวจในสถานที่และปรับแต่ง โซลูชันผลิตภัณฑ์ที่ปรับให้เข้ากับสภาพแวดล้อมพิเศษเพื่อให้แน่ใจว่าเบรกเกอร์ทำงานได้อย่างเสถียรภายใต้พิเศษ เงื่อนไข ในฐานะซัพพลายเออร์ที่มีความรับผิดชอบ Usune มุ่งมั่นที่จะมอบโซลูชั่นเฉพาะบุคคลให้กับลูกค้าแต่ละราย

คำถามที่ 2: จะดูแลรักษาเซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารแบบติดตั้งด้านข้าง Usune เพื่อยืดอายุการใช้งานได้อย่างไร

A2: การบำรุงรักษาตามปกติมีสามประเด็นหลักๆ ประการแรก ทำความสะอาดพื้นผิวฉนวนเป็นประจำเพื่อป้องกันสิ่งสกปรก การสะสมจากผลกระทบต่อประสิทธิภาพของฉนวน ประการที่สอง ตรวจสอบสถานะการจัดเก็บพลังงานอย่างสม่ำเสมอ ไฟแสดงการเปิด/ปิด และสายไฟเพื่อให้แน่ใจว่าไม่มีการหลวมหรือความเสียหาย ประการที่สาม ดำเนินการด้วยตนเองและไฟฟ้า ทดสอบการทำงานทุกๆ 6 เดือนเพื่อตรวจสอบความยืดหยุ่นและความน่าเชื่อถือของกลไกการทำงาน นอกจากนี้ โรงงานจัดทำคู่มือการบำรุงรักษาโดยละเอียดและคำแนะนำหลังการขายเพื่อช่วยผู้ใช้ในการบำรุงรักษาผลิตภัณฑ์ ทางวิทยาศาสตร์
