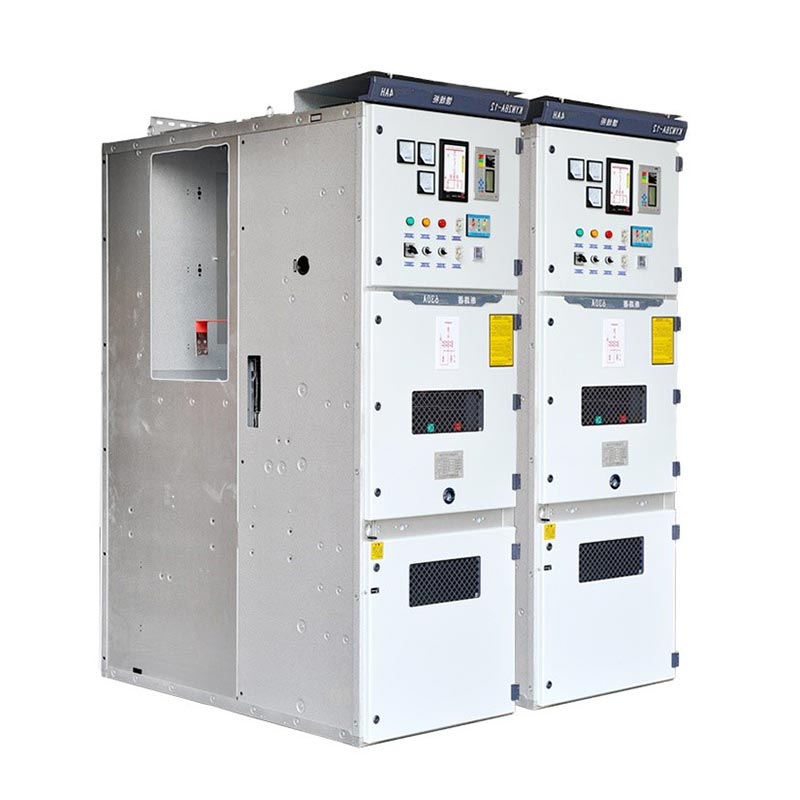

Kyn28 สวิตซ์เกียร์ 6kv

สวิตช์เกียร์ Usune Kyn28 6kV เป็นสวิตช์เกียร์แบบปิดหุ้มด้วยโลหะแบบถอดได้หุ้มเกราะ AC ภายในอาคาร เหมาะสำหรับ 3.6kV~12kV ระดับแรงดันไฟฟ้า ระบบไฟ AC สามเฟส 50/60Hz และเป็นอุปกรณ์ควบคุมและป้องกันหลักในระบบไฟฟ้า กระบวนการส่งและจำหน่าย พัฒนาและผลิตโดย Zhejiang Usune Electric โดยอิสระ สินค้า ผสมผสานแนวคิดการออกแบบขั้นสูงและกระบวนการผลิตที่ครบถ้วน สร้างความสมดุลระหว่างความปลอดภัย ความน่าเชื่อถือ และ การปฏิบัติจริง ตอบสนองความต้องการการกระจายพลังงานของระบบบัสบาร์เดี่ยวและระบบแบ่งส่วนบัสบาร์เดี่ยว เพื่อให้ได้ขนาดใหญ่ การประยุกต์ใช้ในอุตสาหกรรมพลังงาน โลหะ เคมี และการก่อสร้าง ทำให้เกิดความปลอดภัยและมีประสิทธิภาพ การทำงานของระบบไฟฟ้าทั่วโลกด้วยประสิทธิภาพที่มั่นคง

สวิตช์เกียร์แรงดันต่ำ

สวิตช์เกียร์แรงดันปานกลาง

พารามิเตอร์ทางเทคนิคหลัก

การออกแบบโครงสร้างและคุณสมบัติหลัก

1. การออกแบบโมดูลาร์แบบถอดได้

มีการติดตั้งส่วนประกอบหลักสวิตช์เกียร์ Kyn28 6kV ซึ่งเป็นเซอร์กิตเบรกเกอร์สุญญากาศ (เข้ากันได้กับ VS1, VD4 ฯลฯ) บนรถเข็นเคลื่อนที่ สำหรับการบำรุงรักษา การทดสอบ หรือการเปลี่ยนตามปกติ จำเป็นต้องใช้เฉพาะรถเข็นเซอร์กิตเบรกเกอร์เท่านั้น ถอดออกเพื่อใช้งานโดยไม่จำเป็นต้องตัดพลังงานทั้งตู้ ช่วยลดระยะเวลาการบำรุงรักษาลงอย่างมาก และลดผลกระทบจากไฟฟ้าดับ รถเข็นเป็นแบบสากลและสามารถเปลี่ยนได้อย่างรวดเร็ว ซึ่งเป็นการปรับปรุงระบบ ประสิทธิภาพการดำเนินงานและการบำรุงรักษา

2. โครงสร้างแบ่งส่วนหุ้มด้วยโลหะ

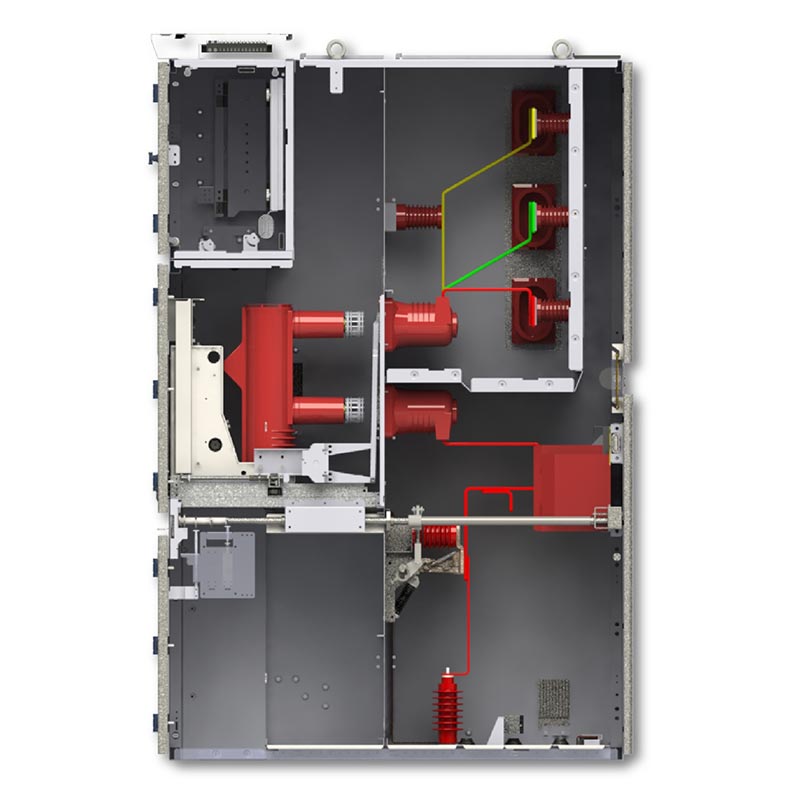

ตู้สวิตช์เกียร์ Kyn28 6kV แบ่งออกเป็นสี่ช่องแยกกันด้วยฉากกั้นโลหะ: บัสบาร์ ช่องเบรกเกอร์ ช่องเก็บสายไฟ และช่องแผงหน้าปัดแรงดันต่ำ แต่ละ ส่วนประกอบที่มีกระแสไฟฟ้าของช่องแยกออกจากกันโดยสิ้นเชิง ป้องกันการแพร่กระจายของเฟสต่อเฟสและได้อย่างมีประสิทธิภาพ ความผิดพลาดจากการลัดวงจรระหว่างเฟสถึงกราวด์ หลีกเลี่ยงความล้มเหลวแบบเรียงซ้อน ลดความเสี่ยงของไฟฟ้าช็อตในระหว่าง การบำรุงรักษาและเพิ่มความปลอดภัยในการปฏิบัติงานของอุปกรณ์

3. การป้องกันการเชื่อมต่อแบบห้าการป้องกันที่ครอบคลุม

ติดตั้งระบบอินเตอร์ล็อคป้องกันห้าคู่แบบกลไก + ไฟฟ้า ช่วยลดการทำงานผิดพลาดที่ตัวมัน แหล่งที่มา:

- ป้องกันการเปิดหรือปิดเบรกเกอร์โดยไม่ตั้งใจ

- ป้องกันการดัน/ถอดรถเข็นเซอร์กิตเบรกเกอร์ขณะโหลด

- ป้องกันการปิดสวิตช์กราวด์ขณะเปิดเครื่อง

- ป้องกันการจ่ายไฟโดยไม่ตั้งใจเมื่อปิดสวิตช์กราวด์

- ป้องกันการเข้าไปในช่องที่มีพลังงานโดยไม่ได้ตั้งใจ

4. กะทัดรัด มีประสิทธิภาพ และขยายได้อย่างง่ายดาย

ตัวตู้มีโครงสร้างที่กะทัดรัดช่วยประหยัดพื้นที่ในการติดตั้ง การออกแบบแบบโมดูลาร์ทำให้สามารถผสมผสานได้อย่างยืดหยุ่น และการขยายประเภทตู้เพื่อรองรับความต้องการขยายระบบจำหน่ายไฟฟ้า มันปรับให้เข้ากับได้อย่างง่ายดาย สถาปัตยกรรมระบบที่แตกต่างกัน เช่น บัสบาร์เดี่ยวและระบบแบ่งส่วนบัสบาร์เดี่ยว ซึ่งอำนวยความสะดวกในอนาคต การอัพเกรดและการรวมระบบ

สภาพแวดล้อมที่บังคับใช้

1. อุณหภูมิแวดล้อม: -10 ℃ ~ +40 ℃

2. ระดับความสูง: ≤1,000ม. (มีการออกแบบที่กำหนดเองสำหรับพื้นที่ระดับความสูงที่สูงกว่า 1,000 ม.)

3. ความชื้นในอากาศ: ความชื้นสัมพัทธ์เฉลี่ยรายวัน ≤95% ความชื้นสัมพัทธ์เฉลี่ยรายเดือน ≤90% (ไม่ควบแน่น)

4. สภาพแวดล้อมโดยรอบ: ไม่มีก๊าซที่มีฤทธิ์กัดกร่อนหรือระเบิด ไม่มีฝุ่นจำนวนมาก และไม่มีไวไฟหรือระเบิด สื่อ

สถานการณ์การใช้งานทั่วไป

1. ระบบเสริมโรงไฟฟ้า : ใช้สำหรับรับ จ่าย และป้องกันกำลังไฟฟ้าของโรงไฟฟ้าให้มีเสถียรภาพ แหล่งจ่ายไฟสำหรับอุปกรณ์เสริมเครื่องกำเนิดไฟฟ้า

2. การจ่ายพลังงานไฟฟ้าสำหรับองค์กรอุตสาหกรรมและเหมืองแร่: เหมาะสำหรับสถานการณ์ทางอุตสาหกรรมที่มีภาระงานสูง เช่น การทำเหมืองแร่ โลหะวิทยาและอุตสาหกรรมเคมี ตอบสนองการควบคุมแหล่งจ่ายไฟและความต้องการป้องกันการโอเวอร์โหลด/ไฟฟ้าลัดวงจรของ อุปกรณ์กำลังสูง

3. อาคารพาณิชย์และอาคารสูง: ใช้ในสถานีย่อยของห้างสรรพสินค้าขนาดใหญ่ อาคารสำนักงาน โรงแรม ฯลฯ เพื่อให้เกิดการกระจายที่ปลอดภัยและการจัดการพลังงานของอาคารอย่างละเอียด

4. สถานีย่อยสาธารณะ: ในฐานะที่เป็นอุปกรณ์จำหน่ายไฟฟ้าแรงดันปานกลางหลักในสถานีย่อยในเมืองและอุตสาหกรรม สร้างความมั่นใจในการดำเนินงานที่มั่นคงของโครงข่ายไฟฟ้าระดับภูมิภาค

กรณีการใช้งานจริง

กรณีศึกษา: โครงการจำหน่ายไฟฟ้าสำหรับสายการผลิตโรงรีดของกลุ่มเหล็กขนาดใหญ่ในมณฑลเจียงซู

ความเป็นมาของโครงการ: สวิตช์เกียร์ที่มีอยู่ในโรงรีดเหล็กของกลุ่มโรงงานเหล็กมีอายุเก่าแก่และบ่อยครั้ง ทำงานผิดปกติส่งผลต่อการทำงานต่อเนื่องของสายการผลิต แรงดันไฟฟ้าปานกลางความน่าเชื่อถือสูง จำเป็นต้องมีสวิตช์เกียร์เพื่อเปลี่ยน

วิธีแก้ปัญหา: เลือกชุดสวิตช์เกียร์ Usune KYN28-6KV จำนวน 28 ชุด ซึ่งเข้ากันได้กับระบบจำหน่ายไฟฟ้า 10kV พร้อมด้วย กระแสไฟพิกัด 1600A และกระแสไฟทนในระยะเวลาอันสั้นที่ 31.5kA (4 วินาที) กำหนดค่าด้วยวงจรสุญญากาศ VS1 เบรกเกอร์

ผลการดำเนินงาน: ในช่วงสามปีนับตั้งแต่เริ่มดำเนินการ อุปกรณ์ดังกล่าวทำงานได้โดยไม่มีข้อผิดพลาดใดๆ ที่ ระบบประสานห้าชั้นช่วยป้องกันการทำงานผิดพลาดได้อย่างมีประสิทธิภาพ และโครงสร้างที่แบ่งส่วนจะหลีกเลี่ยง การแพร่กระจายของความผิดพลาด ความเสถียรของแหล่งจ่ายไฟของสายการผลิตโรงรีดได้รับการปรับปรุง 99.9% ซึ่งลดลง การสูญเสียการหยุดทำงานประจำปีมากกว่า 5 ล้านหยวน ได้รับการยกย่องอย่างสูงจากลูกค้า

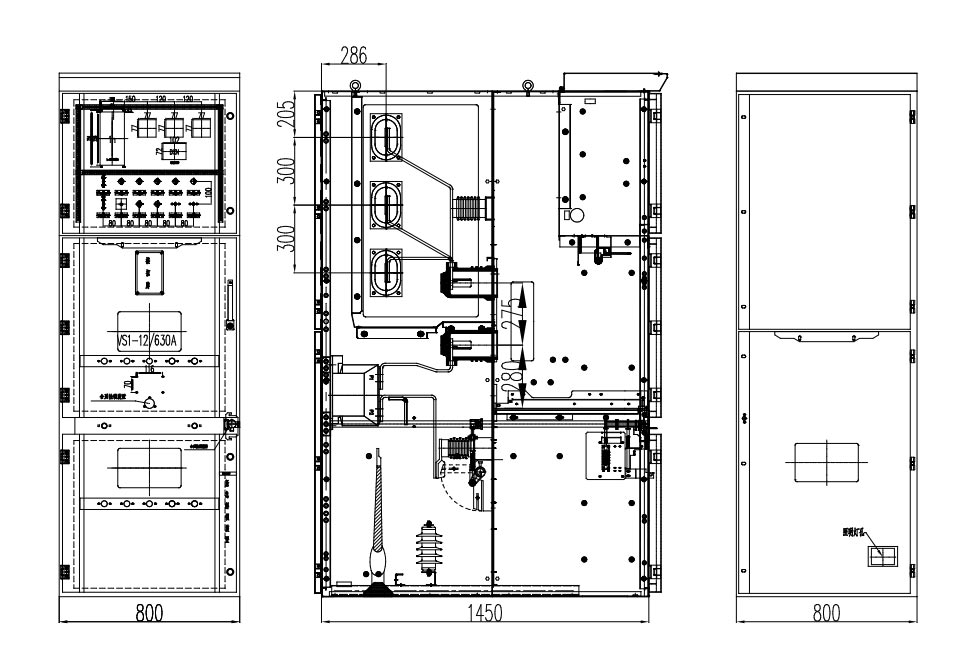

มิติภายนอก

อ้างอิงโครงการ

โครงการปล่อยจรวด Cas-space

รายงานการทดสอบ

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือข้อได้เปรียบหลักของสวิตช์เกียร์ Kyn28 6kV เมื่อเทียบกับสวิตช์เกียร์แบบคงที่แบบดั้งเดิม

ตอบ: เมื่อเปรียบเทียบกับสวิตช์เกียร์แบบอยู่กับที่แบบดั้งเดิม ข้อได้เปรียบที่ใหญ่ที่สุดของ Usune KYN28-6KV ก็คือการออกแบบที่ถอดออกได้ รถเข็นเซอร์กิตเบรกเกอร์สามารถเคลื่อนย้ายได้อย่างอิสระ โดยไม่จำเป็นต้องปิดเครื่องทั้งตู้ในระหว่างนั้น การบำรุงรักษาช่วยลดผลกระทบจากไฟฟ้าดับได้อย่างมาก ในขณะเดียวกันก็มีการแบ่งส่วนเกราะโลหะออก โครงสร้างและระบบเชื่อมต่อกันห้าแบบที่ครอบคลุมช่วยเพิ่มความปลอดภัย การออกแบบโมดูลาร์ช่วยอำนวยความสะดวก การขยายตัวและการบูรณาการระบบ ปรับให้เข้ากับความต้องการการจ่ายพลังงานที่ซับซ้อน และส่งผลให้โดยรวมลดลง ค่าบำรุงรักษาตลอดอายุการใช้งาน

คำถามที่ 2: สวิตช์เกียร์นี้สามารถปรับให้เข้ากับพื้นที่สูงหรือสภาพแวดล้อมพิเศษได้หรือไม่ วงจรการปรับแต่งคืออะไร?

ก. ใช่. สำหรับสภาพแวดล้อมระดับความสูง > 1,000 ม. Usune จะปรับการออกแบบฉนวนและการเลือกส่วนประกอบให้เหมาะสม สำหรับ สภาพแวดล้อมพิเศษ เช่น สภาพแวดล้อมที่มีฤทธิ์กัดกร่อน ความชื้นสูง และมีฝุ่นมาก โซลูชันที่ปรับแต่งตามความต้องการ เช่น สามารถจัดเตรียมสารเคลือบป้องกันการกัดกร่อน การปิดผนึกที่เพิ่มขึ้น และแผงกั้นกันฝุ่นได้ วงจรการผลิตให้ได้มาตรฐาน สินค้าสั่งทำพิเศษใช้เวลาประมาณ 15-20 วัน ขึ้นอยู่กับความซับซ้อนในการปรับแต่งและปริมาณการสั่งซื้อ

คำถามที่ 3: ในฐานะผู้ผลิต Usune ให้การสนับสนุนหลังการขายและด้านเทคนิคอะไรบ้าง?

ตอบ: ในฐานะโรงงานต้นทาง Usune ให้บริการครบวงจร: การขายล่วงหน้าประกอบด้วยการออกแบบโซลูชัน พารามิเตอร์ การคัดเลือกและการให้คำปรึกษาด้านเทคนิค การติดตามการขายรวมถึงการติดตามความคืบหน้าการผลิตและการทดสอบโรงงาน ความร่วมมือ; บริการหลังการขายรวมถึงการติดตั้งและทดสอบการใช้งานฟรี การฝึกอบรมผู้ปฏิบัติงาน การรับประกันอุปกรณ์ 1 ปี การจัดหาอะไหล่และบริการบำรุงรักษาตลอดอายุการใช้งาน และการตอบสนองความต้องการทางเทคนิคทั่วโลกตลอด 24 ชั่วโมงเพื่อให้มั่นใจ การทำงานของอุปกรณ์ที่มั่นคง
