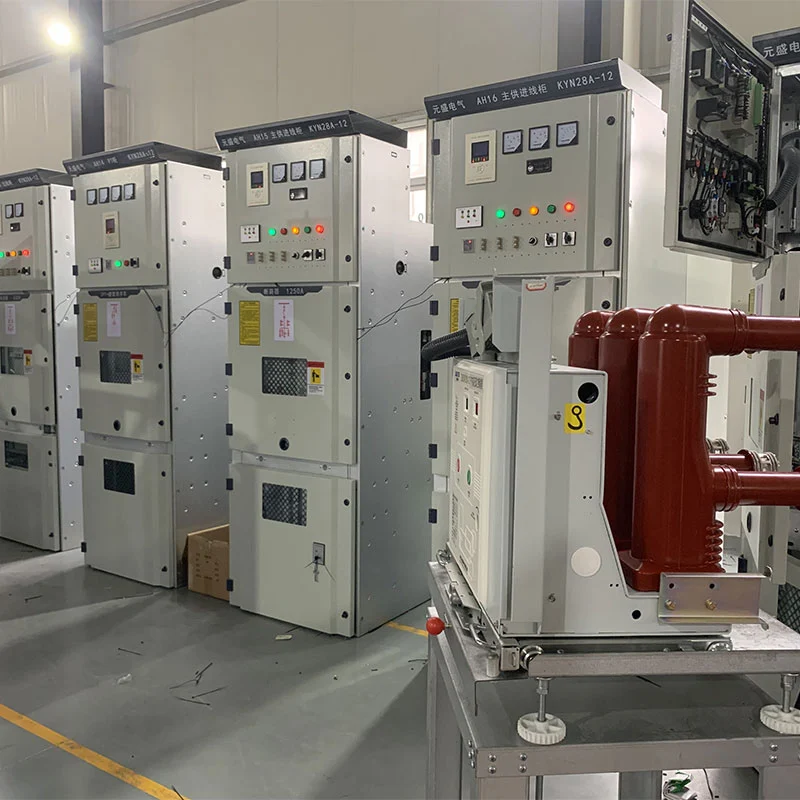

แผงประเภทลิ้นชักแรงดันไฟฟ้าปานกลาง KYN28 มอบความสามารถในการกระจายแรงดันไฟฟ้าปานกลางที่ครอบคลุม ครอบคลุมการรับพลังงาน การส่งผ่านตัวป้อน การตรวจสอบแรงดันไฟฟ้า การวัดพลังงาน การแบ่งส่วนบัส และการแยกวงจร Usune จัดหาอุปกรณ์นี้ผ่านกระบวนการปรับแต่งที่ขับเคลื่อนด้วยวิศวกรรมขั้นสูง ซึ่งได้รับการสนับสนุนโดยระบบการจัดการที่ได้รับการรับรองมาตรฐาน ISO 9001, ISO 14001 และ ISO 45001 ผลิตภัณฑ์ทั้งหมดได้รับการพัฒนาตามเกณฑ์มาตรฐาน IEC และ GB ที่เกี่ยวข้อง โดยมีการรับรอง CE สำหรับตลาดที่มีคุณสมบัติตามที่กำหนด ในการดำเนินการทางไฟฟ้าขนาดใหญ่ วงจรอัตโนมัติหลายวงจร เช่น ตัวป้อนหม้อแปลง สายมอเตอร์ และโหลดเสริม มักจะอยู่ร่วมกันแทนที่จะอาศัยเส้นทางการกระจายเดี่ยว การจัดเตรียมนี้ช่วยให้แต่ละฟังก์ชันทางไฟฟ้าที่แตกต่างกันสามารถครอบครองตู้เฉพาะของตัวเองภายในชุดประกอบที่กลมกลืนกัน ช่วยให้วิศวกรสามารถสร้างเครือข่ายการกระจายได้โดยตรงจากแผนผังบรรทัดเดียวของโครงการ แทนที่จะใช้การตั้งค่าตู้ซ้ำๆ และสม่ำเสมอ ปรัชญาแบบโมดูลาร์นี้ปรับปรุงประสิทธิภาพงานข้อกำหนดสำหรับผู้เชี่ยวชาญด้านการจัดซื้อ เนื่องจากบทบาทของตู้สามารถแมปกับตารางที่มีอยู่ได้อย่างแม่นยำ ในขณะที่รูปแบบที่สมบูรณ์สามารถกำหนดมิติตามปริมาณตัวป้อน ความต้องการกระแสไฟ โครงร่างอุปกรณ์ป้องกัน และการเติบโตของกำลังการผลิตที่คาดหวัง
การจัดเตรียมสวิตช์เกียร์แรงดันไฟฟ้าปานกลางจะเชื่อมโยงอยู่ภายในกับวัตถุประสงค์ของแต่ละวงจร โดยสายขาเข้าจะดึงพลังงานจากแหล่งระดับบนและสายขาออกจะส่งพลังงานไปยังหม้อแปลง มอเตอร์ หรือเครื่องจักรอุตสาหกรรม แผงประเภทลิ้นชักแรงดันไฟฟ้าขนาดกลางรองรับความเป็นจริงนี้ผ่านปรัชญาที่เน้นวงจรเป็นศูนย์กลาง โดยนำเสนอตู้ขาเข้า ตู้ขาออก ตู้ตรวจสอบ PT/แรงดันไฟฟ้า ตู้วัดแสง ตู้แบ่งส่วนบัส และตู้แยกที่ผสานรวมเข้ากับกลุ่มผลิตภัณฑ์ที่กว้างขึ้นตามพิมพ์เขียวทางไฟฟ้าของโครงการ วิธีการนี้เป็นสิ่งที่ขาดไม่ได้สำหรับกิจการ EPC โดยที่พารามิเตอร์สวิตช์เกียร์จะต้องสะท้อนภาพวาดทางไฟฟ้าที่ได้รับอนุมัติอย่างแม่นยำ นอกจากนี้ องค์ประกอบแบบโมดูลาร์ของซีรีส์ KYN28 ยังช่วยเพิ่มความสามารถในการปรับตัวสำหรับการจัดการวงจรที่หลากหลายตามความต้องการในการปฏิบัติงานที่เปลี่ยนไป ในระหว่างขั้นตอนการออกแบบ ลูกค้าสามารถกำหนดตำแหน่งหรือกำหนดตู้เสริมการทำงานที่สอดคล้องกับข้อกำหนดในอนาคตที่คาดการณ์ไว้ เพื่อให้มั่นใจว่าสวิตช์เกียร์พัฒนาจากอุปกรณ์แบบสแตนด์อโลนเพียงอย่างเดียวไปเป็นองค์ประกอบพื้นฐานของโครงสร้างพื้นฐานทางไฟฟ้าที่ยั่งยืนของโรงงาน

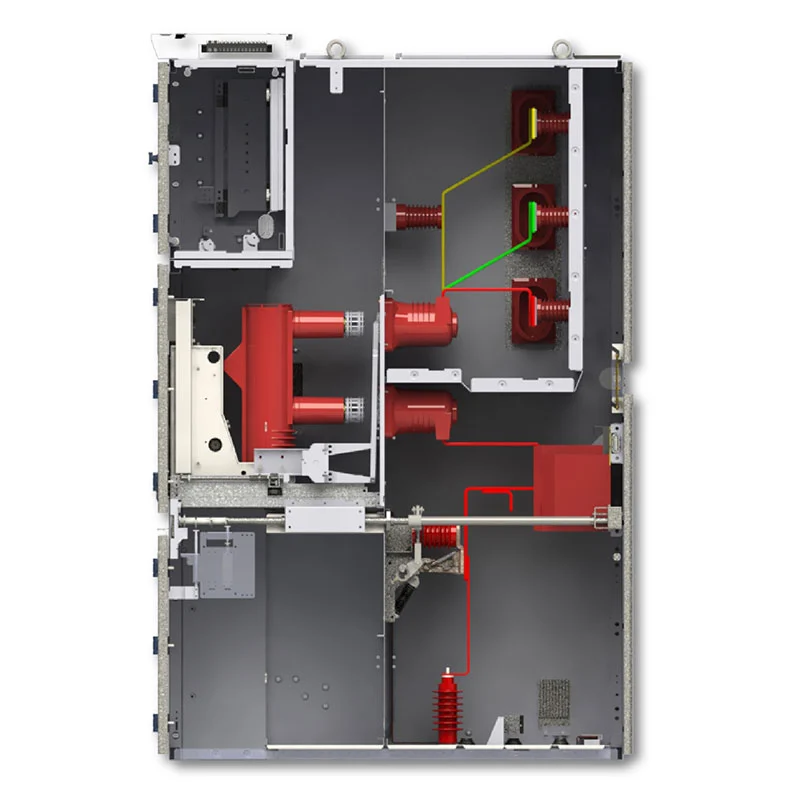

การวางแผนเชิงพื้นที่สำหรับห้องไฟฟ้าต้องใช้อุปกรณ์ที่สร้างความสมดุลในการเข้าถึงบริการด้วยประสิทธิภาพเชิงพื้นที่ แผงประเภทลิ้นชักแรงดันไฟฟ้าปานกลางใช้กรอบหุ้มโลหะที่ออกแบบมาเพื่อการทำงานและการบริการโดยหันหน้าไปทางด้านหน้า ภายใน เบรกเกอร์ บัสบาร์ เคเบิล และโซนควบคุมจะถูกแบ่งพาร์ติชันออกเป็นช่องต่างๆ ในตัว ทำให้ได้ตู้ที่มีโครงสร้างเชิงตรรกะ ซึ่งช่วยนักออกแบบในการกำหนดตำแหน่งอุปกรณ์ที่คาดการณ์ได้ ซึ่งปรับให้เหมาะกับรูปทรงของห้องและข้อกำหนดเบื้องต้นในการกำหนดเส้นทางสายเคเบิล จากจุดยืนในการบำรุงรักษา เครือข่ายการกระจายสินค้าที่มีเครื่องป้อนจำนวนมากจำเป็นต้องมีโปรโตคอลการบำรุงรักษาแบบเลือกสรร ข้อบกพร่องหรือการตรวจสอบตามกำหนดเวลาในหนึ่งวงจรไม่ควรกระทบต่อกิ่งที่ไม่ได้รับผลกระทบ โมดูลการทำงานแบบถอดได้สามารถย้ายตำแหน่งไปยังตำแหน่งที่ไม่เชื่อมต่อเพื่อการวินิจฉัย การทดสอบ หรือการเปลี่ยน ในขณะที่ระบบการเชื่อมต่อทางกลแบบบูรณาการจะจัดลำดับการปฏิบัติงานเพื่อป้องกันการสลับสับเปลี่ยนที่ไม่เหมาะสม ดังนั้น อุปกรณ์นี้จึงเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่การควบคุมวงจรแบบละเอียดเป็นสิ่งจำเป็นในการปฏิบัติงานในแต่ละวัน
เพื่อให้เป็นไปตามเกณฑ์การปฏิบัติงานที่หลากหลาย กลุ่มผลิตภัณฑ์จึงรวมเอากล่องหุ้มที่สร้างขึ้นตามวัตถุประสงค์: รูปแบบขาเข้าสำหรับการรับพลังงานต้นทางและอินเทอร์เฟซบัสบาร์แรงดันปานกลาง ตัวแปรขาออกสำหรับการจ่ายพลังงานขั้นปลายไปยังหม้อแปลง มอเตอร์ และอุปกรณ์ในกระบวนการผลิต ตู้ PT สำหรับการแปลงแรงดันไฟฟ้าและการตรวจสอบระบบ ตู้วัดสำหรับการบัญชีพลังงานที่แม่นยำ ตู้ส่วนรถบัสสำหรับเชื่อมต่อหรือแบ่งพาร์ติชันบัสบาร์ และตู้แยกที่กำหนดค่าตามคำสั่งสวิตช์เฉพาะโครงการ กลยุทธ์การต่อสายดิน และข้อบังคับด้านความปลอดภัย ตัวเลือกที่หลากหลายนี้ทำให้แผงประเภทลิ้นชักแรงดันไฟฟ้าปานกลางเป็นโซลูชันที่นำไปใช้ได้ทั่วทั้งศูนย์การผลิต สถานีย่อย การทำเหมือง อาคารสูงเชิงพาณิชย์ และการติดตั้งโครงสร้างพื้นฐาน ไม่ว่าจะประสานงานความต้องการพลังงานที่แตกต่างกันของสายการผลิต คอมเพรสเซอร์ และปั๊มในโรงงาน ช่วยให้วิศวกรสามารถประกอบอาร์เรย์ของสถานีย่อยจากไดอะแกรมบรรทัดเดียว การรองรับปริมาณโหลดที่กระจายไปทั่วไซต์เหมืองแร่ หรือการรวมฟังก์ชันหม้อแปลง ตัวป้อน และการวัดแสงในอาคารขนาดใหญ่และสิ่งอำนวยความสะดวกด้านการขนส่ง แผงประเภทลิ้นชักแรงดันไฟฟ้าขนาดกลางจะรวมความต้องการไฟฟ้าที่แตกต่างกันไว้ในระบบนิเวศการกระจายแบบเดี่ยวและสอดคล้องกัน
| รายการ | ข้อมูลจำเพาะ |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.6kV, 7.2kV, 12kV |
| จัดอันดับความถี่ | 50เฮิร์ต / 60เฮิร์ต |
| จัดอันดับปัจจุบัน | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| จัดอันดับกระแสไฟลัดวงจร | 25kA, 31.5kA, 40kA, 50kA |
| จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| ระดับการป้องกัน | ตู้ภายนอก IP4X, ช่องภายใน IP2X |
| อุณหภูมิแวดล้อม | -15°ซ ถึง +40°ซ |
| ระดับความสูง | ≤1,000ม. ลดลงสำหรับระดับความสูงที่สูงขึ้น |
| การติดตั้ง | ในร่ม |
แรงดันไฟฟ้าที่กำหนดขั้นสุดท้าย กระแสไฟฟ้า ความสามารถในการลัดวงจร ชุดตู้ และการจัดวางหน่วยการทำงานควร ได้รับการยืนยันตามแผนภาพไฟฟ้าของโครงการและข้อกำหนดทางเทคนิค
อุปกรณ์นี้มีไว้สำหรับการติดตั้งภายในอาคารโดยมีอุณหภูมิแวดล้อมอยู่ระหว่าง -15°C ถึง +40°C ค่าเฉลี่ยรายวัน ความชื้นสัมพัทธ์ไม่ควรเกิน 95% ในขณะที่ความชื้นสัมพัทธ์เฉลี่ยต่อเดือนไม่ควรเกิน 90%
สภาพแวดล้อมการติดตั้งควรปราศจากก๊าซที่ระเบิดได้หรือมีฤทธิ์กัดกร่อน ฝุ่นที่เป็นสื่อกระแสไฟฟ้า และการสั่นสะเทือนที่รุนแรง หากอุปกรณ์จำเป็นต้องทำงานนอกสภาวะมาตรฐาน ข้อกำหนดด้านสิ่งแวดล้อมควรเป็นเช่นนั้น ยืนยันกับ Usune ก่อนการออกแบบและการผลิตทางเทคนิค
อุปกรณ์ดังกล่าวได้รับการอ้างอิงสำหรับโครงการปล่อยจรวด Cas-space ซึ่งเป็นโครงการโครงสร้างพื้นฐานเฉพาะทาง ต้องการระบบจำหน่ายไฟฟ้าแรงดันปานกลางแบบจัดระเบียบ
สำหรับโครงสร้างพื้นฐานด้านการบินและอวกาศ เครือข่ายไฟฟ้าอาจมีโหลดหลายประเภทที่ให้บริการสิ่งอำนวยความสะดวกที่แตกต่างกัน และระบบสนับสนุน แทนที่จะอาศัยการจัดเรียงตู้แบบเดียวกัน ระบบกระจายสินค้าจำเป็นต้องทำ รองรับกำลังไฟฟ้าขาเข้า วงจรป้อน ฟังก์ชันการวัด และข้อกำหนดทางไฟฟ้าอื่นๆ ภายใน การกำหนดค่าที่ประสานกัน
โครงสร้างโมดูลาร์ของซีรีส์ KYN28 ช่วยให้สามารถจัดวางตู้ฟังก์ชันต่างๆ ได้ตาม โครงการจำหน่ายไฟฟ้าของโครงการ ช่วยให้วิศวกรมีความยืดหยุ่นมากขึ้นในการประสานงาน กลุ่มผลิตภัณฑ์สวิตช์เกียร์ที่มีเครือข่ายไฟฟ้าของโรงงานและแผนผังห้องไฟฟ้า
ข้อมูลอ้างอิงของโครงการแสดงให้เห็นว่าอุปกรณ์จำหน่ายแรงดันไฟฟ้าปานกลางแบบโมดูลาร์ของ Usune สามารถบูรณาการเข้ากับอุปกรณ์ได้อย่างไร โครงสร้างพื้นฐานเฉพาะที่มีการกำหนดค่าวงจรจัดระเบียบและการวางแผนไฟฟ้าเฉพาะโครงการ สำคัญ
ซีรี่ส์ KYN28 ได้รับการออกแบบตามมาตรฐาน IEC และ GB ที่บังคับใช้สำหรับตู้โลหะที่มีแรงดันไฟฟ้าปานกลาง สวิตช์เกียร์และอุปกรณ์จำหน่ายไฟฟ้า
Usune ดำเนินงานภายใต้ระบบการจัดการคุณภาพ ISO 9001, ระบบการจัดการสิ่งแวดล้อม ISO 14001 และ ISO 45001 ระบบการจัดการอาชีวอนามัยและความปลอดภัย. นอกจากนี้ยังมีการรับรอง CE สำหรับประเทศที่เกี่ยวข้องด้วย ความต้องการของตลาด
รายงานผลการทดสอบผลิตภัณฑ์ ข้อกำหนดทางเทคนิค และเอกสารคุณภาพที่เกี่ยวข้องสามารถจัดทำได้ตาม ความต้องการของลูกค้าและโครงการ
Usune รองรับการกำหนดค่าสวิตช์เกียร์ตามแผนผังไฟฟ้าของลูกค้า แทนที่จะจำกัดโครงการไว้ การจัดตู้มาตรฐานหนึ่งชุด วิธีนี้เหมาะสำหรับผู้รับเหมา EPC, จำหน่ายไฟฟ้า, งานระบบ ผู้ประกอบระบบและผู้ใช้ในอุตสาหกรรมที่มีข้อกำหนดด้านวงจรที่แตกต่างกัน
Usune มีประสบการณ์มากกว่า 14 ปีในด้านอุปกรณ์ไฟฟ้า และดูแลทีมงาน R&D ที่มีประสบการณ์ สามารถรองรับการออกแบบเฉพาะโครงการและการกำหนดค่าทางเทคนิค

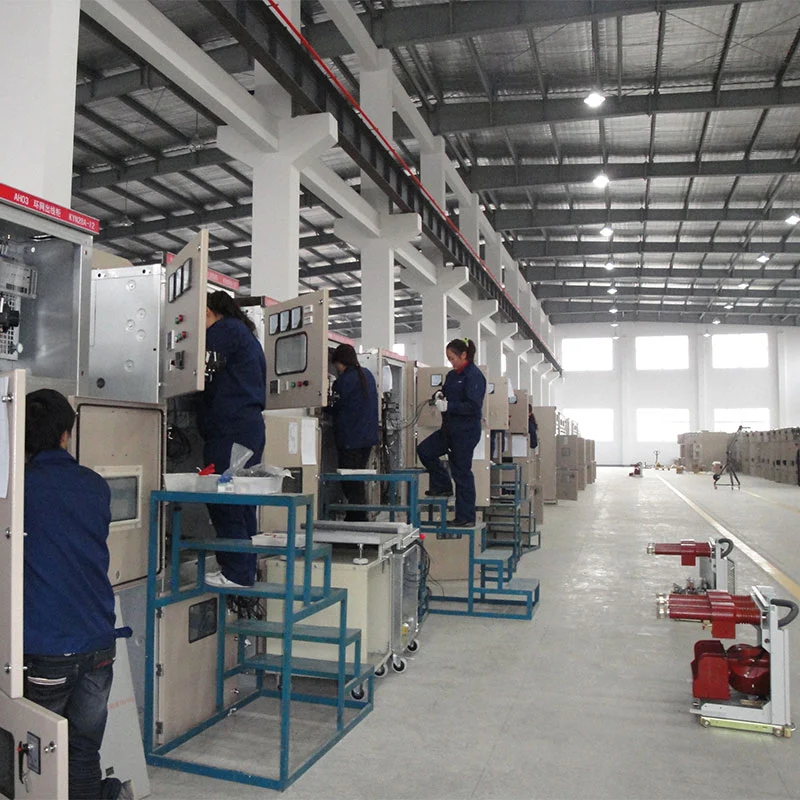

มีการตรวจสอบคุณภาพตลอดกระบวนการผลิต ครอบคลุมถึงส่วนประกอบ การประกอบ ระบบไฟฟ้า การทดสอบและอุปกรณ์สำเร็จรูป การทดสอบตามปกติจะเสร็จสิ้นก่อนจัดส่งเพื่อตรวจสอบประสิทธิภาพของผลิตภัณฑ์
สำหรับการกำหนดค่ามาตรฐาน ระยะเวลาการผลิตโดยทั่วไปคือประมาณ 15-20 วันหลังจากการยืนยันทางเทคนิค และการชำระเงิน ระยะเวลารอคอยสินค้าจริงขึ้นอยู่กับการกำหนดค่าผลิตภัณฑ์ ปริมาณการสั่งซื้อ และข้อกำหนดของโครงการ
Usune จัดทำรายงานการทดสอบผลิตภัณฑ์และเอกสารทางเทคนิคเพื่อสนับสนุนการตรวจสอบของลูกค้าและซัพพลายเออร์ คุณสมบัติ การอนุมัติโครงการ และขั้นตอนการว่าจ้าง
แผงแรงดันไฟฟ้าปานกลางแบบลิ้นชักเป็นระบบสวิตช์เกียร์ที่ปิดด้วยโลหะในอาคารโดยใช้หน่วยการทำงานแบบถอนได้ สำหรับการรับ การกระจาย การวัด การควบคุม และการป้องกันแรงดันไฟฟ้าปานกลาง การกำหนดค่าแบบโมดูลาร์ ช่วยให้สามารถรวมฟังก์ชั่นต่างๆ ของตู้ได้ตามระบบไฟฟ้า
ซีรีส์ KYN28 รองรับแอปพลิเคชัน 3.6kV, 7.2kV และ 12kV ข้อกำหนดด้านแรงดันไฟฟ้าและฉนวนที่แน่นอน ควรได้รับการยืนยันตามระบบไฟฟ้าของลูกค้า
ใช่. สามารถรวมขาเข้า, ขาออก, PT, การวัดแสง, ตัวแบ่งส่วนบัส และตู้แยกไว้ในสวิตช์เกียร์ตัวเดียว ผู้เล่นตัวจริงตามแผนภาพบรรทัดเดียวและข้อกำหนดการกระจายของโครงการ
ใช่. การจัดเรียงแบบโมดูลาร์เหมาะสำหรับโรงงานที่มีเครื่องป้อน มอเตอร์ หม้อแปลง และการผลิตหลายตัว โหลดที่ต้องมีการจัดระเบียบการกระจายพลังงานแรงดันไฟฟ้าปานกลาง
แนวคิดตู้แบบโมดูลาร์ช่วยให้วิศวกรโครงการสามารถวางแผนหน่วยการทำงานต่างๆ ตามปัจจุบันและ ข้อกำหนดการจัดจำหน่ายที่คาดการณ์ไว้ การขยายในอนาคตควรพิจารณาในช่วงห้องไฟฟ้าเริ่มต้นและ การออกแบบกลุ่มผลิตภัณฑ์สวิตช์เกียร์
ใช่. Usune รองรับข้อกำหนดของ OEM รวมถึงโลโก้ของลูกค้า ชื่อบริษัท และการกำหนดค่าเฉพาะโครงการ ขึ้นอยู่กับการยืนยันทางเทคนิค
สำหรับการกำหนดค่ามาตรฐาน ระยะเวลาการผลิตโดยทั่วไปคือประมาณ 15-20 วันหลังจากการยืนยันทางเทคนิค และการชำระเงิน กำหนดการสุดท้ายขึ้นอยู่กับปริมาณการสั่งซื้อและการกำหนดค่า
Usune สามารถจัดเตรียมข้อกำหนดทางเทคนิค รายงานการทดสอบผลิตภัณฑ์ เอกสารด้านคุณภาพ และโครงการอื่นๆ ที่เกี่ยวข้องกับโครงการ เอกสารตามความต้องการของลูกค้า
ระยะเวลาการรับประกันมาตรฐานคือ 12 เดือนนับจากวันที่จัดส่ง ขึ้นอยู่กับข้อตกลงด้านเทคนิคและเชิงพาณิชย์ เงื่อนไข
หากคุณกำลังจัดหาแผงประเภทลิ้นชักแรงดันไฟฟ้าปานกลางสำหรับโรงงานผลิต สถานีย่อย โครงการเหมืองแร่ อาคารพาณิชย์ สิ่งอำนวยความสะดวกด้านโครงสร้างพื้นฐาน หรือการติดตั้งระบบไฟฟ้าแบบพิเศษ Usune สามารถให้บริการได้ การกำหนดค่าตามความต้องการการจัดจำหน่ายจริงของคุณ
ส่งไดอะแกรมบรรทัดเดียว แรงดันไฟฟ้า กระแสไฟฟ้าที่กำหนด ระดับไฟฟ้าลัดวงจร จำนวนขาเข้าและขาออก วงจร ฟังก์ชั่นของตู้ และเงื่อนไขการติดตั้งให้กับ Usune สำหรับการประเมินทางเทคนิคและใบเสนอราคา
