แผง Vcb แรงดันไฟฟ้าปานกลางนี้ค้นหาการใช้งานในสถานีไฟฟ้า สถานีไฟฟ้าย่อย โรงงานอุตสาหกรรม ไซต์เหมืองแร่ คอมเพล็กซ์เชิงพาณิชย์ และการดำเนินการจำหน่าย MVB ในร่มที่เทียบเคียงได้ การผลิตปฏิบัติตามข้อกำหนด IEC และ GB ที่เกี่ยวข้อง ในขณะที่ Usune รักษากรอบการจัดการที่ได้รับการรับรอง ISO 9001, ISO 14001 และ ISO 45001 การปฏิบัติตามข้อกำหนด CE มีไว้เพื่อตอบสนองข้อกำหนดเบื้องต้นของตลาดต่างประเทศ

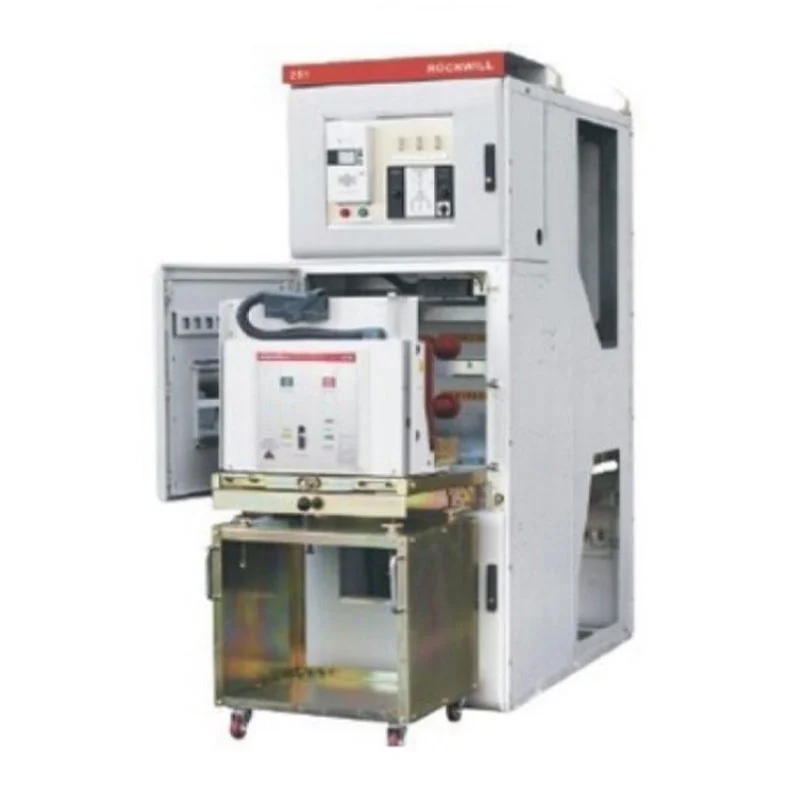

จุดเด่นของสวิตช์เกียร์นี้อยู่ที่การตั้งค่าเบรกเกอร์สุญญากาศแบบแยกได้ แทนที่จะยึดยูนิตขัดขวางแบบคงที่ภายในตัวเครื่อง จะติดตั้งเข้ากับแคร่เลื่อนที่สามารถเลื่อนไปมาระหว่างสถานะที่เชื่อมต่อ ทดสอบ และตัดการเชื่อมต่อตามระเบียบการที่กำหนด การจัดการดังกล่าวให้ผลประโยชน์ในโลกแห่งความเป็นจริงในระหว่างการตรวจสอบ การเปลี่ยนชิ้นส่วน และการติดตามข้อบกพร่อง สามารถระบุแคร่ของเบรกเกอร์, แคร่ของ PT และแคร่ของตัวตัดการเชื่อมต่อเพื่อให้ตรงกับโครงร่างวงจร และรูปแบบการดึงออกช่วยให้ทีมงานบริการเข้าถึงได้ตามเป้าหมายโดยไม่ต้องรื้อตู้ทั้งหมดออก ในกรณีที่สถานีย่อยและกริดอุตสาหกรรมกระบวนการต้องการการบริการตามกำหนดเวลาและการสลับส่วนประกอบที่รวดเร็วขึ้น แนวคิดของเบรกเกอร์แบบเคลื่อนที่นี้จะช่วยปรับปรุงขั้นตอนการทำงานและลดเวลาหยุดทำงานลง
สำหรับส่วนประกอบที่มีแรงดันไฟฟ้าปานกลาง ความปลอดภัยในการปฏิบัติงานจัดลำดับความสำคัญในการจัดซื้อที่สำคัญที่สุด ขั้นตอนการสลับที่ไม่ถูกต้องอาจทำให้เกิดอันตรายร้ายแรงทางไฟฟ้าได้ กลุ่มผลิตภัณฑ์ KYN28 ผสานรวมอินเตอร์ล็อคแบบกลไกห้าชั้นที่ออกแบบมาเพื่อขัดขวางกิจวัตรการปฏิบัติงานที่ไม่เหมาะสม อุปสรรคด้านฮาร์ดแวร์นี้จะช่วยหลีกเลี่ยง:
ข้อผิดพลาดในการจัดการเบรกเกอร์ - หยุดการเดินทางโดยไม่ได้ตั้งใจหรือการปิดการทำงาน
รางรับน้ำหนัก – ยับยั้งการเคลื่อนที่ของรถเข็นในขณะที่วงจรจ่ายกระแสไฟฟ้า
การต่อสายดินภายใต้แรงดันไฟฟ้า – ปิดกั้นการปิดสวิตช์การต่อสายดินบนเครือข่ายที่ใช้งานอยู่
การให้พลังงานโดยใช้สายดิน - ป้องกันการจ่ายพลังงานของวงจรเมื่อต่อสายดิน
การเข้าช่องโดยไม่ได้รับอนุญาต – ปฏิเสธไม่ให้บุคลากรเข้าถึงช่องที่มีพลังงาน
ด้วยการบังคับใช้ลำดับที่ได้รับคำสั่งทางกายภาพ รูปแบบการประสานนี้จะสร้างชั้นการป้องกันเพิ่มเติมในระหว่างการสลับและบำรุงรักษางาน

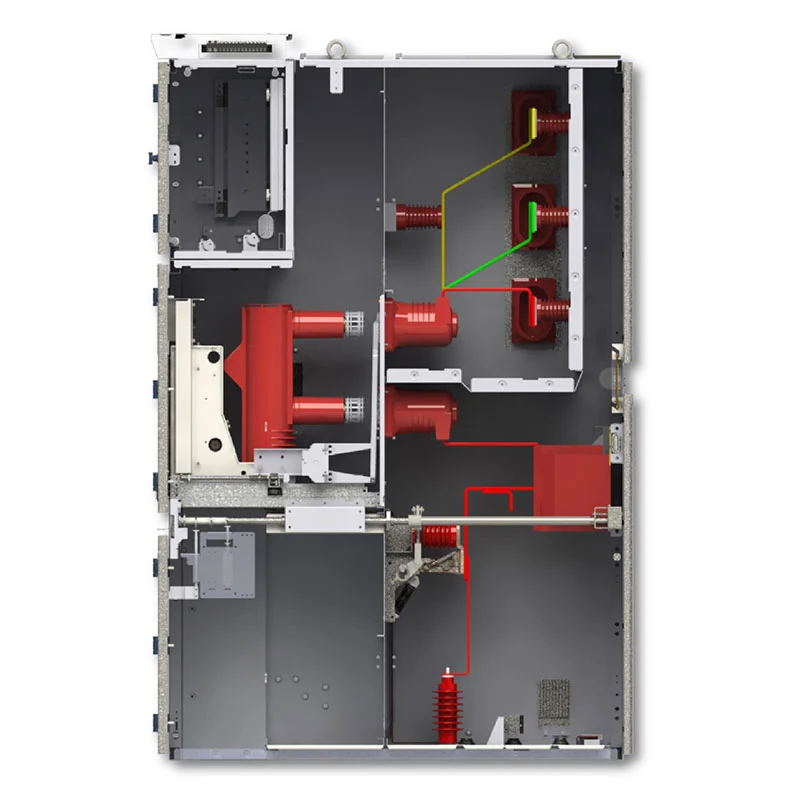

แผง Vcb แรงดันไฟฟ้าปานกลางใช้ภายในที่แบ่งด้วยโลหะซึ่งแยกส่วนกระแสไฟหลักออก ช่องอุปกรณ์ขัดขวาง ท่อบัส ช่องต่อสายเคเบิล อุปกรณ์วัด และช่องแรงดันไฟฟ้าต่ำ รวมถึงช่องระบายแรงดัน ต่างก็อยู่ในตำแหน่งแยกกัน แนวทางการแบ่งเขตนี้จำกัดการแพร่กระจายของข้อบกพร่องภายใน และแยกส่วนประกอบที่แตกต่างกันระหว่างการบริการ ขณะเดียวกันก็ทำให้ผู้ปฏิบัติงานเข้าใจสถาปัตยกรรมภายในได้มากขึ้น แผ่นกั้นเหนือศีรษะแสดงเส้นทางหลบหนีที่ได้รับการจัดการสำหรับแรงดันอาร์คฟอลต์ ช่วยลดผลกระทบที่อาจเกิดขึ้นกับพนักงานและอุปกรณ์ที่อยู่ใกล้เคียง
ตู้นี้ได้รับการกำหนดค่าสำหรับการทำงานและการดูแลด้านหน้า มีประโยชน์อย่างยิ่งในห้องไฟฟ้าที่มีระยะห่างด้านหลังน้อย ขั้นตอนการสลับและการเก็บรักษามาตรฐานทั้งหมดเป็นไปตามขั้นตอนที่ได้รับการอนุมัติจากด้านหน้าเพียงอย่างเดียว โมเดลการเข้าถึงไปข้างหน้านี้ยังทำให้การออกแบบห้องง่ายขึ้น และลดพื้นที่ทางเดินด้านหลังที่จำเป็นสำหรับการดูแลเป็นระยะ สำหรับสถานที่เสี่ยงต่อความชื้น อาจติดตั้งเครื่องทำความร้อนป้องกันการควบแน่นภายในเพื่อลดการเสื่อมสภาพจากความชื้นภายในตัวเครื่อง
แผนการจำหน่าย MV ที่หลากหลายเรียกร้องให้มีบทบาทของคณะรัฐมนตรีที่แตกต่างกัน อุปกรณ์ดังกล่าวอาจได้รับการแต่งตั้งให้เป็นผู้มีรายได้ที่ได้รับแหล่งจ่ายไฟฟ้า มอเตอร์หรือตัวป้อนป้อนขาออก PT และหน่วยตรวจจับ ส่วนวัดแสง ข้อต่อบัส หรือช่องแยก ความสามารถในการปรับตัวดังกล่าวช่วยให้บริษัท EPC ผู้ประกอบระบบไฟฟ้า และผู้ปฏิบัติงานในโรงงานสามารถปรับแต่งอาร์เรย์สวิตช์เกียร์ให้เข้ากับไดอะแกรมบรรทัดเดียวของโครงการ แทนที่จะบังคับประเภทตู้ที่เหมือนกันในทุกช่องเปิด
โรงไฟฟ้า – วงจรเสริมและวงจรจ่ายไฟภายในโรงงานผลิตขึ้นอยู่กับอุปกรณ์ MV ที่น่าเชื่อถือสำหรับการรับพลังงาน การกำหนดเส้นทาง และการป้องกันวงจร เค้าโครง VCB แบบถอดได้ให้คำตอบที่ใช้งานได้สำหรับการป้องกันและการสลับ ช่วยให้ทีมบำรุงรักษาถอนหรือเปลี่ยนแท่นตัดเบรกเกอร์ได้ตามต้องการ
สถานีย่อย – ภายในสถานีย่อย สามารถจัดแผง Vcb แรงดันไฟฟ้าปานกลางสำหรับสายขาเข้า ตัวป้อนขาออก การแบ่งส่วนบัส การตรวจสอบแรงดันไฟฟ้า และวัตถุประสงค์ในการกระจายพันธมิตร เชลล์ที่แบ่งพาร์ติชันและสถาปัตยกรรมอินเตอร์ล็อคห้าหลักฐานสนับสนุนแนวทางปฏิบัติในการสลับและการบริการที่ปลอดภัย
สิ่งอำนวยความสะดวกทางอุตสาหกรรม – โดยทั่วไปแล้วโรงงานผลิตจะมีมอเตอร์ หม้อแปลง สายการผลิตจำนวนมาก และรองรับเครือข่ายไฟฟ้า แผง Vcb แรงดันไฟฟ้าปานกลางรองรับโปรไฟล์ตัวป้อนและการป้องกันมอเตอร์ที่หลากหลาย โดยรวมศูนย์การสลับ MV และการกระจายพลังงานทั่วทั้งไซต์งาน
การทำเหมืองแร่ – การดำเนินงานสกัดจำเป็นต้องมีการกระจายพลังงานที่ยืดหยุ่นสำหรับมอเตอร์ ปั๊ม การระบายอากาศ โรงงานแปรรูป และความต้องการเสริม โครงสร้างที่หุ้มด้วยโลหะและรูปแบบเบรกเกอร์แบบแยกได้ให้การกระจายเสียง MV ภายในอาคารที่เหมาะกับสภาพการทำเหมืองที่รุนแรง
อาคารพาณิชย์และอาคารสูง - อาคารสำนักงานขนาดใหญ่และโครงสร้างสูงมักเป็นที่ตั้งของหน่วยรับเข้าและกระจาย MV ในห้องสวิตช์เฉพาะที่คับแคบ การดำเนินงานและการบริการส่วนหน้าช่วยให้การวางแผนเชิงพื้นที่ง่ายขึ้นในกรณีที่ห้องติดตั้งถูกจำกัด
แผง Vcb แรงดันไฟฟ้าปานกลาง มีจำหน่ายสำหรับข้อกำหนดการกระจายแรงดันไฟฟ้าปานกลางที่แตกต่างกัน เทคนิคหลัก พารามิเตอร์ประกอบด้วย:
| รายการ | ข้อมูลจำเพาะ |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.6kV, 7.2kV, 12kV |
| จัดอันดับความถี่ | 50เฮิร์ต / 60เฮิร์ต |
| จัดอันดับปัจจุบัน | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| จัดอันดับกระแสไฟลัดวงจร | 25kA, 31.5kA, 40kA, 50kA |
| จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| ระดับการป้องกัน | ตู้ภายนอก IP4X, ช่องภายใน IP2X |
| อุณหภูมิแวดล้อม | -15°ซ ถึง +40°ซ |
| ระดับความสูง | ≤1,000ม. ลดลงสำหรับระดับความสูงที่สูงขึ้น |
| การติดตั้ง | ในร่ม |
ควรใช้แรงดันไฟฟ้า กระแสไฟฟ้า ความสามารถในการลัดวงจร การจัดเรียงตู้ และพารามิเตอร์ทางเทคนิคอื่น ๆ ตามจริง ได้รับการยืนยันตามแผนภาพบรรทัดเดียวของโครงการและข้อกำหนดของลูกค้า
อุปกรณ์นี้ได้รับการออกแบบสำหรับการติดตั้งภายในอาคารโดยมีช่วงอุณหภูมิแวดล้อม -15°C ถึง +40°C รายวัน ความชื้นสัมพัทธ์เฉลี่ยไม่ควรเกิน 95% ในขณะที่ค่าเฉลี่ยรายเดือนไม่ควรเกิน 90%
สภาพแวดล้อมการติดตั้งควรปราศจากก๊าซที่ระเบิดได้หรือมีฤทธิ์กัดกร่อน ฝุ่นที่เป็นสื่อกระแสไฟฟ้า และการสั่นสะเทือนที่รุนแรง สำหรับการติดตั้งนอกเงื่อนไขการบริการมาตรฐาน ควรยืนยันข้อกำหนดทางเทคนิคกับ Usune ก่อนการผลิตเพื่อให้สามารถประเมินการกำหนดค่าที่เหมาะสมได้
Usune มีประสบการณ์มากกว่า 14 ปีในด้านอุปกรณ์ไฟฟ้า และดูแลทีมงาน R&D ที่มีประสบการณ์ สามารถพัฒนาการกำหนดค่าอุปกรณ์ตามความต้องการเฉพาะของโครงการ

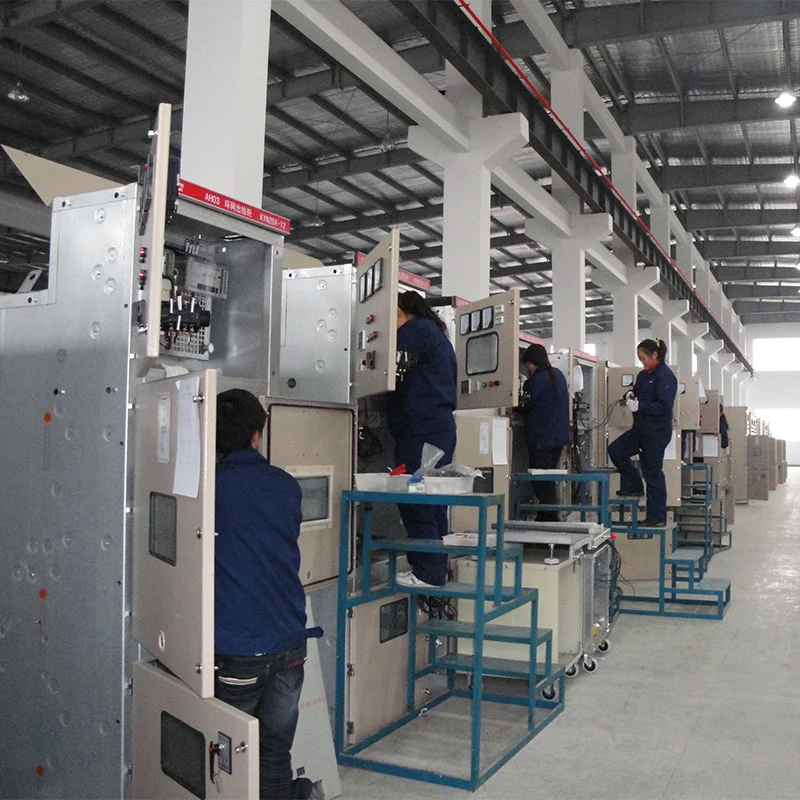

การควบคุมคุณภาพครอบคลุมถึงส่วนประกอบ การประกอบ ประสิทธิภาพทางไฟฟ้า และผลิตภัณฑ์สำเร็จรูป การทดสอบประจำคือ ดำเนินการก่อนที่อุปกรณ์จะออกจากโรงงานเพื่อตรวจสอบประสิทธิภาพของผลิตภัณฑ์และรับรองว่าสวิตช์เกียร์ที่ส่งมอบ ตรงตามข้อกำหนดทางเทคนิคที่ตกลงกันไว้
โปรเจ็กต์ต่างๆ อาจต้องการพิกัดกระแส การรวมตู้ การจัดการการป้องกัน และการควบคุมที่แตกต่างกัน ฟังก์ชั่น Usune ให้การสนับสนุนการสื่อสารทางวิศวกรรมและการกำหนดค่าตามไดอะแกรมบรรทัดเดียวของลูกค้า และข้อกำหนดทางเทคนิค
สำหรับการกำหนดค่ามาตรฐาน Usune สามารถให้ระยะเวลาการผลิตประมาณ 15–20 วันหลังจากการยืนยัน และ การชำระเงิน โดยมีระยะเวลารอคอยตามจริงขึ้นอยู่กับการกำหนดค่าและปริมาณการสั่งซื้อ
Usune เก็บรักษารายงานการทดสอบผลิตภัณฑ์และเอกสารทางเทคนิคที่เกี่ยวข้องเพื่อสนับสนุนการตรวจสอบของลูกค้า โครงการ การอนุมัติ และขั้นตอนคุณสมบัติของซัพพลายเออร์
อุปกรณ์ดังกล่าวได้รับการอ้างอิงสำหรับโครงการปล่อยจรวด Cas-space ซึ่งมีระบบไฟฟ้าแรงดันปานกลาง อุปกรณ์กระจายสินค้าจำเป็นสำหรับโครงสร้างพื้นฐานด้านการบินและอวกาศเฉพาะทาง
อุปกรณ์ปล่อยจรวดประกอบด้วยโหลดไฟฟ้าที่สำคัญและระบบรองรับซึ่งต้องการพลังงานที่เชื่อถือได้ ขั้นตอนการกระจายและการควบคุมการสลับ ในโครงการประเภทนี้ การกำหนดค่าสวิตช์เกียร์จำเป็นต้องทำ พิจารณาไม่เพียงแต่ความจุไฟฟ้าเท่านั้น แต่ยังรวมถึงความปลอดภัยในการปฏิบัติงาน การแยกข้อผิดพลาด การเข้าถึงการบำรุงรักษา และ การรวมอุปกรณ์ภายในระบบจำหน่ายไฟฟ้าโดยรวม
โครงสร้างเบรกเกอร์สูญญากาศแบบถอดได้และระบบเชื่อมต่อทางกลห้าหลักฐานมีความเหมาะสม การกำหนดค่าสำหรับการสลับการควบคุมและการดำเนินการบำรุงรักษา โครงสร้างตู้แบ่งส่วนเพิ่มเติม รองรับการแยกระหว่างเบรกเกอร์ บัสบาร์ สายเคเบิล และส่วนควบคุม
ข้อมูลอ้างอิงของโครงการแสดงให้เห็นถึงการประยุกต์ใช้เทคโนโลยีสวิตช์เกียร์แรงดันไฟฟ้าปานกลางของ Usune กับผู้เชี่ยวชาญเฉพาะด้าน โครงสร้างพื้นฐานที่ความน่าเชื่อถือในการจ่ายไฟฟ้าและความปลอดภัยในการปฏิบัติงานถือเป็นวิศวกรรมที่สำคัญ ข้อควรพิจารณา
ผลิตภัณฑ์นี้ผลิตขึ้นโดยอ้างอิงตามข้อกำหนด IEC และ GB ที่บังคับใช้สำหรับสวิตช์เกียร์แรงดันปานกลางและ อุปกรณ์ไฟฟ้า Usune ดำเนินงานตามระบบการจัดการคุณภาพ ISO 9001, ISO 14001 สิ่งแวดล้อม ระบบการจัดการ และระบบการจัดการอาชีวอนามัยและความปลอดภัย ISO 45001
ผลิตภัณฑ์นี้ยังมีใบรับรอง CE สำหรับตลาดต่างประเทศที่เกี่ยวข้องอีกด้วย รายงานการทดสอบและทางเทคนิค สามารถจัดเตรียมเอกสารได้ตามความต้องการของโครงการและลูกค้า
การกำหนดค่ามาตรฐานครอบคลุมแอปพลิเคชัน 3.6kV, 7.2kV และ 12kV สำหรับโครงการเฉพาะ พิกัดแรงดันไฟฟ้า และ ควรยืนยันพารามิเตอร์ฉนวนตามข้อกำหนดของระบบไฟฟ้า
รถเข็นแบบถอดได้ช่วยให้สามารถเคลื่อนย้ายเบรกเกอร์วงจรสุญญากาศระหว่างตำแหน่งการทำงานและตำแหน่งแยกได้ นี้ ทำให้การตรวจสอบ การทดสอบ การเปลี่ยน และการบำรุงรักษาสะดวกกว่าเบรกเกอร์แบบยึดถาวร การจัดการ
ระบบป้องกันห้าประการคืออินเทอร์ล็อคนิรภัยทางกลไกที่ออกแบบมาเพื่อป้องกันลำดับการทำงานที่ไม่ถูกต้อง มันช่วยได้ ป้องกันการทำงานของเบรกเกอร์ที่ไม่เหมาะสม การเคลื่อนตัวของรถเข็นภายใต้โหลด การทำงานของสวิตช์สายดินที่ไม่ถูกต้อง การเปิดเครื่อง วงจรต่อสายดินและการเข้าถึงช่องจ่ายไฟโดยไม่ได้ตั้งใจ
ใช่. สวิตช์เกียร์สามารถจัดเรียงเป็นขาเข้า, ขาออก, PT, การวัดแสง, ตัวแบ่งส่วนบัส หรือตู้แยก ตามการกำหนดค่าทางไฟฟ้าของโครงการ
ใช่. Usune รองรับข้อกำหนดของ OEM เช่น โลโก้ลูกค้า ชื่อบริษัท และการกำหนดค่าเฉพาะโครงการ ขึ้นอยู่กับการยืนยันทางเทคนิคและการผลิต
สำหรับการกำหนดค่ามาตรฐาน ระยะเวลาการผลิตโดยทั่วไปจะอยู่ที่ประมาณ 15-20 วันหลังจากการชำระเงินและทางเทคนิค การยืนยัน ระยะเวลารอคอยสินค้าจริงขึ้นอยู่กับการกำหนดค่าผลิตภัณฑ์ ปริมาณ และข้อกำหนดของโครงการ
Usune ดำเนินการตรวจสอบคุณภาพตั้งแต่ส่วนประกอบจนถึงการประกอบขั้นสุดท้าย และทำการทดสอบตามปกติก่อนจัดส่ง สามารถจัดทำรายงานการทดสอบที่เกี่ยวข้องได้ตามความต้องการของลูกค้าและโครงการ
ระยะเวลาการรับประกันมาตรฐานคือ 12 เดือนนับจากวันที่จัดส่ง ขึ้นอยู่กับการขายและเทคนิคที่ตกลงกันไว้ เงื่อนไข
หากคุณกำลังจัดหาแผง Vcb แรงดันไฟฟ้าปานกลางสำหรับโรงไฟฟ้า สถานีย่อย โรงงานอุตสาหกรรม โครงการเหมืองแร่ อาคารพาณิชย์หรือโครงการโครงสร้างพื้นฐานเฉพาะทาง Usune สามารถให้การสนับสนุนการกำหนดค่าตามความต้องการของคุณได้ ข้อกำหนดทางไฟฟ้า
ส่งไดอะแกรมบรรทัดเดียว แรงดันไฟฟ้า กระแสไฟฟ้าที่กำหนด ระดับไฟฟ้าลัดวงจร ปริมาณตู้ และความต้องการ ทำหน้าที่ของ Usune สำหรับการประเมินทางเทคนิคและใบเสนอราคา
