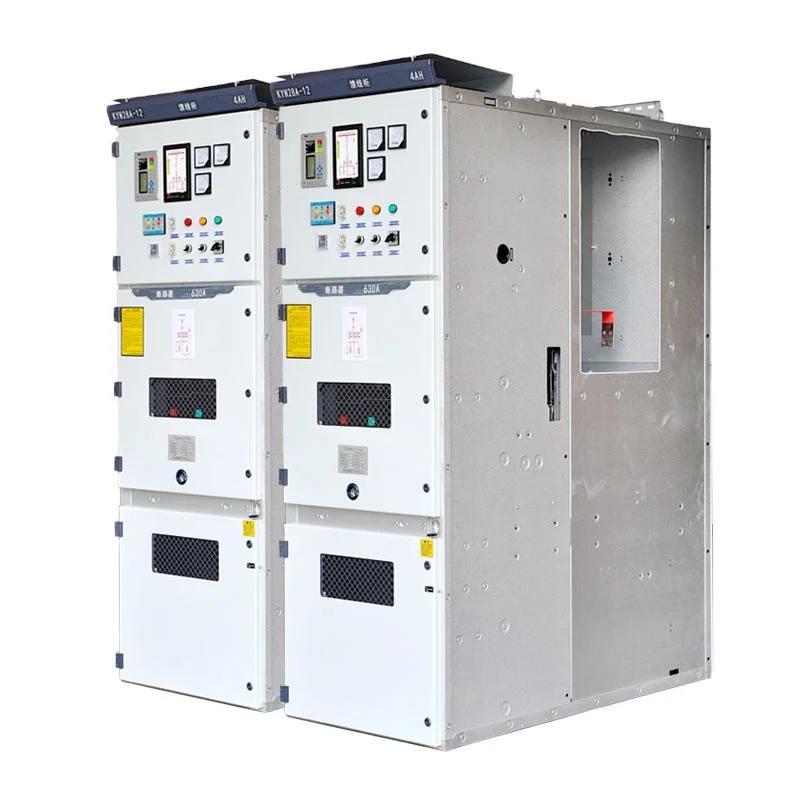

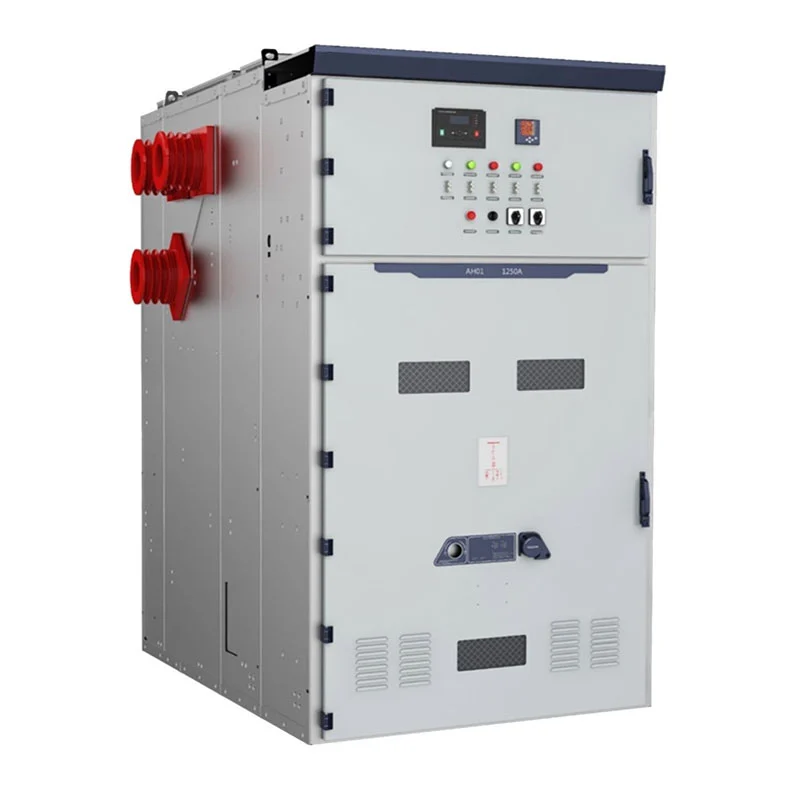

แผงสวิตช์เกียร์ VCB ภายในอาคาร KYN61-40.5 33kV ได้รับการพัฒนาสำหรับโครงการที่ต้องการแรงดันไฟฟ้าภายในอาคารที่สูงกว่า แพลตฟอร์มการจัดจำหน่าย การกำหนดค่าประกอบด้วยเซอร์กิตเบรกเกอร์สุญญากาศแบบถอดได้ ล้อมรอบด้วยโลหะ การก่อสร้าง ช่องไฟฟ้าแยก ระบบบัสบาร์ การเชื่อมต่อสายเคเบิล และอุปกรณ์ควบคุมรอง ในกลุ่มผลิตภัณฑ์สวิตช์เกียร์แบบครบวงจร
Usune ดำเนินงานภายใต้ระบบการจัดการ ISO 9001, ISO 14001 และ ISO 45001 อุปกรณ์ได้รับการออกแบบตาม มาตรฐาน IEC และ GB ที่บังคับใช้ พร้อมการรับรอง CE สำหรับตลาดที่เกี่ยวข้อง
สำหรับระบบจำหน่ายระดับ 33kV และ 36kV การเลือกสวิตช์เกียร์ต้องการมากกว่าแค่การจับคู่ค่าที่ระบุ แรงดันไฟฟ้า วิศวกรจำเป็นต้องพิจารณาระดับฉนวน กระแสโหลด กระแสฟอลต์ การกำหนดค่าตัวป้อน หม้อแปลง ความจุ การเชื่อมต่อสายเคเบิล การประสานงานการป้องกัน และสภาพแวดล้อมการติดตั้ง
แผงสวิตช์เกียร์ VCB ในร่ม KYN61-40.5 33kV มีไว้สำหรับการกระจายแรงดันไฟฟ้าปานกลางในร่มโดยที่สิ่งเหล่านี้ พารามิเตอร์ทางไฟฟ้าจำเป็นต้องได้รับการประสานงานภายในระบบจำหน่ายไฟฟ้าที่สมบูรณ์
เมื่อเปรียบเทียบกับการใช้งานสวิตช์เกียร์แรงดันต่ำ แรงดันไฟฟ้าของระบบที่สูงกว่าจะให้ความสำคัญกับฉนวนมากกว่า การประสานงานและประสิทธิภาพการลัดวงจร Usune สามารถกำหนดค่าอุปกรณ์ตามพารามิเตอร์ทางไฟฟ้า จัดทำโดยลูกค้า
อุปกรณ์นี้ใช้สถาปัตยกรรมที่ปิดด้วยโลหะเพื่อจัดระเบียบส่วนไฟฟ้าหลักและรอง หลัก วงจรประกอบด้วยเบรกเกอร์วงจรสุญญากาศ การเชื่อมต่อบัสบาร์ พื้นที่ปลายสายเคเบิล และการต่อสายดินที่เกี่ยวข้อง ส่วนประกอบ
อุปกรณ์รองสามารถจัดเตรียมการป้องกัน การวัด การควบคุม การบ่งชี้ และการสื่อสารตามนั้น ข้อกำหนดของโครงการ
การกำหนดค่านี้ช่วยให้กลุ่มผลิตภัณฑ์สวิตช์เกียร์ได้รับการออกแบบรอบๆ เครือข่ายไฟฟ้าจริงแทนที่จะใช้งาน ตู้คงที่หนึ่งตู้สำหรับทุกการใช้งาน
ที่ระดับแรงดันไฟฟ้าที่สูงขึ้น การประสานงานการป้องกันจะกลายเป็นส่วนสำคัญของการออกแบบระบบ เบรกเกอร์, ควรเลือกรีเลย์ป้องกัน หม้อแปลง สายเคเบิล และอุปกรณ์ต้นทางตามความผิดปกติที่คำนวณได้ เงื่อนไขและปรัชญาการป้องกัน
เบรกเกอร์วงจรสุญญากาศมีฟังก์ชันการสลับและการหยุดชะงักหลัก ความคุ้มครองที่เกี่ยวข้องและ ระบบควบคุมสามารถกำหนดค่าตามการออกแบบทางไฟฟ้าของลูกค้า
ฉากกั้นโลหะระหว่างส่วนการทำงานช่วยจัดวางระบบไฟฟ้าภายใน ขณะเดียวกันก็ช่วยลดแรงกดทับ การจัดเตรียมเป็นเส้นทางควบคุมสำหรับการปล่อยแรงดันในกรณีที่เกิดข้อผิดพลาดภายใน
ตู้ที่เข้ามาจะได้รับพลังงานจากเครือข่ายไฟฟ้าต้นทางและถ่ายโอนไปยังบัสบาร์ของสวิตช์เกียร์ ระบบ ควรกำหนดพิกัดกระแสไฟฟ้า อุปกรณ์ป้องกัน ข้อกำหนดในการวัด และการกำหนดค่าสายเคเบิล จากการออกแบบโครงการ
ตู้ขาออกจะจ่ายพลังงานให้กับหม้อแปลง มอเตอร์ อุปกรณ์การผลิต หรือโหลดปลายน้ำอื่นๆ ที่ การตั้งค่าการให้คะแนนและการป้องกันปัจจุบันควรสอดคล้องกับโหลดที่เชื่อมต่อ
สามารถรวมการกำหนดค่า PT และการวัดแรงดันไฟฟ้าเข้าด้วยกันในกรณีที่โครงการต้องการการตรวจสอบแรงดันไฟฟ้า ฟังก์ชั่นการป้องกันหรือการวัดทางไฟฟ้า
การจัดแบ่งส่วนบัสสามารถแบ่งระบบจำหน่ายออกเป็นส่วนๆ และรองรับระบบไฟฟ้าได้ กลยุทธ์การดำเนินงานที่กำหนดโดยวิศวกรโครงการ
สามารถจัดเตรียมการกำหนดค่าการสูบจ่ายสำหรับการใช้งานที่ต้องการการวัดพลังงานและพารามิเตอร์ทางไฟฟ้า การตรวจสอบ

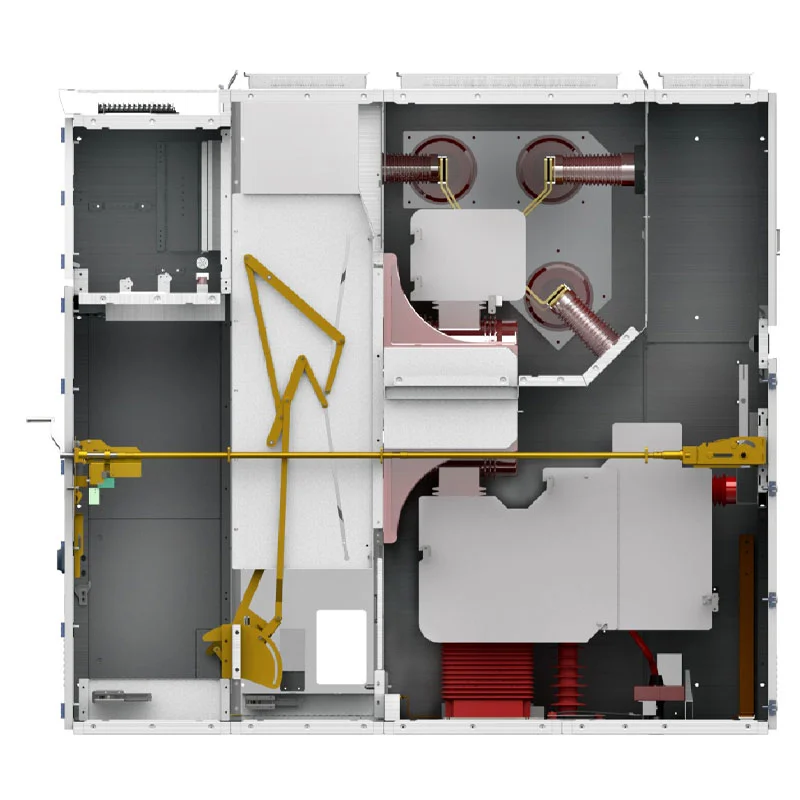

ตู้ถูกจัดเป็นส่วนไฟฟ้าที่กำหนดไว้ รวมถึงช่องเบรกเกอร์ ช่องบัสบาร์ ช่องเก็บสาย และช่องเครื่องมือ/ควบคุม
ส่วนเบรกเกอร์รองรับเบรกเกอร์สุญญากาศและกลไกการทำงานของมัน ส่วนบัสบาร์ให้ การเชื่อมต่อไฟฟ้าหลักระหว่างตู้ ในขณะที่ช่องเก็บสายไฟให้พื้นที่สำหรับขาเข้าและขาออก การเชื่อมต่อสายเคเบิลขาออก
ส่วนเครื่องมือและการควบคุมประกอบด้วยส่วนประกอบรองที่จำเป็นสำหรับการป้องกัน การวัด การควบคุม และ ข้อบ่งชี้
ข้อตกลงนี้ทำให้วิศวกรมีสถาปัตยกรรมภายในที่ชัดเจนเมื่อวางแผนการติดตั้ง การเดินสายเคเบิล การว่าจ้างและการบำรุงรักษา
อุปกรณ์ดังกล่าวประกอบด้วยระบบเชื่อมต่อทางกลที่ออกแบบมาเพื่อจำกัดลำดับการทำงานที่ไม่ถูกต้อง
กลไกป้องกันห้าประการมีจุดมุ่งหมายเพื่อป้องกันการทำงานของเบรกเกอร์ที่ไม่ถูกต้อง การเคลื่อนที่ของตัวถอดออก หน่วยภายใต้โหลด ปิดสวิตช์สายดินในขณะที่มีกระแสไฟ จ่ายไฟให้กับวงจรในขณะที่สวิตช์สายดิน ยังคงปิดอยู่และเข้าถึงช่องที่มีพลังงานโดยไม่ได้ตั้งใจ
อุปกรณ์ระบายแรงดันที่ติดตั้งด้านบนยังรวมอยู่ในโครงสร้างตู้เพื่อควบคุมแรงดัน ปล่อยระหว่างสภาวะความผิดปกติภายใน
แผงสวิตช์เกียร์ VCB ภายในอาคาร KYN61-40.5 33kV สามารถกำหนดค่าสำหรับพลังงานขาเข้า การเชื่อมต่อหม้อแปลง อุปกรณ์ป้อนขาออก การแบ่งส่วนบัส การวัดแสง และการวัดแรงดันไฟฟ้าในสถานีย่อยภายในอาคาร
โรงไฟฟ้าสามารถใช้สวิตช์เกียร์สำหรับระบบจำหน่ายไฟฟ้าแรงดันปานกลาง ระบบไฟฟ้าที่เกี่ยวข้องกับเครื่องกำเนิดไฟฟ้า เครื่องป้อนหม้อแปลงไฟฟ้า และการกระจายพลังงานขั้นปลายน้ำ
โรงงานอุตสาหกรรมขนาดใหญ่สามารถใช้การกำหนดค่าตัวป้อนที่แตกต่างกันสำหรับมอเตอร์ หม้อแปลง ระบบการผลิต ปั๊ม คอมเพรสเซอร์ และอุปกรณ์ไฟฟ้าเสริม
การทำเหมืองแร่ที่มีโหลดไฟฟ้ากำลังสูงกว่าสามารถกำหนดค่าสวิตช์เกียร์รอบๆ ตัวป้อนหม้อแปลง มอเตอร์ อุปกรณ์ระบายอากาศ ระบบสูบน้ำ และสิ่งอำนวยความสะดวกในการประมวลผล
อุปกรณ์นี้ยังเหมาะสำหรับโครงสร้างพื้นฐานเฉพาะที่ต้องประสานงานการจ่ายไฟฟ้า ด้วยอาคาร พื้นที่อุปกรณ์ และระบบเสริมหลายแห่ง
โครงการเปิดตัวจรวด Cas-space เป็นโครงการอ้างอิงสำหรับการใช้งานสวิตช์เกียร์แรงดันปานกลาง Usune
สถานที่ปล่อยจรวดเกี่ยวข้องกับโครงสร้างพื้นฐานเฉพาะทางและโหลดไฟฟ้าจำนวนมากที่กระจายไปทั่ว ขอบเขตการทำงานที่แตกต่างกัน ระบบจำหน่ายไฟฟ้าจึงต้องมีการประสานวงจรขาเข้าและตัวป้อน การป้องกัน การแยกทางไฟฟ้า การวัด และการควบคุม
สำหรับโปรเจ็กต์นี้ สวิตช์เกียร์ถูกนำมาใช้เป็นส่วนหนึ่งของการจ่ายไฟฟ้าแรงดันปานกลางของไซต์งาน การจัดการ โครงการนี้กำหนดให้อุปกรณ์ไฟฟ้าต้องบูรณาการเข้ากับโครงสร้างพื้นฐานที่กว้างขึ้นแทน ถือเป็นการติดตั้งตู้อิสระ
แอปพลิเคชั่นนี้แสดงให้เห็นถึงประสบการณ์ของ Usune ในการจัดหาอุปกรณ์จ่ายแรงดันไฟฟ้าปานกลางสำหรับเฉพาะทาง โครงการวิศวกรรมที่มีข้อกำหนดระบบไฟฟ้าเฉพาะ
| รายการ | ข้อมูลจำเพาะ |
| ชุด | KYN61 |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 3.6kV, 7.2kV, 12kV, 24kV, 36kV |
| จัดอันดับความถี่ | 50เฮิร์ต / 60เฮิร์ต |
| จัดอันดับปัจจุบัน | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| จัดอันดับกระแสไฟลัดวงจร | 25kA, 31.5kA, 40kA, 50kA |
| จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| ระดับการป้องกัน | ตู้ภายนอก IP4X / ช่องภายใน IP2X |
| อุณหภูมิแวดล้อม | -15°ซ ถึง +40°ซ |
| ความชื้นสัมพัทธ์ | เฉลี่ยรายวัน ≤95%; เฉลี่ยรายเดือน ≤90% |
| ระดับความสูง | ≤1,000ม. โดยมีการลดพิกัดสำหรับระดับความสูงที่สูงขึ้น |
| การติดตั้ง | ในร่ม |
| ระบบ | ไฟฟ้ากระแสสลับสามเฟส |
การกำหนดค่าทางไฟฟ้าขั้นสุดท้ายควรได้รับการยืนยันตามแรงดันไฟฟ้าของโครงการ กระแสไฟ ระดับความผิดปกติ ข้อกำหนดด้านฉนวน รูปแบบการป้องกัน และเงื่อนไขการติดตั้ง
สำหรับโครงการสวิตช์เกียร์ระดับ 33kV การจัดซื้อควรอิงตามระบบไฟฟ้าที่สมบูรณ์มากกว่า ปริมาณตู้เพียงอย่างเดียว ทีมงานโครงการควรยืนยันแรงดันไฟฟ้าของระบบที่กำหนด กระแสโหลดต่อเนื่อง ระดับไฟฟ้าลัดวงจร ปริมาณตัวป้อน ความจุของหม้อแปลงไฟฟ้า การจัดวางสายเคเบิล ข้อกำหนดในการป้องกัน และที่จำเป็น ฟังก์ชั่นการวัด
สำหรับโครงการขนาดใหญ่ กลุ่มผลิตภัณฑ์อาจมีฟังก์ชันของตู้ที่แตกต่างกัน ขาเข้า, ขาออก, PT, มิเตอร์, บัส ตัวแบ่งส่วนและการกำหนดค่าการแยกสามารถรวมกันได้ตามแผนภาพไฟฟ้าเส้นเดียว
วิธีการนี้ช่วยป้องกันความไม่ตรงกันระหว่างสวิตช์เกียร์และหม้อแปลงที่เชื่อมต่อ สายเคเบิล อุปกรณ์ป้องกัน และโหลดดาวน์สตรีม
การจัดวางตู้ขั้นสุดท้ายสามารถพัฒนาได้ตามสถาปัตยกรรมทางไฟฟ้าของโครงการ แตกต่าง จำนวนวงจรขาเข้าและขาออกสามารถจัดเรียงเป็นกลุ่มผลิตภัณฑ์สวิตช์เกียร์ที่มีการประสานงานกัน
ระบบจำหน่ายทั่วไปอาจรวมถึงตู้ขาเข้าที่เชื่อมต่อกับแหล่งพลังงานต้นน้ำหลายตู้ ตู้ขาออกที่จ่ายหม้อแปลงหรือโหลดหลัก และตู้ PT หรือตู้วัดเพิ่มเติมสำหรับแรงดันไฟฟ้า การวัดและการตรวจสอบพลังงาน
ในกรณีที่โครงการต้องการแหล่งพลังงานสองแหล่งหรือส่วนบัสแบบแบ่ง ฟังก์ชันการแบ่งส่วนบัสก็สามารถทำได้เช่นกัน รวมอยู่ในรายการ
วิธีการกำหนดค่านี้ทำให้อุปกรณ์เหมาะสำหรับทั้งสถานีย่อยเดี่ยวและหลายตู้ขนาดใหญ่ ระบบจำหน่าย

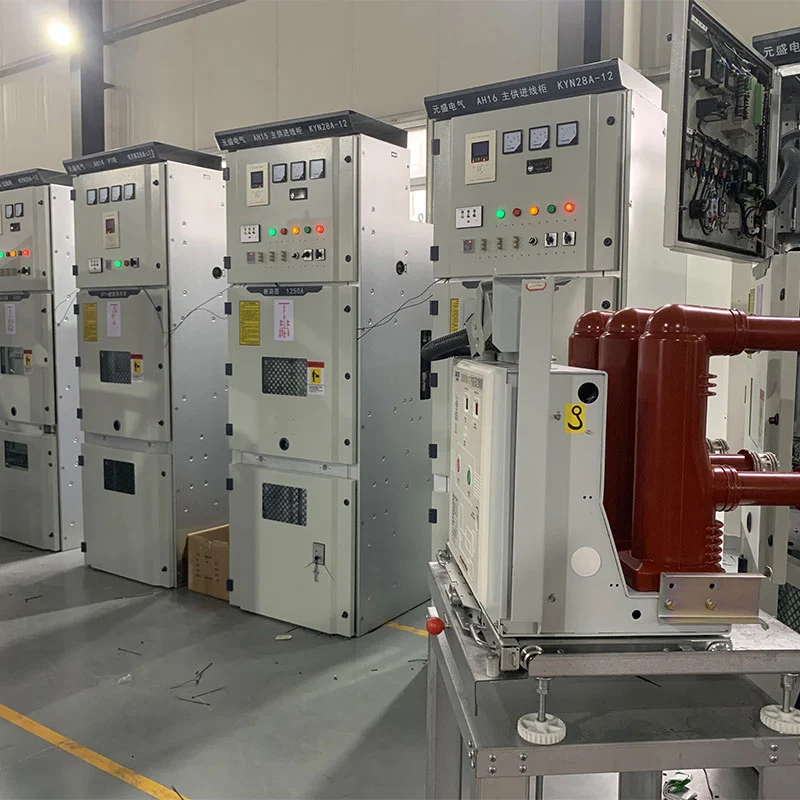

ก่อนส่งมอบ สวิตช์เกียร์ที่เสร็จสมบูรณ์จะต้องผ่านการตรวจสอบชุดตู้ การเชื่อมต่อวงจรหลัก การเดินสายรอง การทำงานทางกล และฟังก์ชันทางไฟฟ้าที่เกี่ยวข้อง
กลไกการถอดออก การทำงานของเซอร์กิตเบรกเกอร์ ฟังก์ชันการประสาน การจัดเรียงสายดิน และตู้ มีการตรวจสอบการก่อสร้างในระหว่างกระบวนการตรวจสอบการผลิต
Usune สามารถจัดเตรียมบันทึกการตรวจสอบที่เกี่ยวข้องและเอกสารการทดสอบตามความต้องการของโครงการได้ ลูกค้า ผู้รับเหมา EPC และผู้ตรวจสอบบุคคลที่สามเพื่อตรวจสอบอุปกรณ์ก่อนจัดส่ง
ค่าของระบบสวิตช์เกียร์แรงดันปานกลางไม่ จำกัด เฉพาะพิกัดไฟฟ้าเริ่มต้น สำหรับขนาดใหญ่ โครงสร้างพื้นฐานและโครงการอุตสาหกรรม อุปกรณ์ยังจำเป็นต้องสนับสนุนการดำเนินงานที่เป็นระบบตามที่วางแผนไว้ การบำรุงรักษา การจัดการวงจรในอนาคต และการบูรณาการอย่างมั่นคงกับเครือข่ายการกระจายพลังงานที่กว้างขึ้น
โครงสร้างแบบแบ่งส่วนของแผงสวิตช์เกียร์ VCB ภายในอาคาร KYN61-40.5 33kV ให้การจัดเตรียมที่กำหนดไว้ สำหรับอุปกรณ์หลักและอุปกรณ์รอง ในขณะที่การออกแบบเซอร์กิตเบรกเกอร์แบบถอดได้ช่วยให้สามารถสลับหน่วยได้ ได้เคลื่อนย้ายเพื่อตรวจสอบและให้บริการ
สำหรับสิ่งอำนวยความสะดวกที่คาดว่าจะมีการจำหน่ายไฟฟ้าเป็นเวลาหลายปี การรวมกันนี้สามารถช่วยสร้างได้ มีระบบจำหน่ายแรงดันไฟฟ้าปานกลางที่สามารถจัดการได้มากขึ้น และทำให้การวางแผนการบำรุงรักษาในอนาคตง่ายขึ้น
ข้อมูลจำเพาะที่ให้มาประกอบด้วยการกำหนดค่า 3.6kV, 7.2kV, 12kV, 24kV และ 36kV แรงดันไฟฟ้าที่กำหนดจริง ควรได้รับการยืนยันตามระบบไฟฟ้าของลูกค้า
ข้อมูลจำเพาะที่ให้มาแสดงรายการการกำหนดค่าพิกัด 36kV ซึ่งสามารถพิจารณาได้สำหรับระบบระดับ 33kV เพื่อยืนยันข้อกำหนดของระบบที่แท้จริง ระดับฉนวน และมาตรฐานที่เกี่ยวข้อง
ใช้สำหรับการรับ การกระจาย การสลับ การป้องกัน การวัด และการควบคุมแรงดันไฟฟ้าปานกลาง ระบบไฟฟ้ากระแสสลับสามเฟสในร่ม
การกำหนดค่าที่ให้มามีตั้งแต่ 630A ถึง 3150A ควรเลือกระดับที่ถูกต้องตามค่าสูงสุด โหลดต่อเนื่องและการออกแบบโครงการ
พิกัดที่ใช้ได้ ได้แก่ 25kA, 31.5kA, 40kA และ 50kA โดยค่าที่ใช้ได้ถูกกำหนดโดยความผิดพลาดที่คำนวณ ระดับของระบบไฟฟ้า
ใช่. Usune สามารถกำหนดค่าฟังก์ชันขาเข้า, ขาออก, PT, การวัดแสง, ตัวแบ่งส่วนบัส และการแยกส่วนได้ตาม ไดอะแกรมบรรทัดเดียวและข้อกำหนดทางเทคนิคของลูกค้า
Usune ดำเนินงานภายใต้ระบบการจัดการ ISO 9001, ISO 14001 และ ISO 45001 สินค้าได้รับการออกแบบตาม มาตรฐาน IEC และ GB ที่บังคับใช้ พร้อมใบรับรอง CE สำหรับการกำหนดค่าที่เกี่ยวข้อง
ใช่. Usune สามารถจัดเตรียมข้อกำหนดทางเทคนิค รายงานการทดสอบ แบบร่าง และเอกสารโครงการอื่น ๆ ได้ตามนั้น ข้อกำหนดของลูกค้าและวิศวกรรม
การกำหนดค่ามาตรฐานได้รับการออกแบบสำหรับการติดตั้งภายในอาคาร เงื่อนไขพิเศษเช่นที่สูง,สูง ควรยืนยันความชื้นหรือสภาพแวดล้อมที่ผิดปกติก่อนสั่งซื้อ
