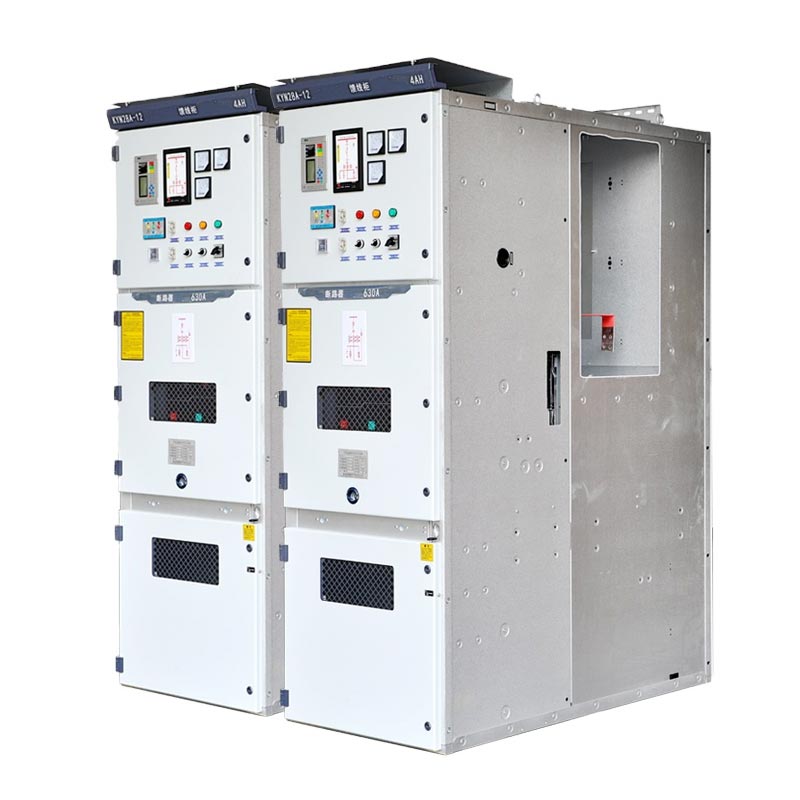

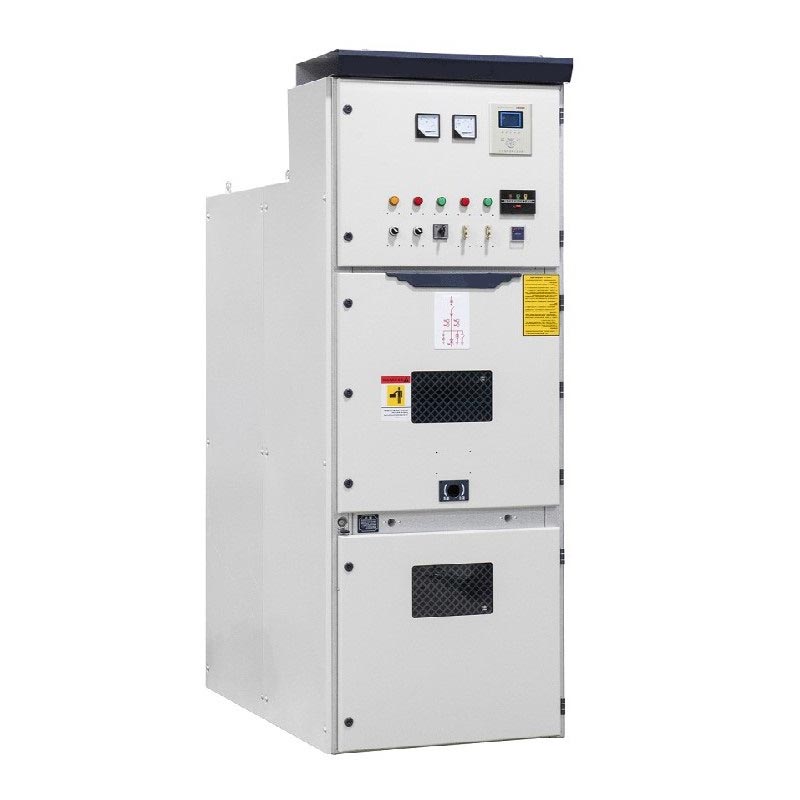

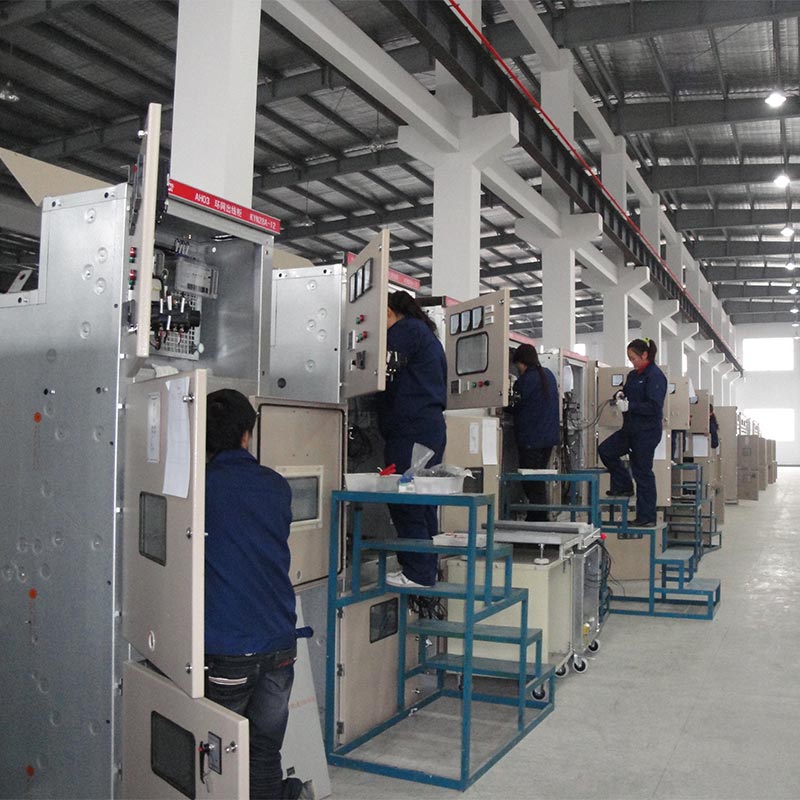

แผง VCB ภายในอาคาร Usune แรงดันไฟฟ้าปานกลาง 11kV (ซีรี่ส์ KYN28) เป็นสวิตช์เกียร์ที่หุ้มด้วยโลหะแบบหุ้มเกราะ ถอดออกได้ ออกแบบมาเพื่อการรับ การกระจาย การควบคุม และการป้องกันโครงข่ายไฟฟ้าแรงดันปานกลางที่ปลอดภัยและมีประสิทธิภาพ มัน เป็นหน่วยจ่ายไฟหลักในระบบไฟฟ้าทำให้การทำงานของระบบมีเสถียรภาพทั้งภายใต้สภาวะปกติและความผิดปกติ เงื่อนไข
- ระบบที่ใช้งานได้: 3.6~12kV / 24kV ไฟฟ้ากระแสสลับสามเฟส 50/60Hz
- มาตรฐาน: IEC 62271-200, GB 3906, DL/T 404
- โครงสร้างหลัก: ตู้โลหะหุ้มเกราะ โครงสร้างรถเข็นแบบถอดได้
- ระดับการป้องกัน: ตู้ IP4X, ภายใน IP2X
สวิตช์เกียร์แรงดันต่ำ
สวิตช์เกียร์แรงดันปานกลาง
| แบบอย่าง | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | แอปพลิเคชัน |
| KYN28A-12 | 12kV (อุปกรณ์เสริม 7.2kV/3.6kV) | ระบบจำหน่ายแรงดันไฟฟ้าปานกลางระดับ 10kV |
| KYN28-24 | 24kV | ระบบจำหน่ายแรงดันไฟฟ้าปานกลางระดับ 20kV |
| รายการ | KYN28A-12 (12kV) | KYN28-24 (24kV) | หน่วย |
| พิกัดแรงดันไฟฟ้า (Ur) | 12 | 24 | กิโลโวลต์ |
| จัดอันดับความถี่ | 50/60 | 50/60 | เฮิรตซ์ |
| จัดอันดับปัจจุบัน (Ir) | 630~3150 | 630~3150 | A |
| พิกัดกระแสไฟลัดวงจร | 25, 31.5, 40, 50 | 25, 31.5 | เคเอ |
| ทนกระแสไฟในช่วงเวลาสั้น ๆ (3s / 4s) | 25, 31.5, 40, 50 | 25, 31.5 | เคเอ |
| จัดอันดับสูงสุดทนต่อปัจจุบัน | 63, 80, 100, 125 | 63, 80 | เคเอ |
| แรงดันไฟฟ้าทนความถี่พลังงาน 1 นาที (เฟสต่อเฟส / เฟสสู่ดิน) | 42 | 65 | กิโลโวลต์ |
| พิกัดแรงดันไฟฟ้าทนแรงกระตุ้นฟ้าผ่า (พีค) | 75 | 125 | กิโลโวลต์ |
| ระดับการป้องกัน | IP4X (ตู้), IP2X (ช่องภายใน) | IP4X (ตู้), IP2X (ช่องภายใน) | — |
| อุณหภูมิแวดล้อมในการทำงาน | -15°C ~ +40°C | -15°C ~ +40°C | ℃ |
| ระดับความสูง | ≤1000m (ลดลงสำหรับระดับความสูงที่สูงขึ้น) | ≤1000m (ลดลงสำหรับระดับความสูงที่สูงขึ้น) | m |

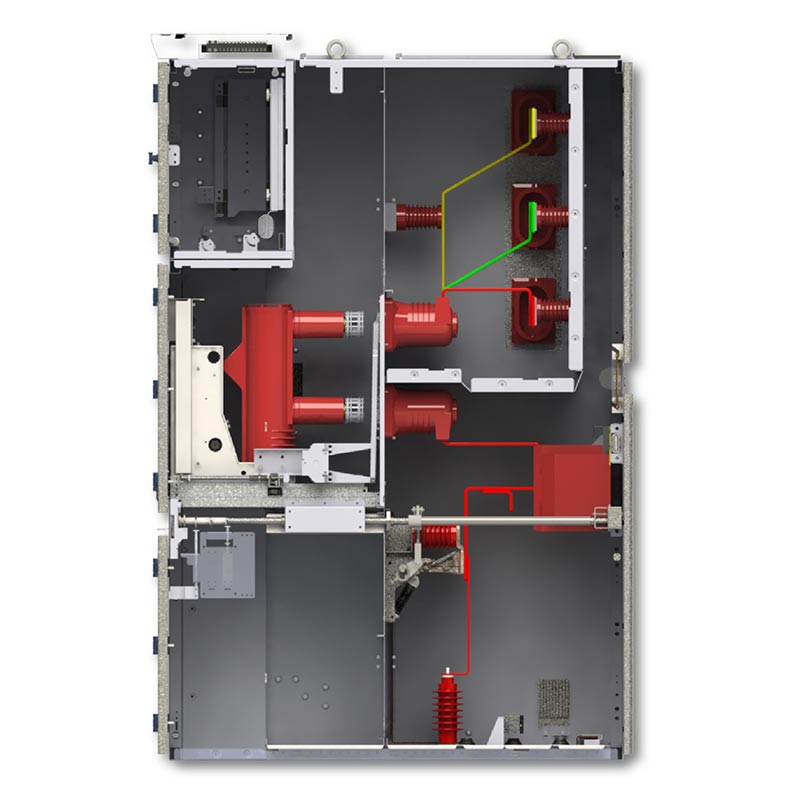

แผง Vcb ภายในอาคารแรงดันปานกลาง 11kV ใช้แผ่นเหล็กเพื่อแยกช่องโลหะที่ต่อสายดินอิสระห้าช่อง ยับยั้งการแพร่กระจายของส่วนโค้งของรอยเลื่อนได้อย่างมีประสิทธิภาพและรับประกันความปลอดภัยส่วนบุคคล:
1. ช่องใส่เซอร์กิตเบรกเกอร์: มีรถเข็นเซอร์กิตเบรกเกอร์แบบถอดได้ในตัว (VS1/ZN63A, VD4 ฯลฯ) พร้อมด้วย ด้วยการประสานทางกล ทำให้รถเข็นสามารถสลับระหว่างตำแหน่งการทำงาน การทดสอบ และตำแหน่งที่ไม่ได้เชื่อมต่อได้
2. ช่องบัสบาร์: ประกอบด้วยบัสบาร์หลักและบัสบาร์สาขา ซึ่งแยกออกจากช่องอื่น ๆ โดยสิ้นเชิง ป้องกันการแพร่กระจายข้อผิดพลาด
3. ช่องใส่สายเคเบิล: ติดตั้งหม้อแปลงกระแสไฟฟ้า (CTs), หม้อแปลงแรงดันไฟฟ้า (PTs), สวิตช์กราวด์, ขั้วต่อสายเคเบิล และอุปกรณ์ป้องกันไฟกระชากสำหรับการเชื่อมต่อและป้องกันสายเคเบิล
4. ช่องใส่เครื่องมือควบคุม: มีรีเลย์ป้องกัน อุปกรณ์ สวิตช์ควบคุม ไฟแสดงสถานะ และ วงจรทุติยภูมิสำหรับการตรวจสอบและการทำงาน
5. ช่องระบายแรงดัน: มีอุปกรณ์ระบายแรงดันที่ด้านบนเพื่อปล่อยแรงดันส่วนโค้งและก๊าซเข้าได้อย่างปลอดภัย กรณีเกิดข้อผิดพลาดภายใน ป้องกันความเสียหายต่อตู้และการบาดเจ็บของบุคลากร
1. การออกแบบรถเข็นขนาดเล็กแบบถอดได้: รถเข็นขนาดเล็กแผง Vcb ภายในอาคารแรงดันไฟฟ้าปานกลาง 11kV สามารถใช้แทนกันได้อย่างเต็มที่
เพื่อการตรวจสอบและเปลี่ยนอย่างรวดเร็วโดยไม่ต้องมีการหยุดทำงานของบัสบาร์โดยสิ้นเชิง ซึ่งช่วยลดเวลาหยุดทำงานลงได้อย่างมาก
2. การประสานทางกลห้าการป้องกันที่ครอบคลุม:
- ป้องกันการเปิดและปิดเซอร์กิตเบรกเกอร์โดยไม่ตั้งใจ
- ป้องกันการดันหรือดึงรถเข็นเซอร์กิตเบรกเกอร์ขณะรับภาระ
- ป้องกันการปิดสวิตช์กราวด์โดยไม่ตั้งใจขณะเปิดเครื่อง
- ป้องกันการเปิดสวิตช์สายดินเมื่ออยู่ในตำแหน่งปิด
- ป้องกันการเข้าไปในช่องที่มีพลังงานโดยไม่ได้ตั้งใจ
3. ช่องแยกอิสระที่ปิดสนิท: ฉากกั้นโลหะแยกพื้นที่การทำงาน ระงับส่วนโค้งได้อย่างมีประสิทธิภาพ การขยายพันธุ์และการแทรกแซงซึ่งกันและกัน
4. การดำเนินงานและการบำรุงรักษาด้านหน้า: การดำเนินงานและการบำรุงรักษาทั้งหมดสามารถทำได้จากด้านหน้าของตู้ ประหยัดพื้นที่ในการติดตั้ง
5. ความน่าเชื่อถือสูงและความปลอดภัยสูง: ตรงตามมาตรฐานสากลโดยมีระดับฉนวนสูงและ ความต้านทานต่อข้อผิดพลาดที่แข็งแกร่ง
6. การออกแบบโมดูลาร์: สามารถกำหนดค่าได้อย่างยืดหยุ่นเป็นตู้สายขาเข้า, ตู้สายขาออก, ตู้วัดแสง, ตู้ส่วนบัสบาร์ ฯลฯ
1. ตู้สายขาเข้า (การรับสายไฟฟ้า)
2. ตู้สายขาออก (การจ่ายไฟฟ้าให้กับโหลด มอเตอร์ และหม้อแปลงไฟฟ้า)
3. ตู้ควบคุมมอเตอร์ (การสตาร์ท การหยุด และการป้องกันมอเตอร์ขนาดใหญ่)
4. ตู้ป้อนหม้อแปลงไฟฟ้า (ระบบป้องกันหม้อแปลงไฟฟ้าระบบจำหน่าย)
5. ตู้ตัดบัสบาร์ (การแยกบัสบาร์และการสลับการถ่ายโอนอัตโนมัติ)
ความท้าทายของโครงการ: โรงงานปิโตรเคมีมีข้อกำหนดที่สูงมากในเรื่องความต่อเนื่องของแหล่งจ่ายไฟ ความปลอดภัย และ
ความทนทานต่อข้อผิดพลาดซึ่งต้องการการทำงานที่มั่นคงในระยะยาว
วิธีแก้ปัญหา: ใช้ตู้เซอร์กิตเบรกเกอร์สุญญากาศ Usune KYN28A-12 จำนวน 36 ตู้สำหรับสายเข้าและออกของระบบและ
การควบคุมมอเตอร์ขนาดใหญ่
ผลลัพธ์การดำเนินงาน: การดำเนินงานอย่างต่อเนื่องและมีเสถียรภาพมานานกว่า 8 ปีโดยไม่มีข้อผิดพลาดร้ายแรง บรรลุผลสำเร็จอย่างมีประสิทธิภาพ
การป้องกันการโอเวอร์โหลดและการลัดวงจรทำให้มั่นใจได้ว่าการผลิตจะไม่หยุดชะงัก
ความท้าทายของโครงการ: พื้นที่จำกัดในห้องจ่ายไฟฟ้าของอาคารสูง ต้องการขนาดกะทัดรัด ปลอดภัย และ
อุปกรณ์บำรุงรักษาง่าย
วิธีแก้ไข: กำหนดค่าชุดสวิตช์เกียร์ Usune KYN28A-12 จำนวน 22 ชุดพร้อมโครงสร้างที่เข้าถึงได้จากด้านหน้า
ผลลัพธ์การดำเนินงาน: การใช้พื้นที่สูง การบำรุงรักษาที่สะดวก และการป้องกันที่เชื่อถือได้สำหรับโหลดที่สำคัญเช่นนี้
เช่นระบบแสงสว่างในอาคาร เครื่องปรับอากาศ และระบบป้องกันอัคคีภัย
ตอบ: ข้อแตกต่างหลักคือระดับแรงดันไฟฟ้าที่กำหนด: KYN28A-12 เหมาะสำหรับระบบ 12kV (คลาส 10kV) ในขณะที่ KYN28-24 เหมาะสำหรับระบบ 24kV (คลาส 20kV) ทั้งสองได้รับการออกแบบตามระดับแรงดันไฟฟ้าตามลำดับ ในแง่ของระยะฉนวน การเลือกส่วนประกอบฉนวน และพารามิเตอร์พิกัดส่วนประกอบภายใน
ก. ใช่. ในฐานะผู้ผลิตมืออาชีพ Usune สามารถปรับพารามิเตอร์ตามความต้องการของโครงการเพื่อตอบสนอง มาตรฐานระดับภูมิภาคที่แตกต่างกัน เช่น IEC และ ANSI และสามารถปรับแต่งรุ่นเซอร์กิตเบรกเกอร์ รีเลย์ป้องกัน และ ขนาด
ตอบ: ภายใต้สภาวะการบำรุงรักษาปกติ อายุการใช้งานที่ออกแบบไว้คือ 20-30 ปี การบำรุงรักษาตามปกติเป็นหลัก รวมถึงการทดสอบฉนวน การตรวจสอบคุณลักษณะของเซอร์กิตเบรกเกอร์ และการสอบเทียบรีเลย์ รถเข็นแบบถอดได้ โครงสร้างช่วยให้เปลี่ยนได้อย่างรวดเร็ว ลดการหยุดทำงานของการบำรุงรักษาลงอย่างมาก
